Сборка
Введение
ПРЕДУПРЕЖДЕНИЕ: Пружина натяжения
приводного ремня может сломаться и
стать причиной травмы. Надевайте
защитные очки во время крепления или
снятия режущей деки.
Внимательно прочитайте инструкции по сборке,
приведенные в руководстве пользователя.
Процедура крепления и снятия режущей деки также
показана на табличке с внутренней стороны
переднего кожуха изделия.

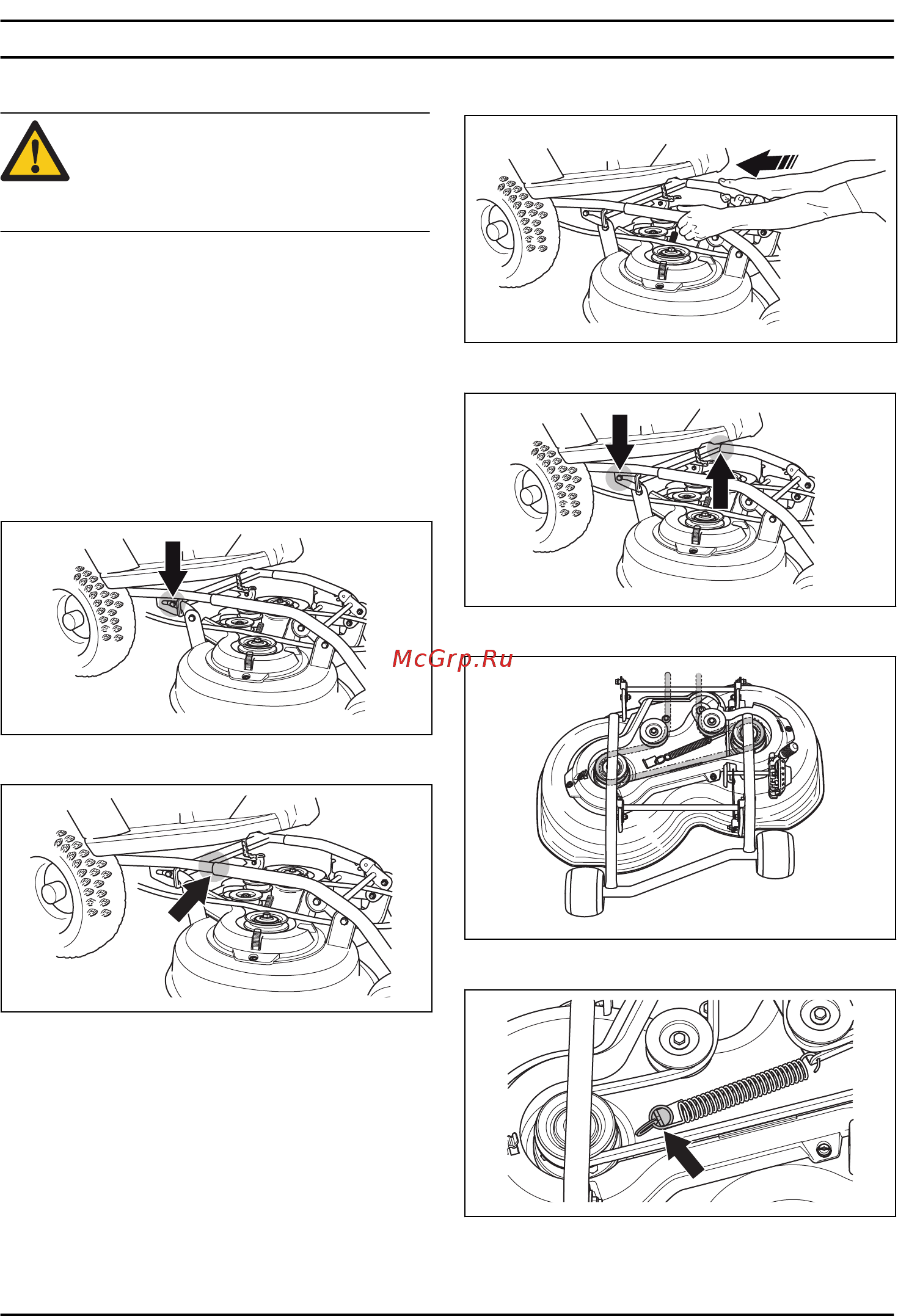

Крепление режущей деки
1. Припаркуйте агрегат на ровной поверхности.
2. Включите стояночный тормоз.
3. Задвиньте режущую деку и убедитесь, что
направляющие болты установлены в пазы на
раме оборудования.
4. Совместите трубы на режущей деке с трубами на
раме оборудования.
5. Вставьте режущую деку, удерживая ее обеими
руками.
6. Надавливайте на деку до тех пор, пока трубы и
болты не коснутся нижней части.
7. Подсоедините приводной ремень, как показано
на рисунке.
8. Закрепите пружину натяжения, чтобы натянуть
приводной ремень.
9. Закрепите крышку приводного ремня.
12
831 - 001 - 15.06.2018
