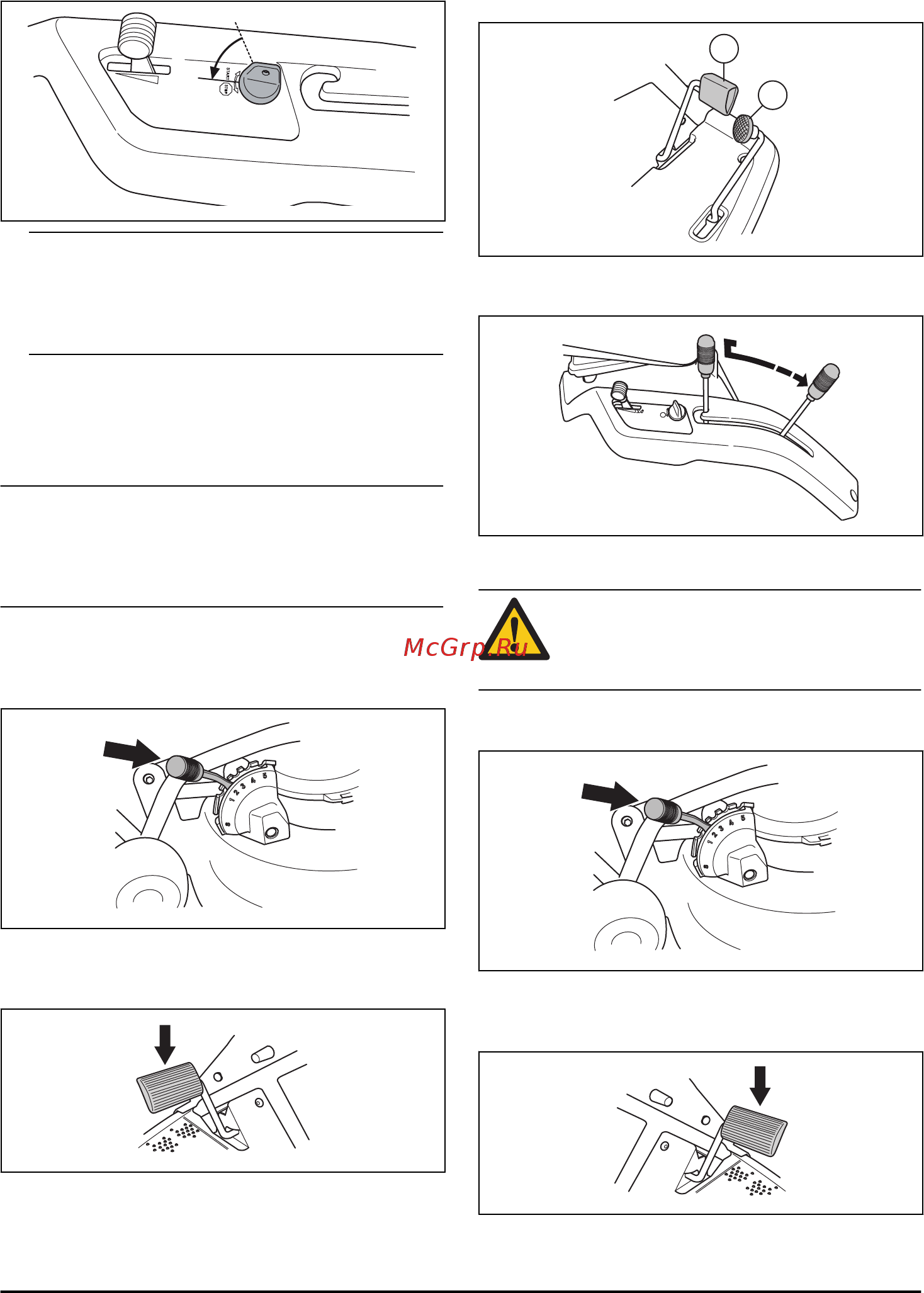

7. Після запуску двигуна негайно відпустіть ключ
запалювання та поверніть його в нейтральне
положення.
Зверніть увагу: Не запускайте стартер частіше,
ніж один раз у 5 секунд. Якщо двигун не
запускається, зачекайте 15 секунд та спробуйте
ще раз. Якщо двигун не запускається, зачекайте
1 хвилину та спробуйте ще раз.
8. Перед сильним навантаженням дайте двигуну
попрацювати за середнього положення дроселя
(B) протягом 3–5 хвилин.
9. Задайте частоту обертання двигуна за
допомогою керування газом.
Зверніть увагу: Зчеплення лез за максимальної
частоти обертання двигуна призводить до
розтягування приводних пасів. Не відкривайте
дросельну заслінку повністю, доки різальну деку не
буде опущено до положення скошування.
Робота з виробом, R112C, R115C
1. Оберіть висоту різання (1-5) за допомогою
важеля висоти різання.
2. Запустіть двигун.
3. Натисніть педаль стояночного гальма, а потім
відпустіть її, щоб зняти стояночне гальмо.
4. Обережно натисніть одну з педалей швидкості.
Швидкість збільшується в міру натискання педалі.
Використовуйте педаль (1) для руху вперед, а
педаль (2) – для руху назад.
1
2
5. Відпустіть педаль газу, щоб увімкнути гальма.
6. Опустіть різальну деку.
Робота з виробом, R112C5
УВАГА: Щоб запобігти пошкодженню
коробки передач, завжди зупиняйте виріб
і розчеплюйте зчеплення з двигуном
перед перемиканням передачі.
1. Оберіть висоту різання (1-5) за допомогою
важеля висоти різання.
2. Запустіть двигун.
3. Натисніть педаль стояночного гальма, а потім
відпустіть її, щоб зняти стояночне гальмо.
831 - 001 - 15.06.2018
83
