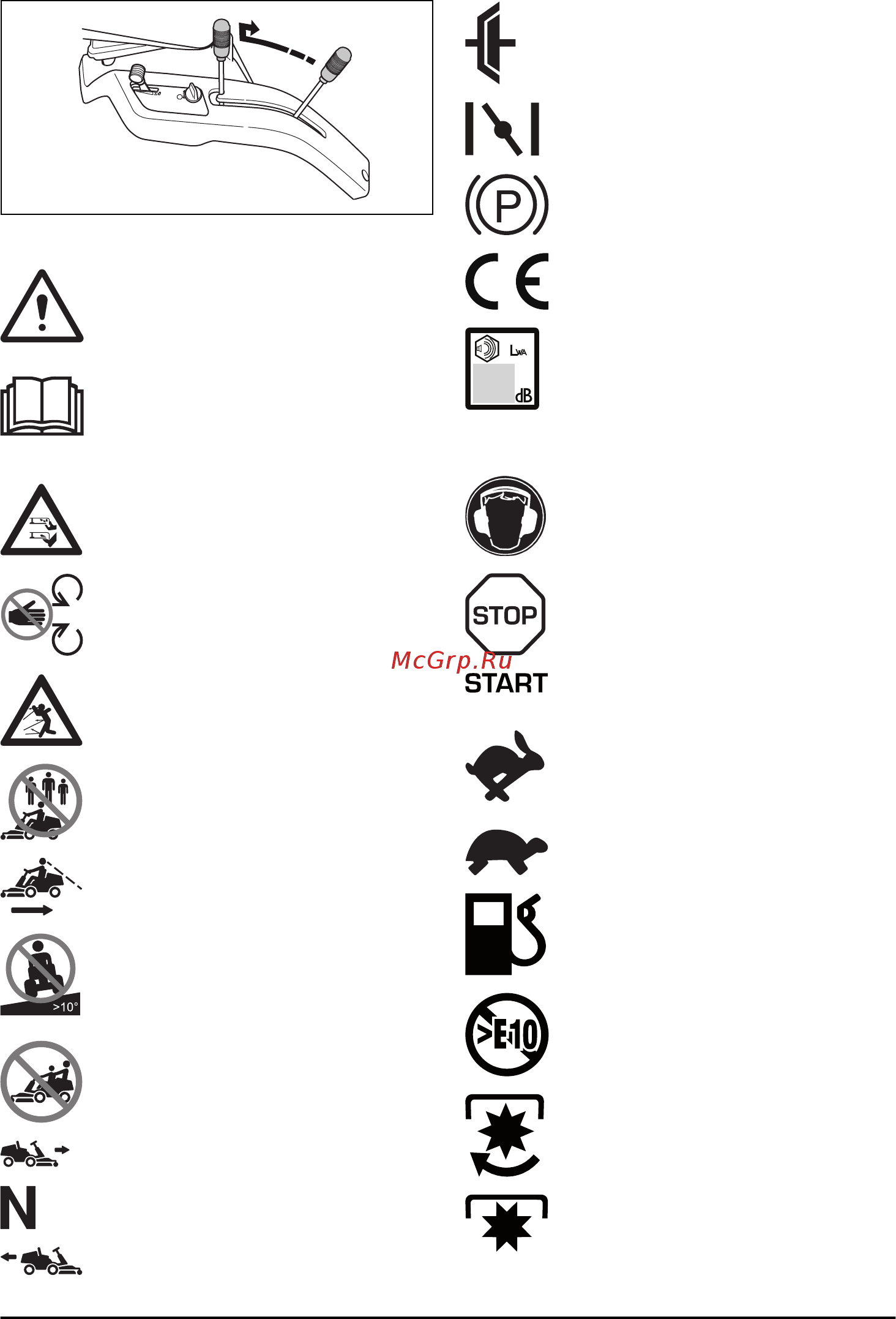

Символи върху машината
ПРЕДУПРЕЖДЕНИЕ: Непредпазливото
или неправилното използване може да
доведе до сериозно нараняване или
смърт на оператора или други хора.
Прочетете внимателно ръководството за
оператора и се уверете, че разбирате
инструкциите, преди да използвате
машината.
Въртящи се ножове. Дръжте частите на
тялото си на разстояние от капака, когато
е включен двигателят.
Предупреждение: въртящи се части.
Дръжте частите на тялото си на
разстояние.
Пазете се от отскачащи предмети и
рикошети.
Никога не използвайте машината, ако в
непосредствена близост се намират хора,
особено деца или животни.
Гледайте назад преди и когато машината
се движи на заден ход.
Никога не косете трева по склон. Не
косете трева по земята, когато склонът е
повече от 10°. Вижте
За рязане на трева
по склонове на страница 42
.
Никога не возете пътници на машината
или оборудването.
Движение на преден ход.
Неутрална предавка.
Движение на заден ход.
Съединител (R112C5).
Смукач.
Спирачка за паркиране.
Продуктът е в съответствие с
приложимите директиви на EO.
Шумовите емисии към околната среда се
позовават на Директивата на
Европейската общност. Емисията на
продукта е посочена в главата
"Технически характеристики" и на
табелката.
Винаги използвайте одобрени антифони.
Спрете двигателя.
Стартирайте двигателя.
Обороти на двигателя – високи.
Обороти на двигателя – ниски.
Гориво.
Етанол макс. 10%.
Ножовете са активирани.
Ножовете са дезактивирани.
38 831 - 001 - 15.06.2018
