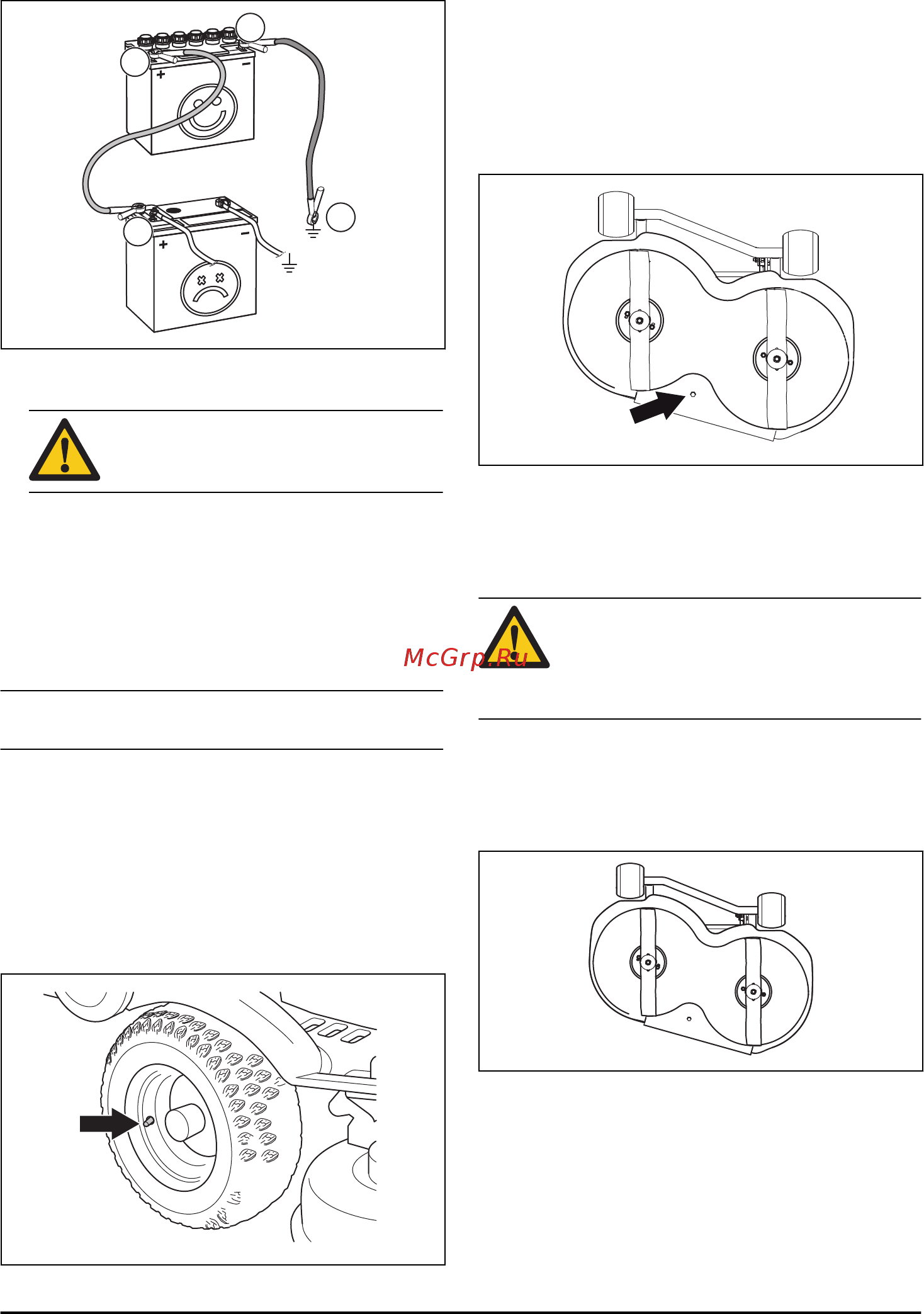

3. Conectați un capăt al cablului roșu la borna
POZITIVĂ (+) a bateriei descărcate (A).
B
A
C
D
4. Conectați celălalt capăt al cablului roșu la borna
POZITIVĂ (+) a bateriei complet încărcate (B).
AVERTISMENT: Nu scurtcircuitați
capetele cablului roșu prin atingerea
carcasei.
5. Conectați un capăt al cablului negru la borna
NEGATIVĂ (-) a bateriei complet încărcate (C).
6. Conectați celălalt capăt al cablului negru la un punct
de MASĂ de pe CARCASĂ (D), la distanță de
rezervorul de carburant și baterie.
7. Montați capota.
Îndepărtarea cablurilor de cuplare
Nota: Îndepărtați cablurile de cuplare în ordinea inversă
a pașilor urmați la conectare.
1. Îndepărtați cablul NEGRU de la carcasă.
2. Îndepărtați cablul NEGRU de la bateria complet
încărcată.
3. Îndepărtați cablul ROȘU de la cele 2 baterii.
Presiunea în pneuri
Presiunea corectă pentru toate cele 4 pneuri este de 60
kPa (0,6 bari/ 8,5 PSI).
Pentru a îndepărta dopul pentru
mărunțire
Dopul pentru mărunțire se găsește în partea de jos a
capului tăietor.
1. Demontați capul tăietor, consultați
Demontarea
capului tăietor la pagina 112
.
2. Scoateți șurubul care fixează dopul pentru mărunțire
și îndepărtați dopul pentru mărunțire.
3. Aduceți capului tăietor în poziția de tuns iarba.
4. Atașați dopul pentru mărunțire urmând pașii în ordine
inversă.
Examinarea cuțitelor
ATENŢIE: Cuțitele deteriorate sau incorect
echilibrate pot cauza avarierea produsului.
Înlocuiți cuțitele deteriorate. Solicitați unui
agent de service autorizat să ascută și să
echilibreze cuțitele tocite.
1. Demontați capul tăietor, consultați
Demontarea
capului tăietor la pagina 112
.
2. Observați cuțitele pentru a detecta eventualele
semne de deteriorare și a determina dacă acestea
trebuie ascuțite.
3. Strângeți bolțurile cuțitelor cu o forță de strângere de
45–50 Nm.
Înlocuirea cuțitelor
1. Demontați capul tăietor, consultați
Demontarea
capului tăietor la pagina 112
.
124
831 - 001 - 15.06.2018
