3. Снимите хомуты шлангов с топливного фильтра с
помощью плоскогубцев.
4. Стяните концы шлангов с топливного фильтра.
5. Вставьте новый топливный фильтр в концы
шлангов. Нанесите жидкое мыло на края
топливного фильтра, чтобы упростить
соединение.
6. Установите хомуты шлангов вокруг топливного
фильтра.
7. Закрепите защитную крышку 4 винтами.

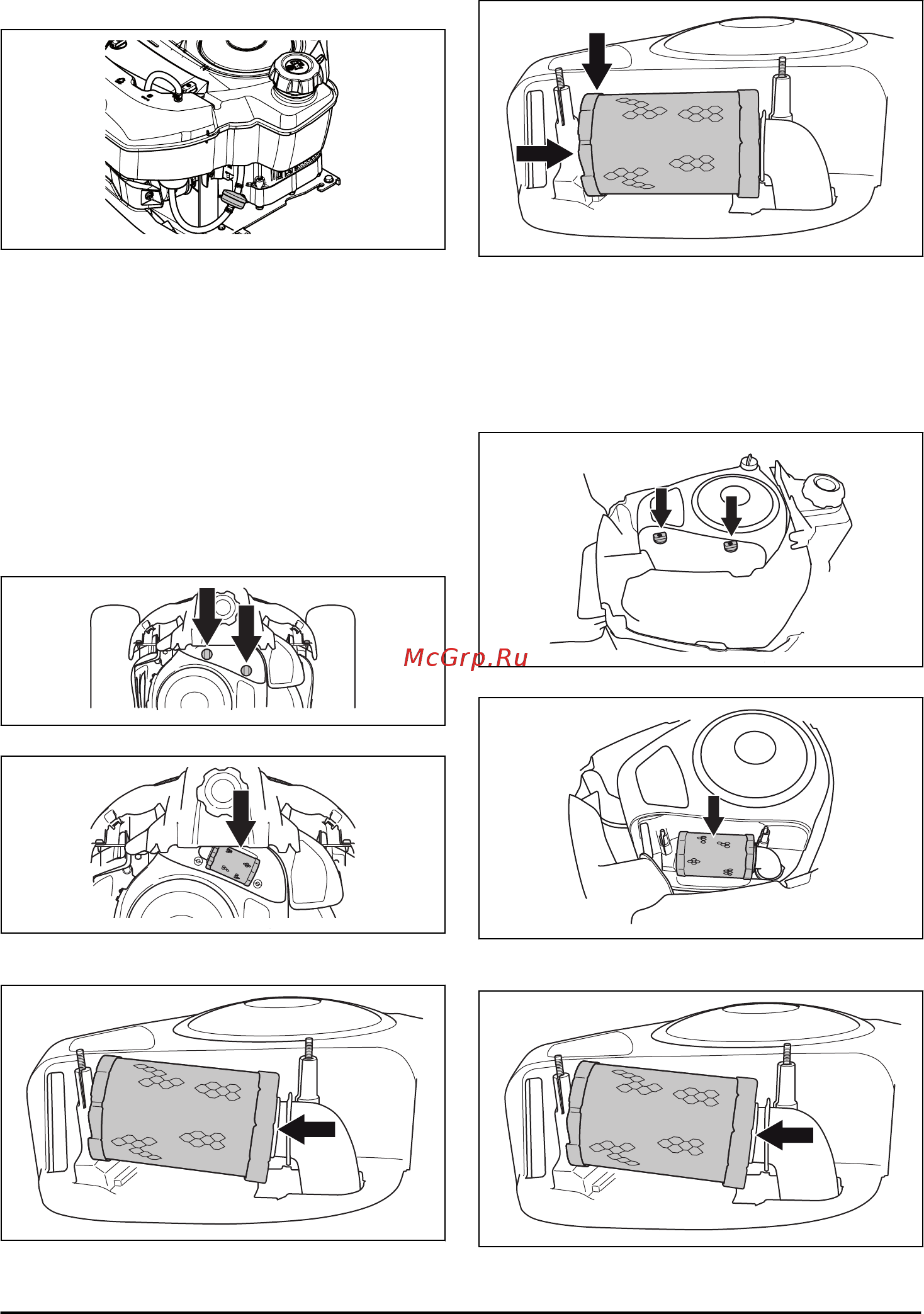

Замена воздушного фильтра, R112C,
R112C5
1. Откройте кожух двигателя.
2. Ослабьте крепления крышки воздушного
фильтра и снимите ее.
3. Извлеките картридж из корпуса фильтра.
4. Установите новый картридж воздушного фильтра
на воздушный шланг.
5. Вставьте картридж воздушного фильтра в
правильное положение.
6. Установите крышку воздушного фильтра и
затяните крепления.
Замена воздушного фильтра, R115C
1. Откройте кожух двигателя.
2. Ослабьте крепления крышки воздушного
фильтра и снимите ее.
3. Извлеките картридж из корпуса фильтра.
4. Установите новый картридж воздушного фильтра
на воздушный шланг.
22
831 - 001 - 15.06.2018
