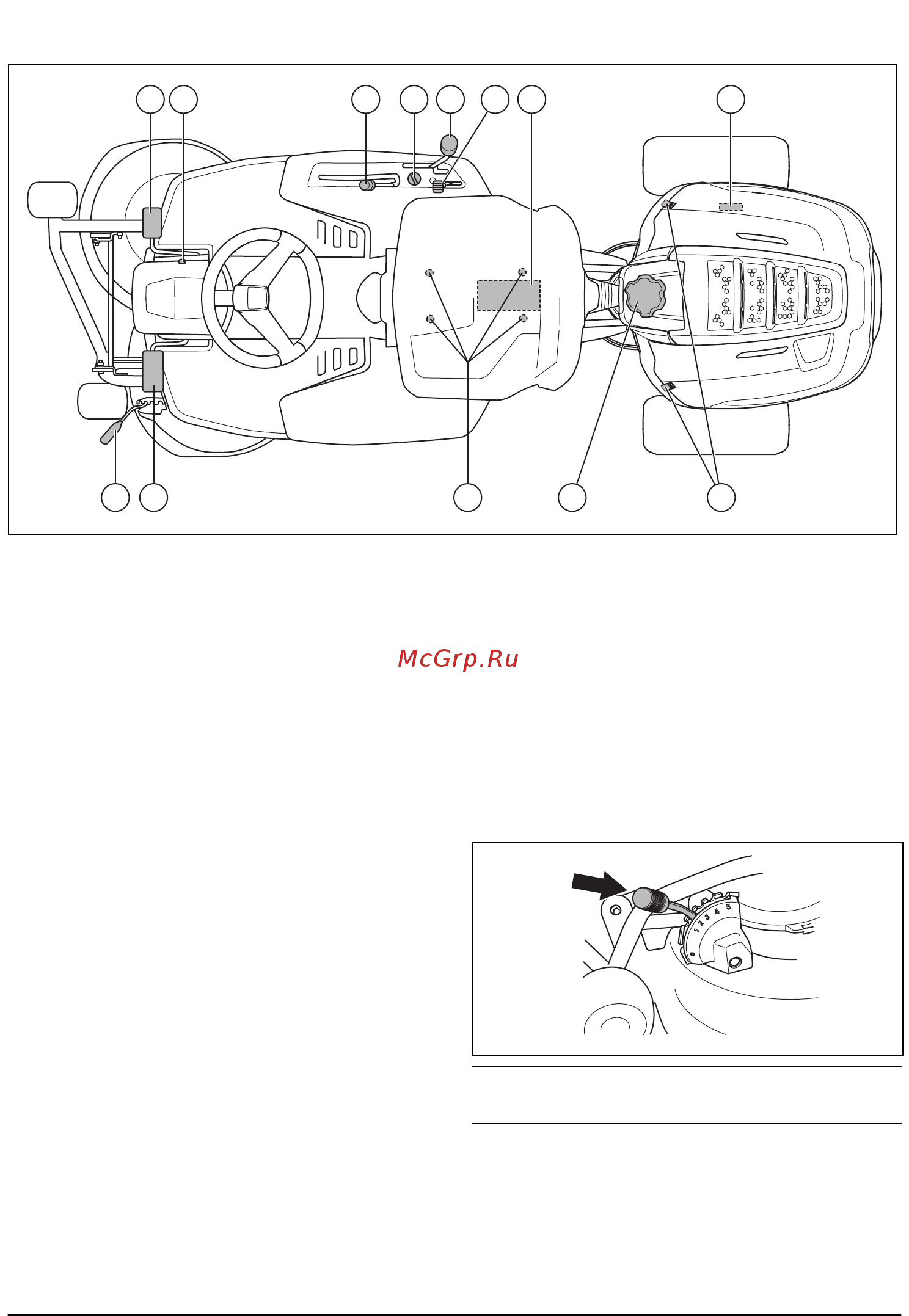

Огляд виробу R112C5
12345678
131211109
1. Пластинка технічних даних
2. Акумулятор
3. Керування газом/керування системою запуску
холодного двигуна
4. Важіль перемикання передач
5. Замок запалювання
6. Підйомний важіль для різальної деки
7. Кнопка блокування стояночного гальма
8. Педаль стояночного гальма
9. Важіль регулювання висоти різання
10. Педаль зчеплення
11. Налаштування сидіння
12. Кришка паливного бака
13. Замок кришки
Запобіжний вимикач сидіння
Запобіжний вимикач сидіння запускає ланцюг
безпеки, коли оператор встає із сидіння. Двигун і
привід лез зупиняються, якщо леза
використовуються або якщо не застосовано
стояночне гальмо. Див. також
Ланцюг аварійного
захисту на сторінці 75
.
Елементи керування дроселя та
заслінки
Елементи керування дроселя та заслінки регулюють
частоту обертання та активують заслінку.
Переміщуйте елемент керування вперед для
збільшення частоти обертання та назад для її
зменшення. Для застосування заслінки переміщуйте
елемент керування у верхнє положення. Заслінка
використовується для запуску холодного двигуна.
Див.
Запуск двигуна на сторінці 82
.
Різальна дека
Виріб використовується з різальною декою 2-в-1 із
функцією мульчування. Функція мульчування
дозволяє перетворювати траву на добриво. Різальну
деку 2-в-1 також можна використовувати без функції
мульчування для викидання трави ззаду.
Важіль регулювання висоти різання
Можна встановити 5 різних рівнів висоти різання (1–
5).
Зверніть увагу: Перед регулюванням висоти різання
необхідно підняти різальну деку.
831 - 001 - 15.06.2018 71
