• Полностью задвиньте рычаг системы привода,
чтобы включить привод на ось.
Примечание: Не используйте промежуточные
положения.

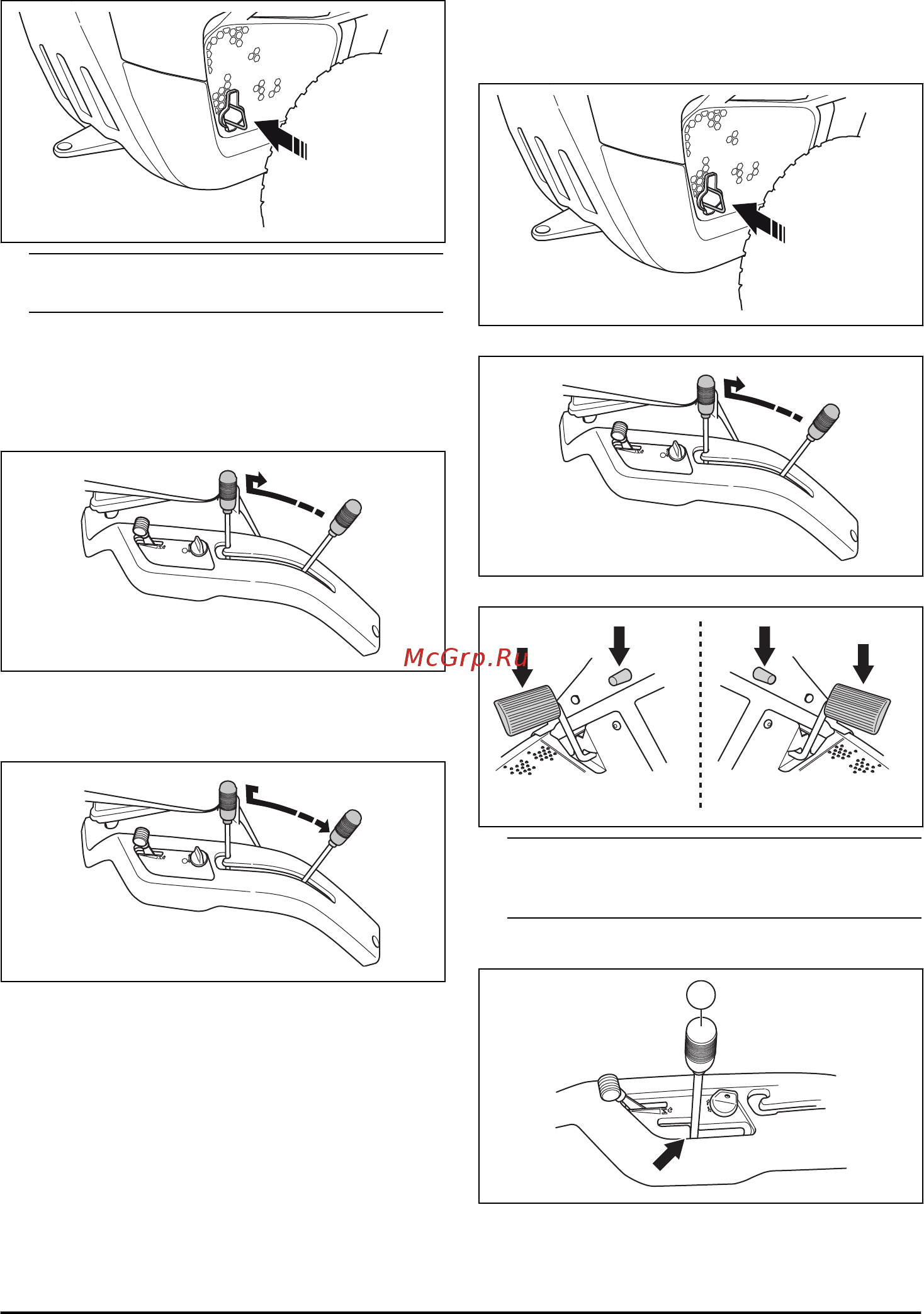

Подъем и опускание режущей деки
• Для подъема режущей деки в положение для
транспортировки потяните рычаг подъема назад.
Если двигатель включен, ножи перестанут
вращаться.
• Для опускания режущей деки в рабочее
положение нажмите кнопку блокировки и
переместите рычаг подъема вперед. Если
двигатель включен, ножи начнут вращаться.
Запуск двигателя
1. Для R112C, R115C: убедитесь, что система
привода включена, см раздел
Включение и
выключение системы привода, R112C, R115C на
стр. 14
.
2. Поднимите режущую деку.
3. Включите стояночный тормоз.
Примечание: Для R112C, R115C: стояночный
тормоз расположен слева. Для R112C5:
стояночный тормоз расположен справа.
4. Для R112C5: переведите рычаг переключения
передач в нейтральное положение (N).
N
5. Установите ручку дросселя в положение запуска.
831 - 001 - 15.06.2018
15
