Husqvarna R112C5 (9671785-01) [16/136] Эксплуатация изделия r112c r115c
![Husqvarna R112C5 (9671785-01) [16/136] Эксплуатация изделия r112c r115c](/views2/1634745/page16/bg10.png)

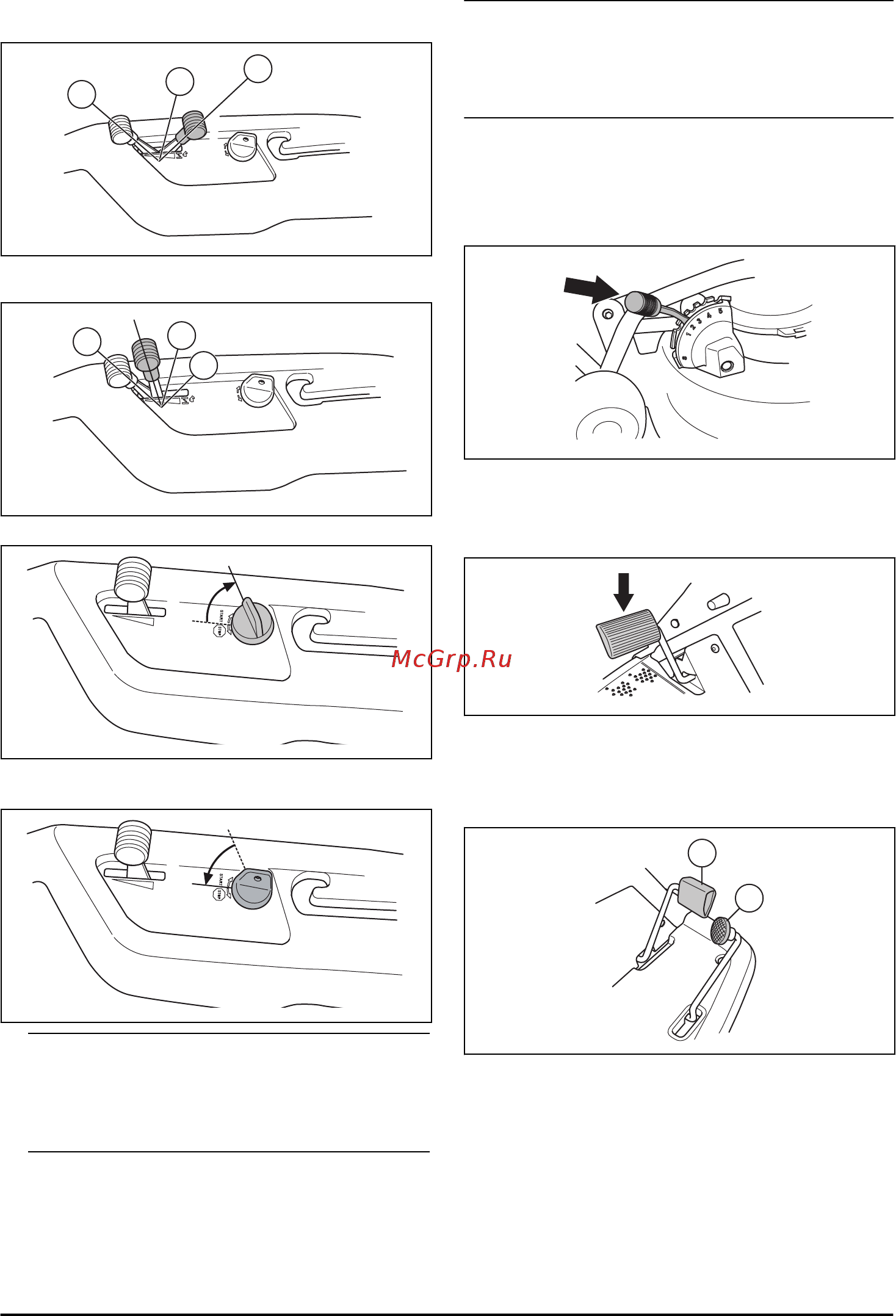

a) При холодном двигателе установите ручку
дросселя в закрытое положение (C).
A
B
C
b) При теплом двигателе установите ручку
дросселя между положениями (A) и (B).
A
B
C
6. Поверните ключ зажигания в положение запуска.
7. После запуска двигателя немедленно отпустите
ключ в нейтральное положение.
Примечание:
Не включайте стартер более чем на
5 секунд за раз. Если двигатель не запускается,
подождите 15 секунд перед повторной попыткой.
Если двигатель не запускается, подождите 1
минуту перед повторной попыткой.
8. Перед тяжелой нагрузкой двигатель должен в
течение 3-5 минут поработать на средних
оборотах (B).
9. Установите частоту оборотов двигателя с
помощью ручки дросселя.
Примечание: Включение ножей, когда двигатель
работает на полных оборотах, приводит к натяжению
приводных ремней. Не открывайте дроссель
полностью, пока режущая дека не будет опущена в
рабочее положение.
Эксплуатация изделия, R112C,
R115C
1. С помощью рычага регулировки высоты стрижки
выберите высоту стрижки (1-5).
2. Запустите двигатель.
3. Нажмите на педаль стояночного тормоза, а затем
отпустите ее, чтобы отключить стояночный
тормоз.
4. Аккуратно нажмите на одну из педалей хода. Чем
сильнее вы нажимаете на педаль, тем больше
увеличивается скорость. Используйте педаль (1)
для движения вперед, а педаль (2) — для
движения назад.
1
2
5. Отпустите педаль хода, чтобы включить тормоз.
16
831 - 001 - 15.06.2018
