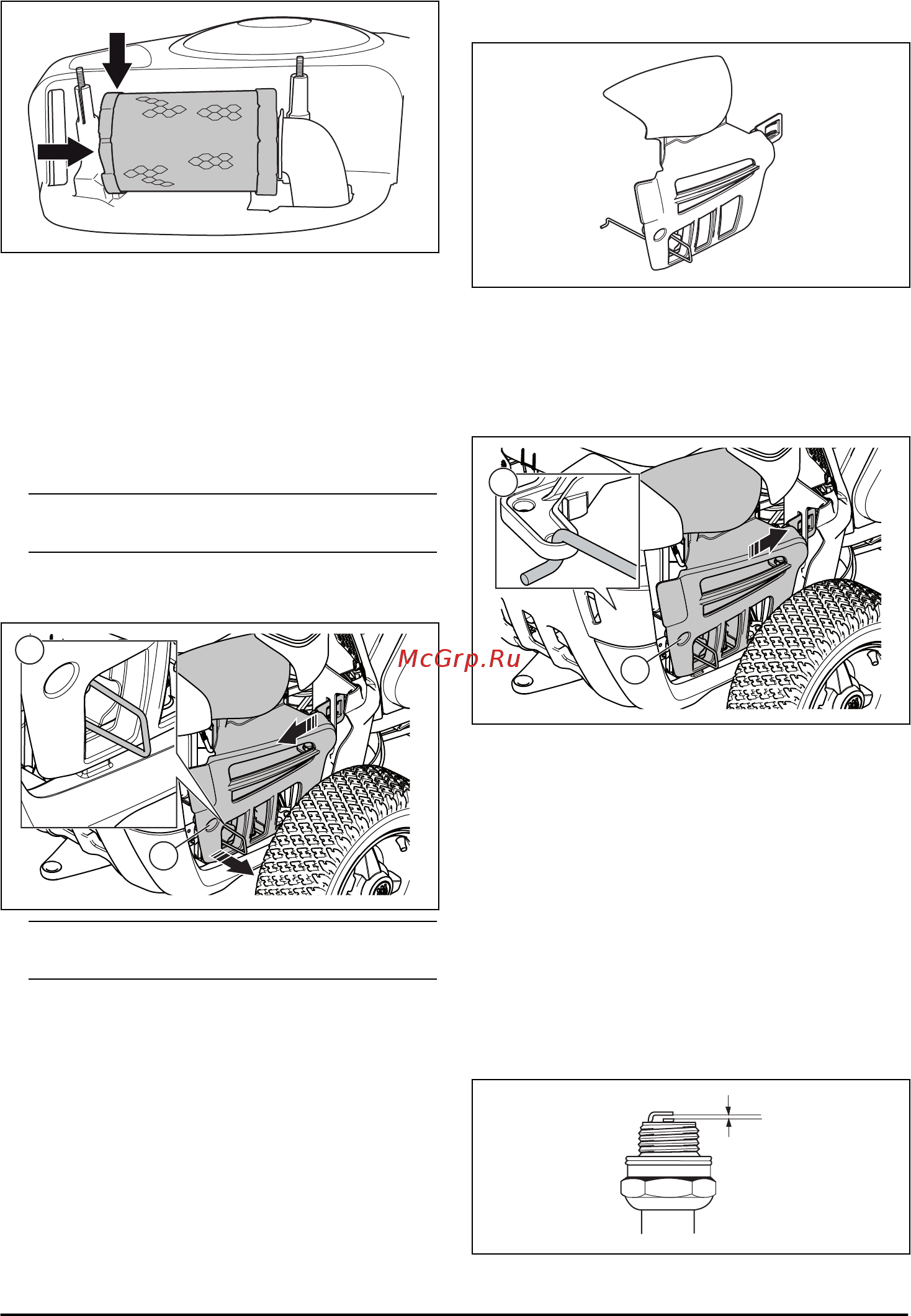

5. Împingeți cartușul filtrant de aer în poziția corectă.
6. Montați capacul filtrului de aer și strângeți rozetele.
Îndepărtarea și atașarea capacului din
dreapta spate
1. Deschideți capota motorului.
2. Scoateți șurubul (A).
3. Rotiți pârghia sistemului de transmisie (B) în sens
antiorar pentru a o desprinde de sistemul de
transmisie.
Nota: Nu demontați complet pârghia sistemului de
transmisie.
4. Îndepărtați capacul din dreapta spate. Pârghia
sistemului de transmisie este îndepărtată împreună
cu capacul din dreapta spate.
A
B
Nota: Capacele din plastic sunt flexibile. Îndoiți-le cu
atenție pentru a facilita demontarea.
5. Înainte de a atașa capacul din dreapta spate,
asigurați-vă că pârghia sistemului de transmisie este
în poziția corectă.
6. Așezați capacul din dreapta spate înapoi în poziția
inițială.
7. Introduceți prin orificiu cârligul de la capătul pârghiei
sistemului de transmisie, așa cum se indică în
ilustrație (A).
8. Fixați șurubul (B).
B
A
Verificarea și înlocuirea bujiei
1. Îndepărtați capacul din dreapta spate, consultați
Îndepărtarea
ș
i ata
ș
area capacului din dreapta spate
la pagina 122
.
2. Îndepărtați papucul cablului de alimentare a
aprinderii și curățați în jurul bujiei.
3. Îndepărtați bujia cu o cheie de ⅝ʺ (16 mm) pentru
bujii.
4. Verificați bujia. Înlocuiți-o dacă electrozii sunt arși
sau dacă izolația prezintă fisuri sau semne de
deteriorare. Dacă bujia nu este deteriorată, curățați-o
cu o perie de oțel.
5. Măsurați distanța dintre electrozi și asigurați-vă că
este corectă. Consultați
Date tehnice la pagina 130
.
122
831 - 001 - 15.06.2018
