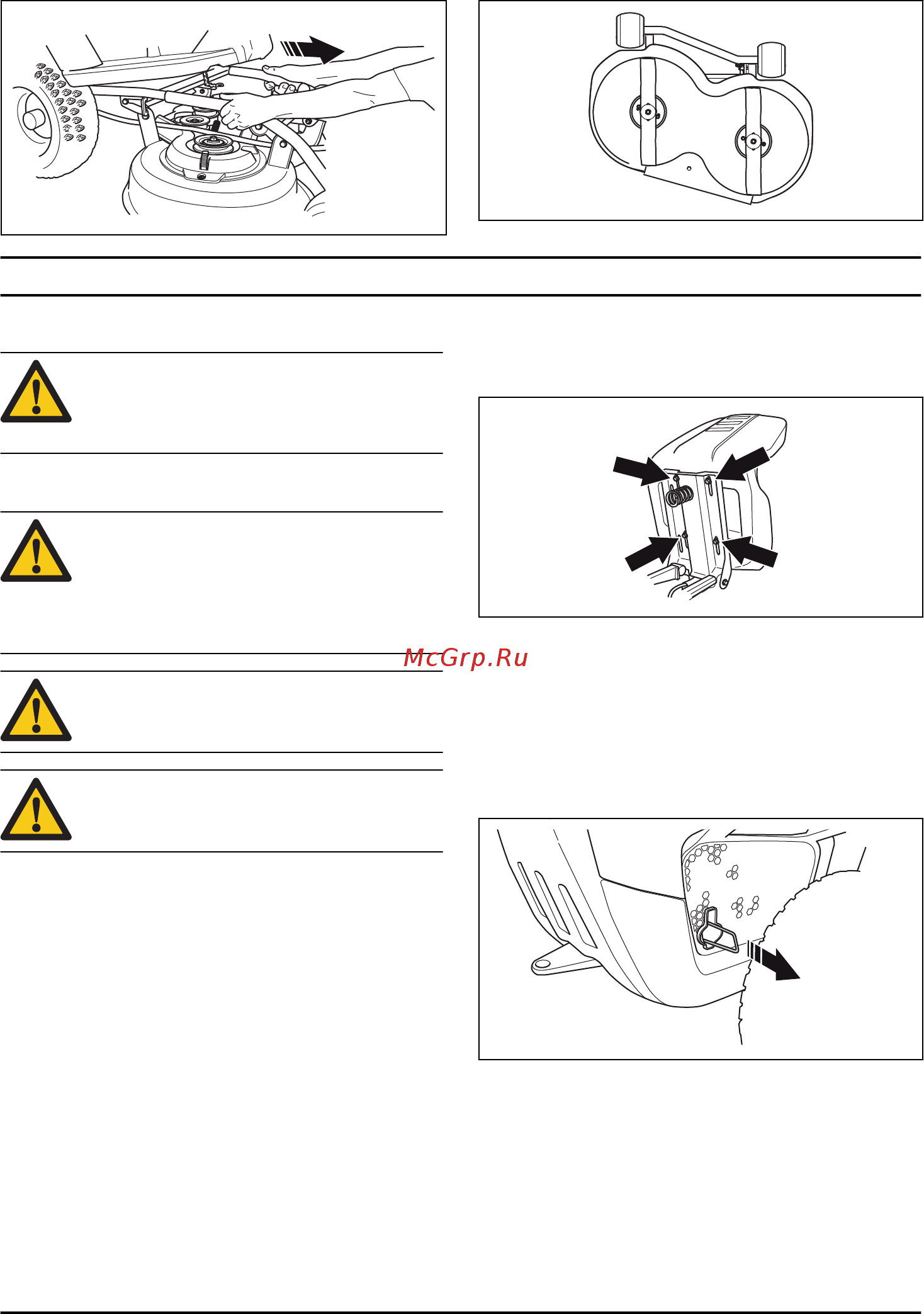

Husqvarna R112C5 (9671785-01) [14/136] Эксплуатация
![Husqvarna R112C5 (9671785-01) [14/136] Эксплуатация](/views2/1634745/page14/bge.png)
12. Вытяните режущую деку, удерживая ее обеими
руками.
13. Поднимите деку и прислоните ее к агрегату или
стене.
Эксплуатация
Введение
ПРЕДУПРЕЖДЕНИЕ: Перед
эксплуатацией прибора необходимо
внимательно изучить раздел
безопасности.
Заправка топливом
ПРЕДУПРЕЖДЕНИЕ: Бензин легко
воспламеняется. Проявляйте
осторожность и заправляйте изделие
только вне помещения (см. раздел
Правила безопасного обращения с
топливом на стр. 10
).
ПРЕДУПРЕЖДЕНИЕ: Запрещается
использовать топливный бак в качестве
опоры.
ВНИМАНИЕ: Заправка неподходящим
типом топлива может привести к
повреждению двигателя.
Двигатель работает на бензине с минимальным
октановым числом 91 RON (87 AKI) (не смешанном с
маслом). Мы рекомендуем использовать
биоразлагаемый алкилатный бензин. Запрещается
использование бензина с содержанием этанола
более 10%.
• Каждый раз перед началом работы проверяйте
уровень топлива и при необходимости
выполняйте дозаправку.
• Никогда не заправляйте топливный бак
полностью. Оставляйте не менее 2,5 см от
максимального уровня.
Регулировка сиденья
• Сиденье можно наклонить вперед.
• Чтобы сдвинуть сиденье вперед или назад,
ослабьте болты под сиденьем. Установите
сиденье в требуемое положение и затяните
болты.
Включение и выключение системы
привода, R112C, R115C
Для перемещения агрегата с выключенным
двигателем система привода должна быть
отключена.
• Полностью вытяните рычаг системы привода,
чтобы отключить привод на ось.
14 831 - 001 - 15.06.2018
