Руководство пользователя
ИБП 40–160 кВА, 400В 50/60 Гц
1023294
Редакция C
10
2.5. КонфигурацияИБП
Типовая система бесперебойного питания включает в себя:
• Одиночный ИБП:
– шкаф (стойка) ИБП (40-60-80 кВА или 100-120-160 кВА)
– шкаф или стеллаж с батареями (10-120 мин автономной работы)
– ЖК дисплей ИБП (Поставляется стандартно)
– коммуникационный адаптер Web/SNMP (Поставляется стандартно)/Опция

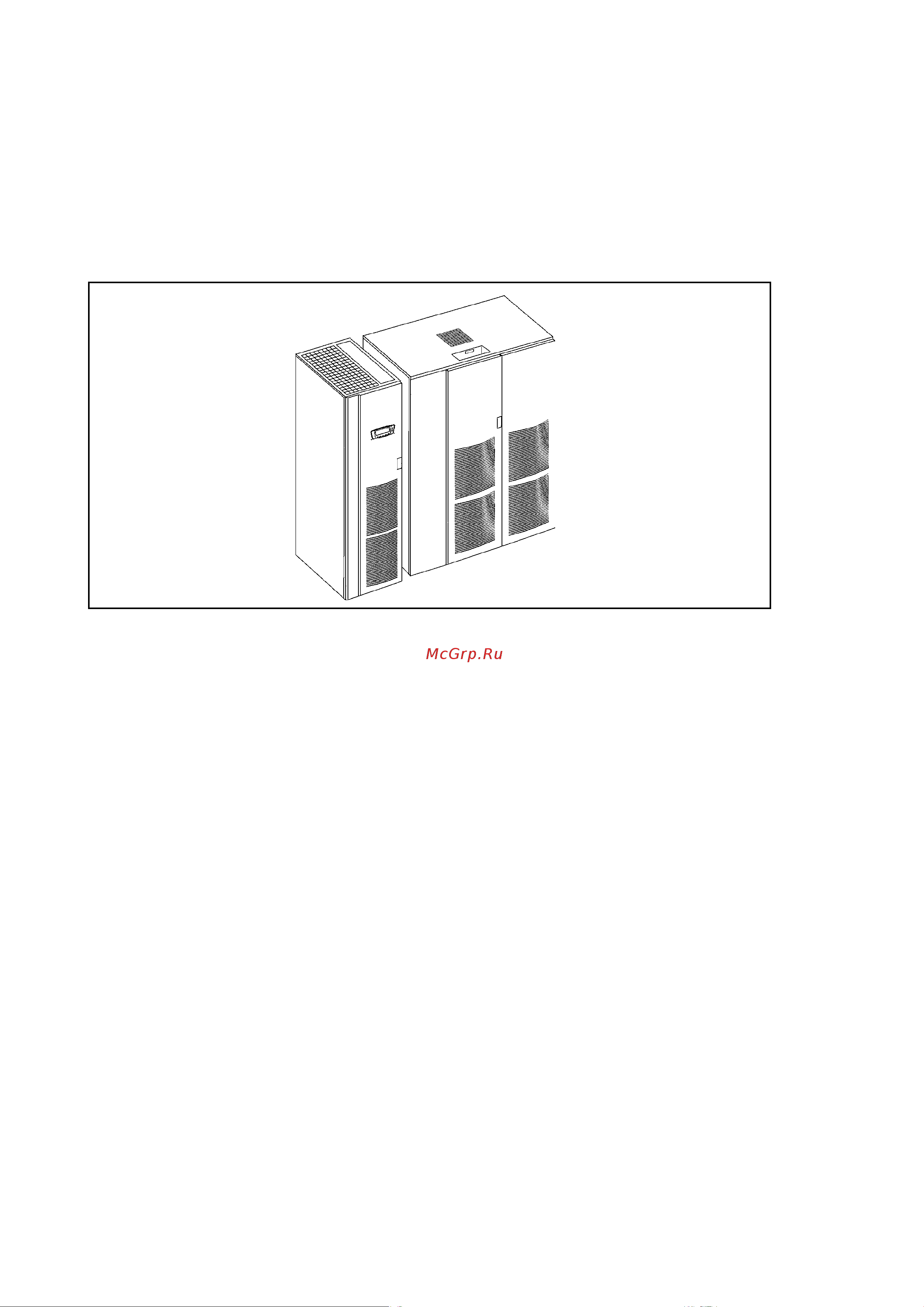

Рис.2. ИБП мощностью 40-80 кВА, конфигурация с батарейным шкафом.
Базовая конфигурация системы может быть расширена за счет установки ряда
дополнительных модулей, в том числе коммуникационных адаптеров стандарта X-слот. Для
обеспечения связи по компьютерным сетям используется Web/SNMP адаптер.
3. УстановкаИБП
Перед началом установки внимательно прочтите настоящее Руководство применительно
к Вашей модели ИБП и тщательно спланируйте все необходимые действия, детально
описанные в следующих разделах Руководства.
3.1. ПланированиеработпоустановкеИБП
ИБП поставляется на специальных паллетах, приспособленных для перемещения
оборудования с помощью погрузчика, транспортера или специальной тележки. Поскольку
ИБП и шкафы с батареями достаточно тяжелы, заранее убедитесь, что полы в планируемом
для установки ИБП помещения имеют ровную поверхность и могут выдержать требуемый
вес, а грузоподъемность используемых транспортных средств достаточна для перемещения
оборудования. ИБП всегда должен находиться только в вертикальном положении и не
допускает ударов и падений. Также не допускается ставить паллеты друг на друга.
