Руководство пользователя
ИБП 40–160 кВА, 400В 50/60 Гц
1023294
Редакция C
31
5.1 МодулиX-слот
Модули стандарта X-слот позволяют ИБП обмениваться информацией с множеством
различных сетей и с устройствами различного типа. Для получения более детальной
информации о модулях обратитесь к их Руководствам по эксплуатации.
В ИБП может быть установлен любой из коммуникационных адаптеров стандарта X-слот, в
том числе:
• ConnectUPS -X Web/SNMP/Hub Card – обеспечивает удаленный мониторинг ИБП и кон-
тролируемое отключение защищаемых компьютерных систем. Адаптер поддерживает
протокол SNMP и работу с NMS, протокол HTTP и управление ИБП через Интернет с по-
мощью обычного браузера, имеет встроенный WEB-сервер, 4-портовый коммутатор (hub),
поддерживает рассылку информации о состоянии ИБП по e-mail и пр. С помощью этого
адаптера ИБП подключается к компьютерной сети Ethernet витой парой (10/100BaseT).
• Relay Interface (AS/400) Card – обеспечивает выдачу основной информации о состоянии
ИБП внешним устройствам в виде дискретных сигналов с помощью «сухих» релейных
контактов: Сбой входной сети, Разряд батарей, ИБП в норме или на Байпасе и пр. В пер-
вую очередь адаптер предназначен для работы с компьютерами и серверами IBM® AS/400,
однако он является универсальным средством связи ИБП с любыми другими системами и
промышленными контроллерами.
• Modbus Card – позволяет легко интегрировать ИБП в информационные системы управле-
ния зданиями, использующими протокол Modbus RTU.
• Hot Sync Card – карта параллельной работы
• Modem Card – модем, с помощью которого можно обеспечить рассылку информации о
состоянии ИБП, нагрузки и всей системы электропитания по телефонным линиям любым
абонентам, например, удаленным центрам круглосуточного мониторинга. .

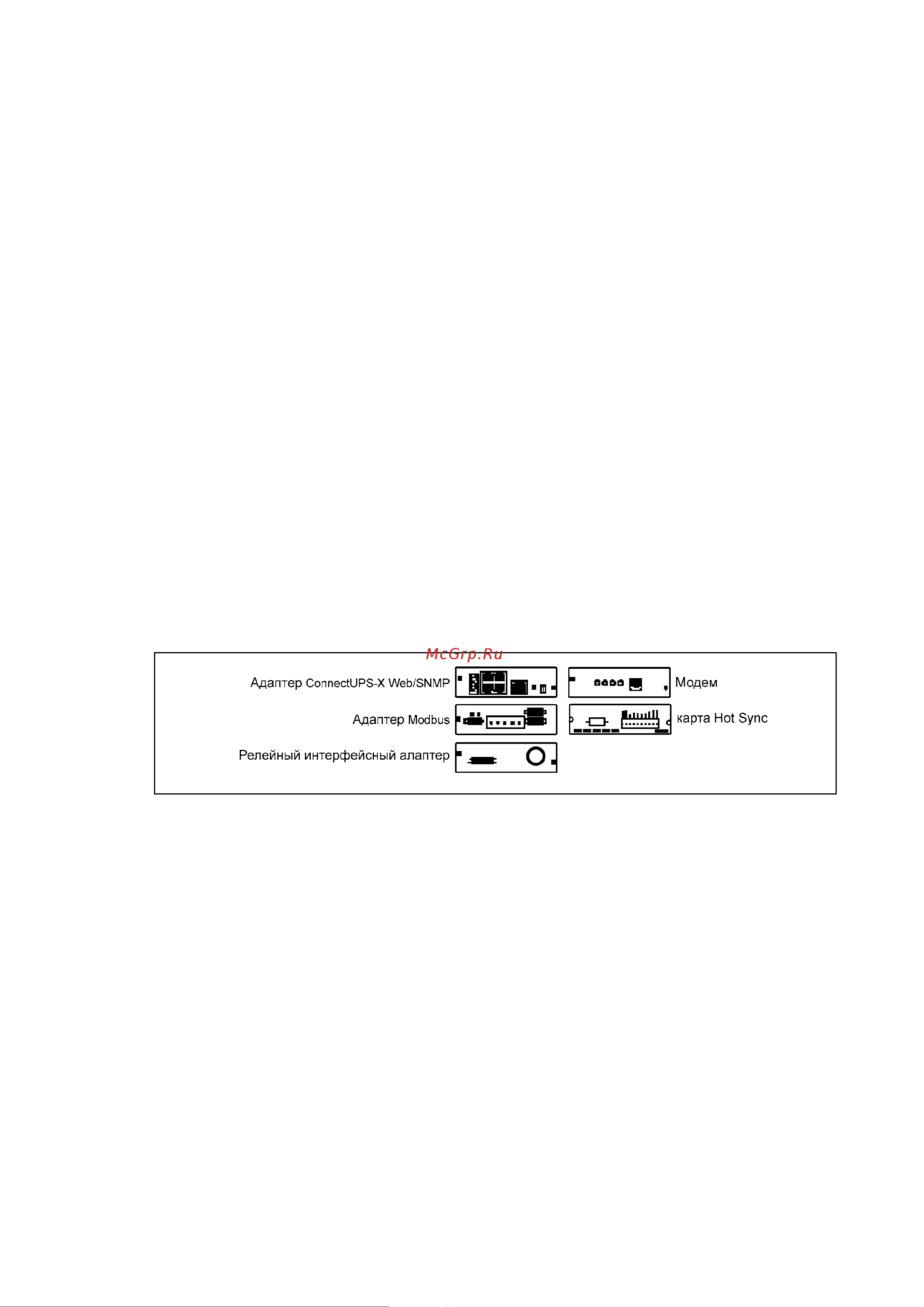

Рис.21. Адаптеры стандарта X-слот (поставляются дополнительно)
В зависимости от типа используемого адаптера пользователю может потребоваться
прокладка компьютерной или телефонной сети к месту установки ИБП.
5.1.1. ПодключениекабелейкадаптерамX-слот
При прокладке любых информационных и сигнальных кабелей рекомендуется обеспечивать
их максимальное удаление от силовых кабелей ИБП и использование отдельных кабельных
каналов. Если информационные и силовые кабели должны пересекаться, убедитесь, что они
проложены под углами, максимально близкими к 90°.
Желательно, чтобы все информационные кабели имели независимые экраны. При этом
экраны кабелей должны заземляться только на одном конце.
