Руководство пользователя
ИБП 40–160 кВА, 400В 50/60 Гц
1023294
Редакция C
26
Внимание!
Прокладывайтесигнальныекабеливотдельныхкоробахилижелобах–недопус-
каетсяихразмещениевместессильноточнымисиловымикабелями.Используйте
кабелисечениемнеменее1.5мм
2
сдвойнойизоляцией,рассчитанныенанапряже-
ниеUo/U=300/500В(типаMMJилианалогичные).
Колодка TB1 Имя сигнала Описание
1 CB1 Aux switch NC
Доп. сигнальные контакты батарейного выключателя. Не используются.
2 CB1 Aux switch COM
3 CB1 Aux switch NO
4
CB1 Aux switch NO
Сигнальные контакты, используемые для индикации состояния батарей-
ного выключателя (включен/выключен).
5
6 Battery URV +
Катушка выключателя UVR.
7 Battery URV -
8 CB1 Aux switch NC Доп. сигнальные контакты батарейного выключателя. Не используются.
9 CB1 Aux switch COM
Сигнальные контакты, используемые для индикации состояния батарей-
ного выключателя (замкнут/разомкнут).
10 Jumper Выбор количества батарейных шкафов – один или несколько
11 Battery URV -
Контакты дистанционного отключения батарей
12 Battery URV +
(Доп. сигнальные контакты рассчитаны на 240VAC @ 15A / 125VDC @ 0.3A / 250VDC @ 0.15A)
Таблица3. Клеммная колодка ТВ1 батарейного шкафа.

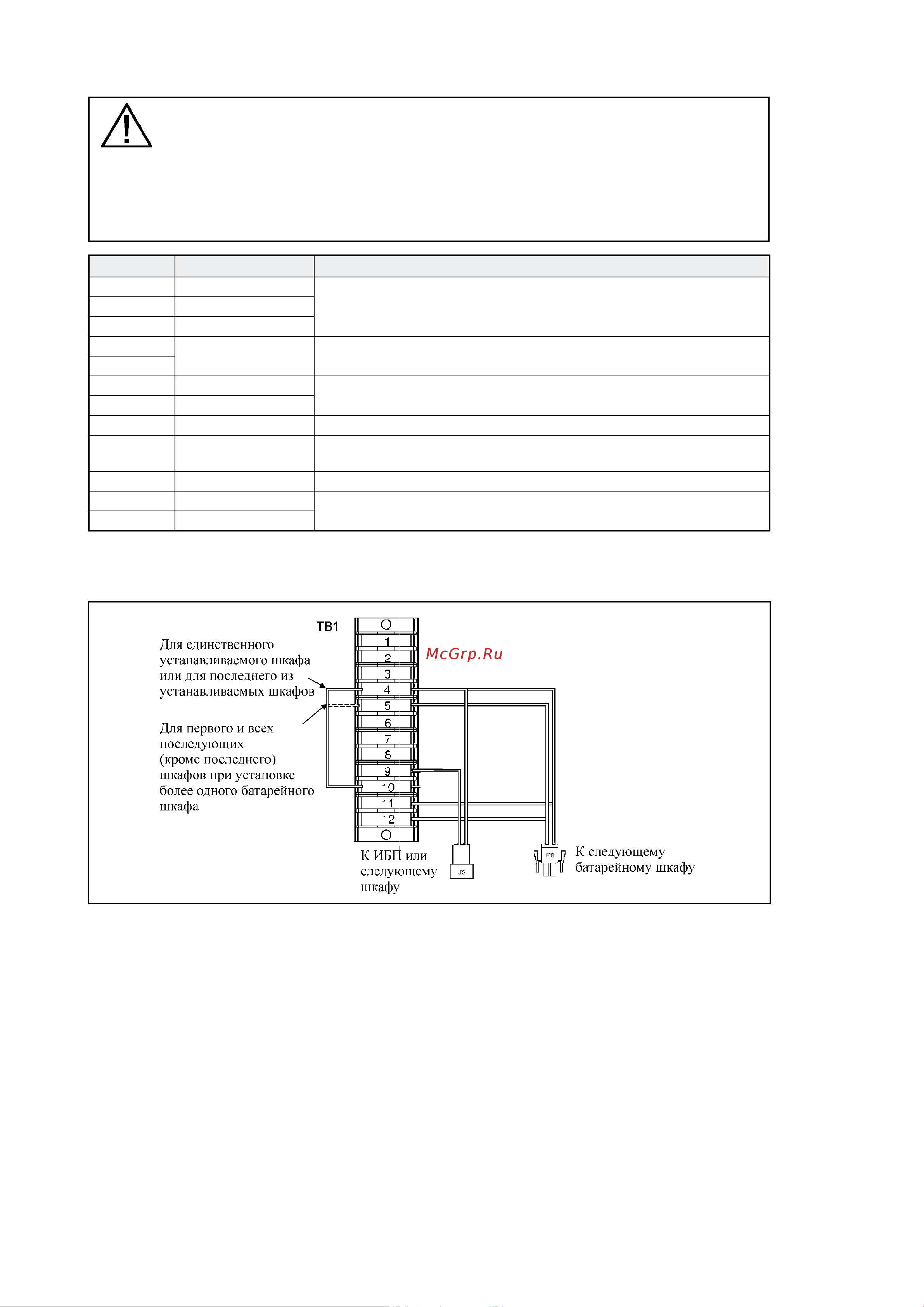

Рис.17. Схема подключения сигнальных кабелей к колодке TB1.
2. Возьмите силовые кабели под нижним лотком шкафа ближайшего к ИБП шкафа,
подведите их к следующему батарейному шкафу и подключите соответствующие
провода к клеммам (+) и (-) второго шкафа.
3. Повторите п. 1 и 2 для каждого из устанавливаемых батарейных шкафов (кроме
последнего в цепочке), затем переходите к п. 4.
4. Возьмите жгут сигнальных проводов первого батарейного шкафа – эти провода
предназначены для подключения к цепям управления автоматическими батарейными
выключателями. Подключите разъем этого кабеля к соответствующей ответной части
батарейного шкафа, а сам кабель доведите до шкафа ИБП. Подключите второй конец
сигнального кабеля к колодке ТВ2 в правой верхней части ИБП.
