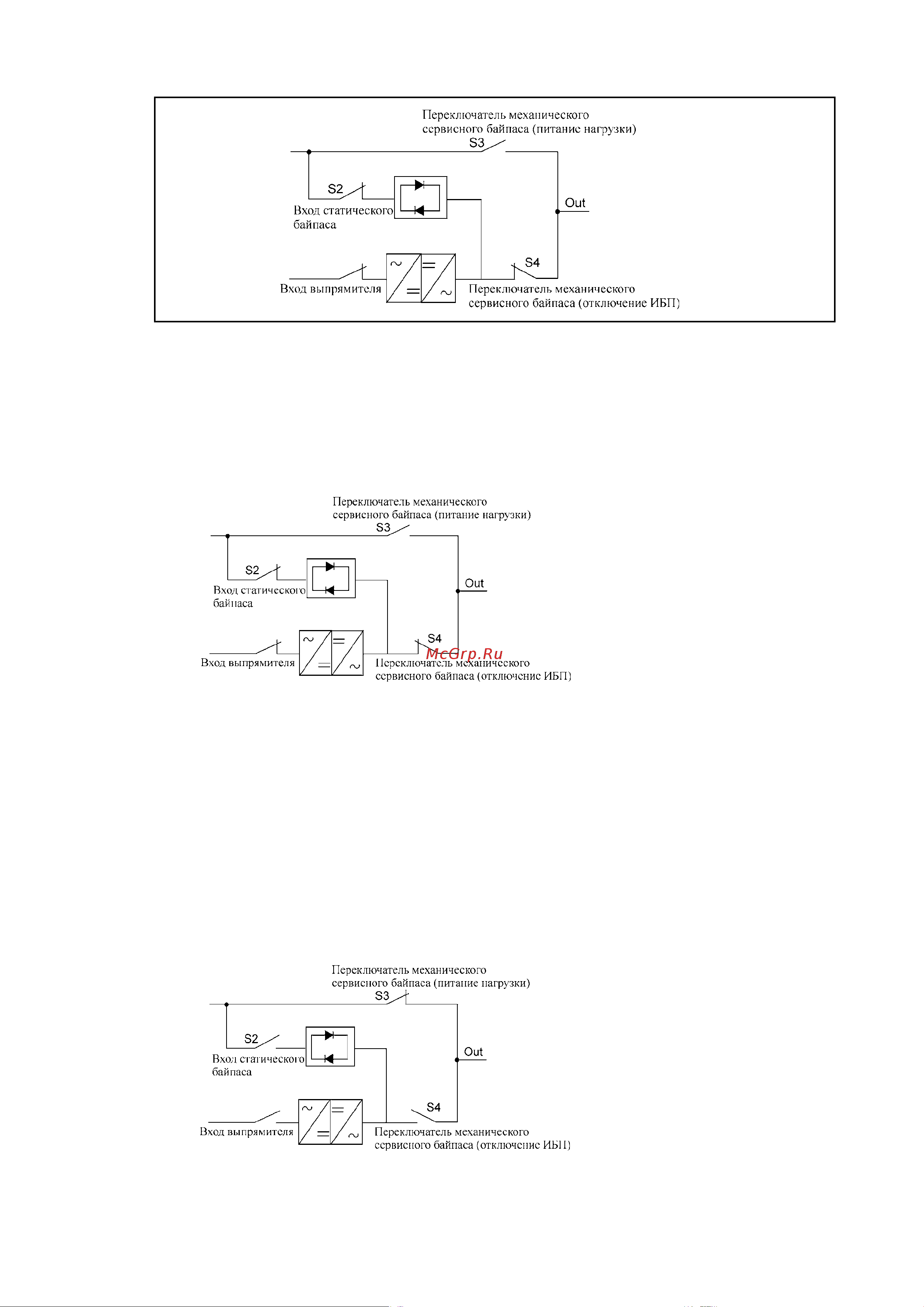

Рис.34. Нормальное положение трех выключателей переключателя сервисного байпаса и выключа-
тель входа выпрямителя
7.11.1.ПереводпитаниянагрузкисИБПнасервисныймеханическийбайпас
Для перевода без потери питания защищаемой нагрузки с ИБП на сервисный механический
байпас и выключения ИБП:
1. Убедитесь, что система находится в нормальном состоянии:
2. Переведите питание нагрузки с инвертора ИБП (режим NORMAL) на внутренний
электронный статический байпас (режим BYPASS), следуя инструкциям п.7.4.
Прежде, чем переходить к п.3, удостоверьтесь, что питание нагрузки осуществляется
через статический байпас ИБП.
3. Включите переключатель S3 (переведите его в положение ON).
4. Выключите переключатель S4 для отключения выхода ИБП от нагрузки.
5. Выключите ИБП (см. п. 7.9).
6. Отключите вход выпрямителя с помощью выключателя.
7. Выключите переключатель S2 (отключение входного питания внутреннего статического
байпаса ИБП).
8. Теперь ИБП выключен и нагрузка питается через сервисный механический байпас:
