Руководство пользователя
ИБП 40–160 кВА, 400В 50/60 Гц
1023294
Редакция C
43

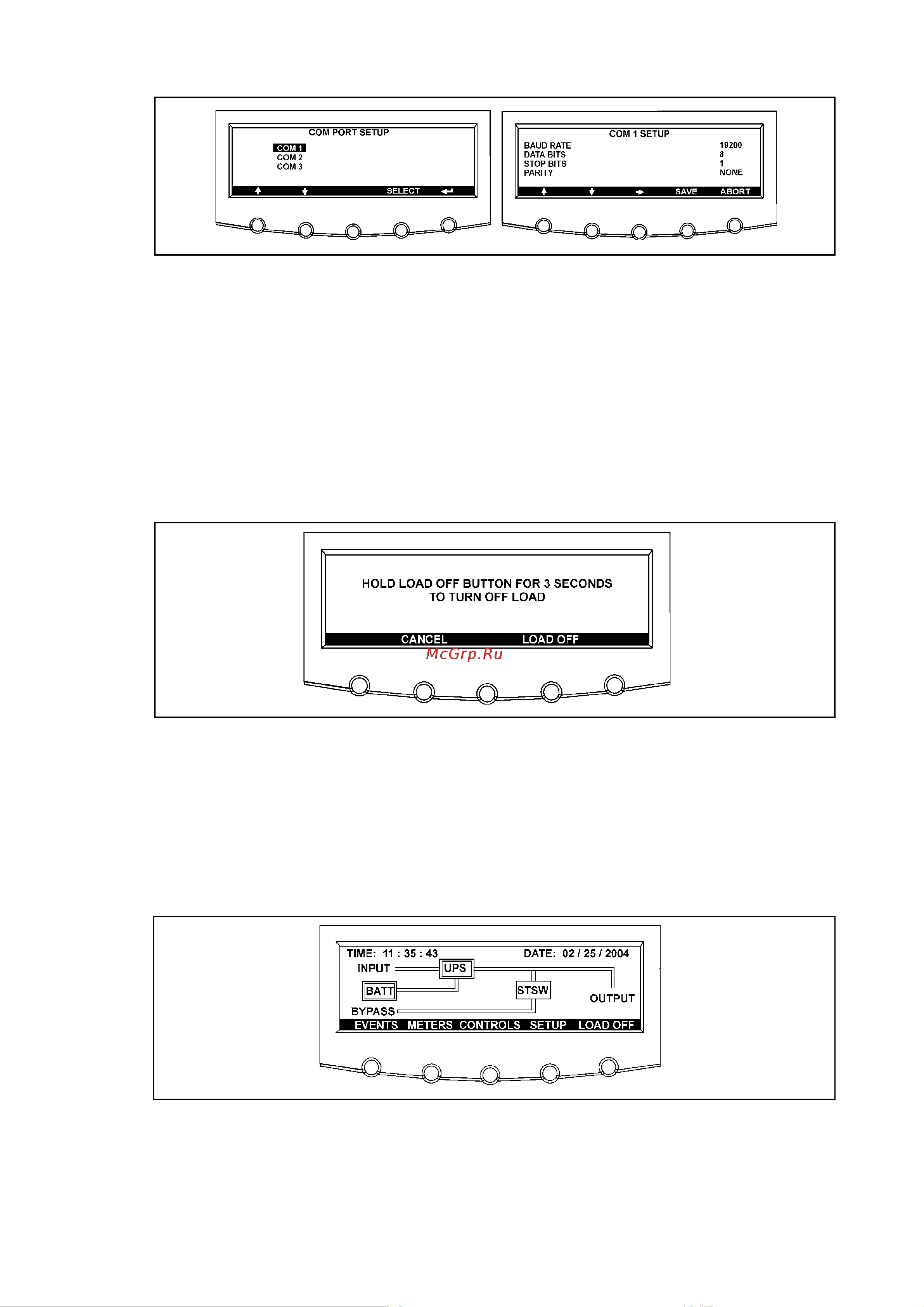

Рис.31. Режим настройки параметров СОМ-порта (уровень 1).
Выход из защищенного паролем режима настройки осуществляется либо с помощью
функции LOG OUT, либо автоматически через 60 минут неактивности оператора (после
последнего нажатия любой клавиши).
6.2.5. Отключениенагрузки
При нажатии клавиши LOAD OFF в главном меню или в меню управления режимами
работы ИБП не производит немедленное отключение нагрузки, а предлагает пользователю
подтвердить или отменить действие, если, например, клавиша LOAD OFF была нажата
случайно. Для продолжения процесса отключения питания нагрузки следует еще раз нажать
и удерживать не менее 3 сек клавишу LOAD OFF.
Рис.32. Меню отключения питания нагрузки.
6.3. МнемосхемаИБП
Для возврата из любого уровня меню (Events, Meters, Controls или Setup) в основной режим
отображения на дисплее мнемосхемы ИБП нажмите клавишу RETURN. Мнемосхема
представляет собой графическое изображение функциональной схемы ИБП, его состояния и
текущего режима работы – все данные отображаются в режиме реального времени.
Рис.33. Мнемосхема ИБП и Главное меню.
