Eaton Powerware 9390 [61/74] Откройте замок и откройте дверь шкафа
![Eaton Powerware 9390 [61/74] Откройте замок и откройте дверь шкафа](/views2/1065527/page61/bg3d.png)
Руководство пользователя
ИБП 40–160 кВА, 400В 50/60 Гц
1023294
Редакция C
61

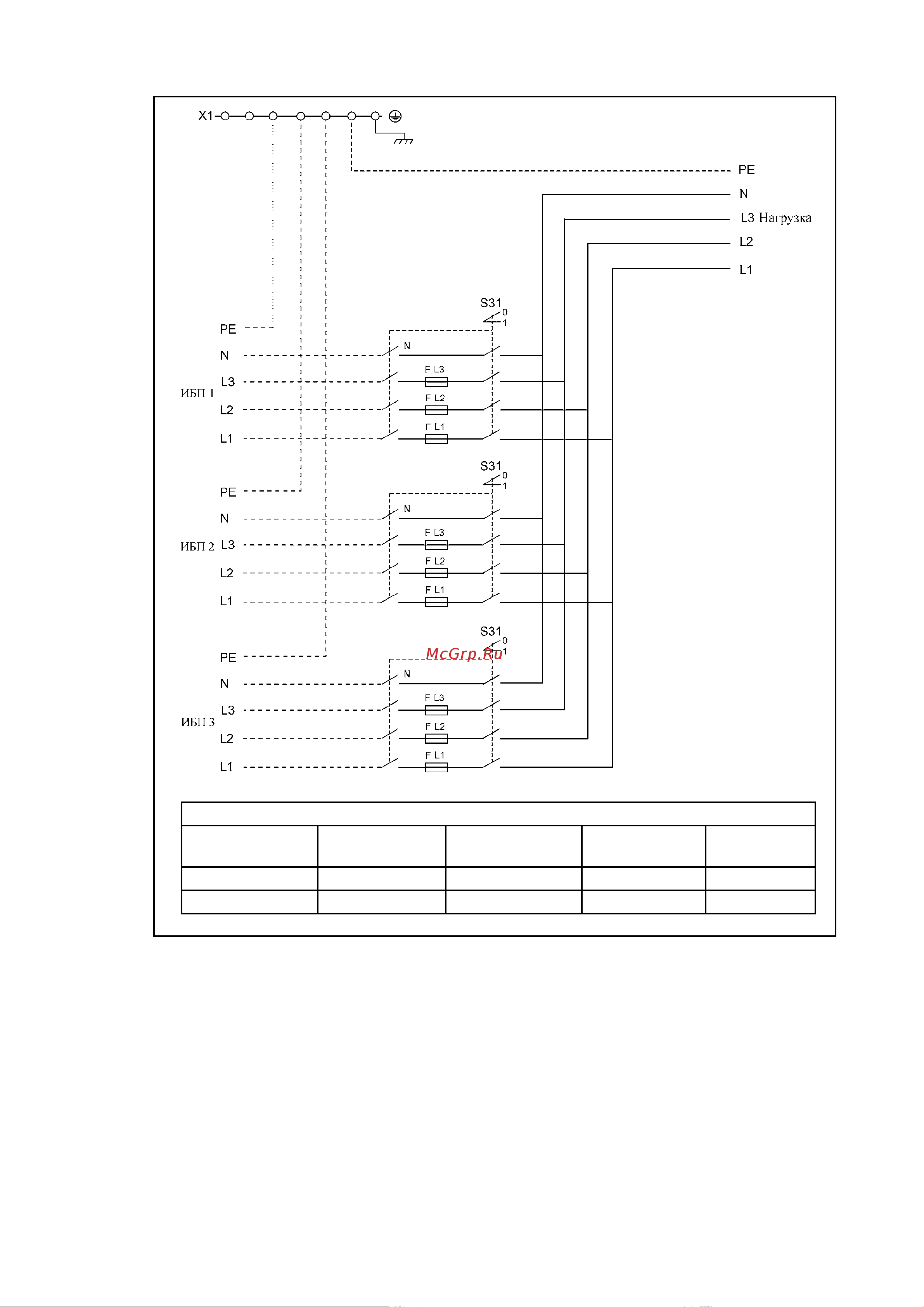

Рис.38. Схема шкафа для ИБП мощностью 120 и 160 кВА
Для определения сечения кабелей посмотрите Руководстово пользователя (1022403)
Процедура подключения:
1. Откройте замок и откройте дверь шкафа.
2. Снимите дверь, окрутив нижнюю петлю.
3. Снимите выключатели S11, S21, S31, открутив их от пластины.
Блокиплавкихпредохранилей(S11,S21,S31)
Мощность ИБП Тип Номинал
Типоразмер
(IEC269)
P/N
120 kVA gL/gG 200 A 690 VAC 2NH 8052350
160 kVA gL/gG 250 A 690 VAC 2NH 1024563
