Руководство пользователя
ИБП 40–160 кВА, 400В 50/60 Гц
1023294
Редакция C
19
Внимание!
ЕслиВынеиспользуетерекомендованныйипоставляемыйпроизводителембата-
рейныйвыключатель,привыборетипавыключателянеобходимообеспечитьего
следующиеосновныехарактеристики–дваполюса,300А,500Впостоянноготока,
термозащита,катушкадистанционногоотключения48Впостоянноготока(напри-
мер,типаABBS5N300TDD-2AU7).

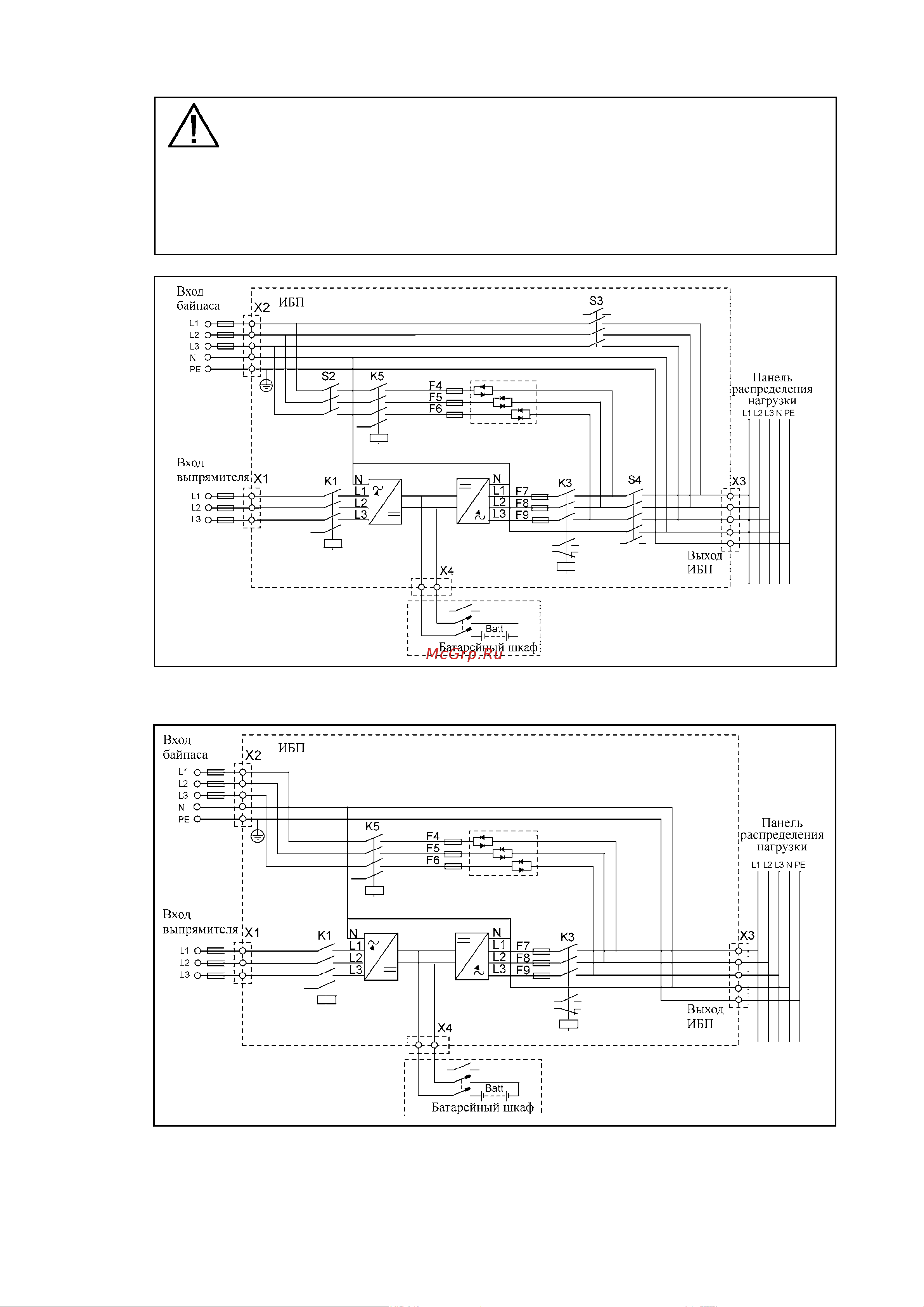

Рис.7. Установка ИБП 40-80 кВА с сервисным переключателем байпаса
Рис.8. Установка ИБП 40-80 кВА без сервисного переключателя байпаса
