Руководство пользователя
ИБП 40–160 кВА, 400В 50/60 Гц
1023294
Редакция C
25

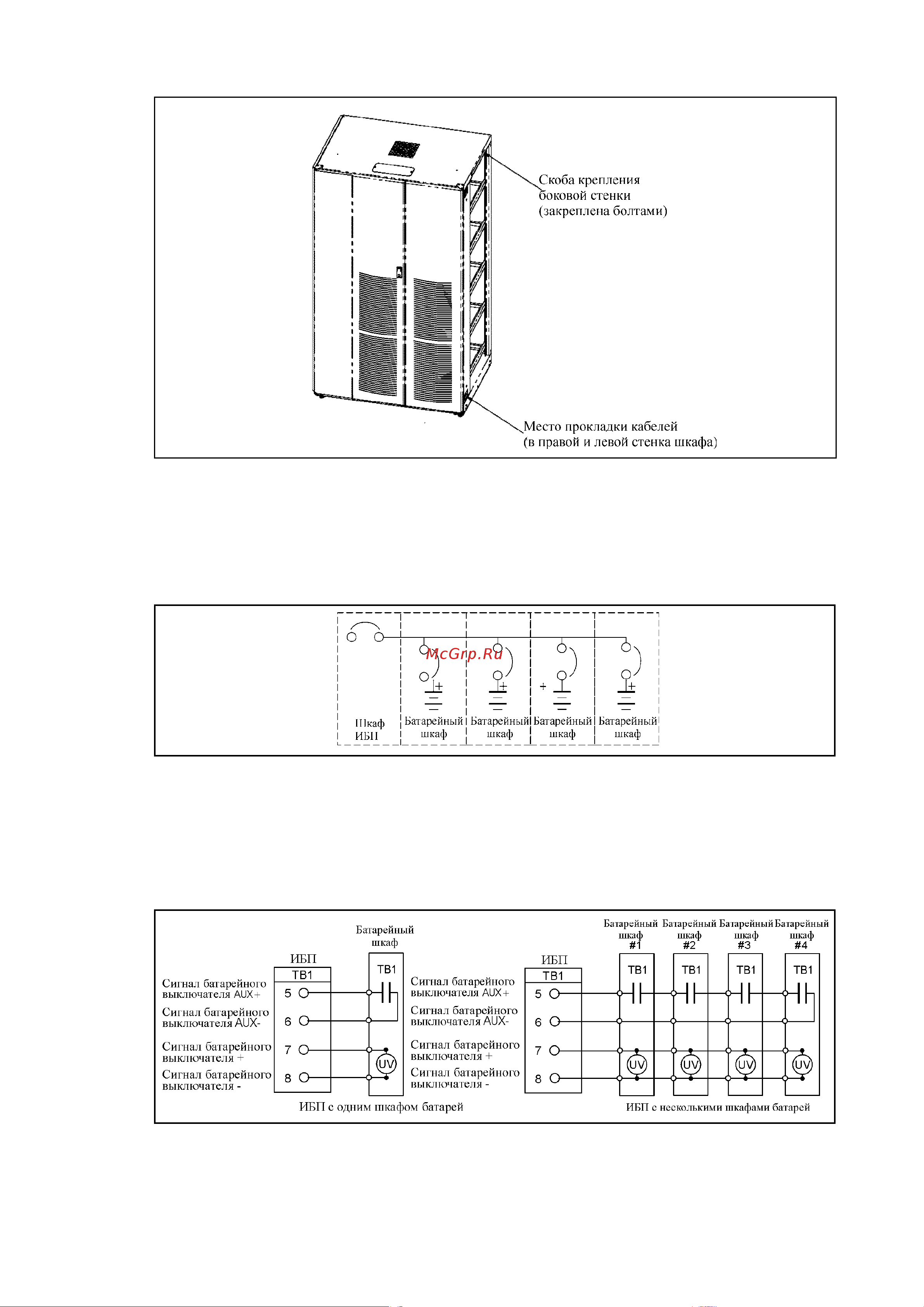

Рис.14. Батарейный шкаф со скобами крепления боковой панели.
4.3.2 Электрическоеподключениебатарейныхшкафов
Батарейные шкафы поставляются с отключенными линейками батарей. Если в системе
используется более одного батарейного шкафа, то ближайший к ИБП шкаф будет
единственным шкафом, батареи которого напрямую подключены к ИБП.
Рис.15. Общая схема подключения нескольких батарейных шкафов.
Для подключения нескольких батарейных шкафов к ИБП:
1. Подключите сигнальный кабель автоматического отключения батарейного выключателя
(UVR) первого батарейного шкафа к стоящему слева от него второму шкафу. Для
подключения кабеля используйте подходящую ответную часть разъема в шкафу.
Рис.16. Схема соединений сигнальных кабелей между шкафами батарей.
