Руководство пользователя
ИБП 40–160 кВА, 400В 50/60 Гц
1023294
Редакция C
64
Внимание!
Адаптер«HotSyncCANBridge»имеетвстроенныетерминальныерезисторыCAN-
шины,которыеможноотключитьспомощьюпереключателяJ7.Заводскаяуста-
новкапоумолчанию–терминальныерезисторыотключены,ипереключатель
находитсявположении2-3.ПроизведитеустановкуJ7всоответствиисконфигура-
циейВашейпараллельнойсистемы:напервомипоследнемИБПвцепочкетерми-
нальныерезисторыдолжныбытьвключены(J7вположении1-3),наостальных
-отключены.
В дополнение к кабелям CAN-шины следует установить резервную цепочку кабелей между
ИБП, необходимую для синхронизации работы системы в режиме байпаса.

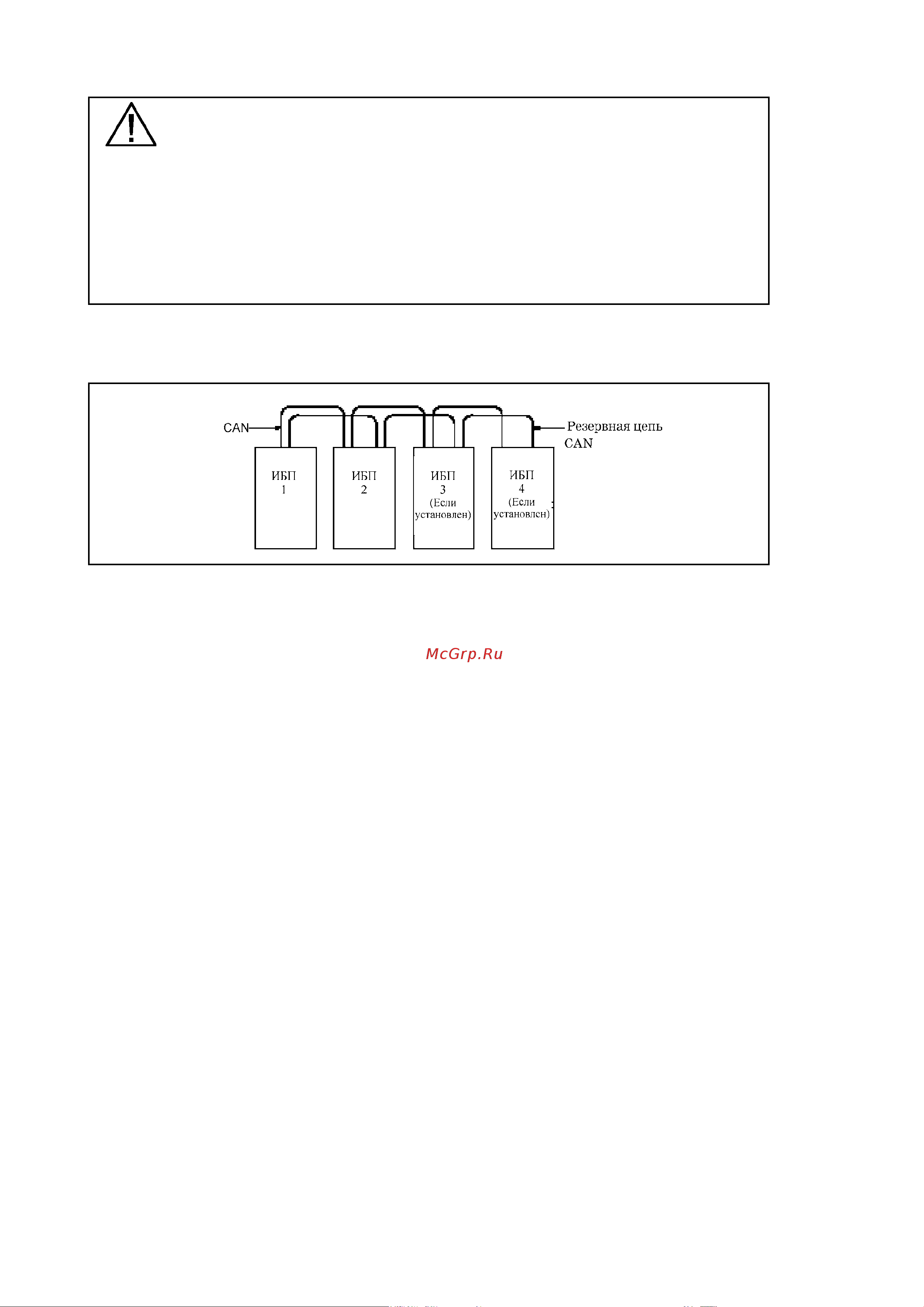

Рис.42. Связь между адаптерами в параллельной системе ИБП.
