Руководство пользователя
ИБП 40–160 кВА, 400В 50/60 Гц
1023294
Редакция C
12
3.2. Распаковкаиприемка
ИБП поставляется прикрепленным к паллете специальными транспортировочными болтами
и скобами. Для снятия ИБП с паллеты необходимо:
1. Перед снятием с паллеты убедитесь, что ИБП находится в месте предполагаемого
монтажа.
2. Откройте замок передней двери ИБП и саму дверь.
3. Если регуляторы уровня (ножки-упоры) шкафа не освобождены полностью, открутите
их до полного освобождения колес ИБП.
4. Снимите транспортировочные болты и скобы, крепящие ИБП к паллете.
5. Слегка поворачивая, подкатите ИБП к заднему краю паллеты. Как только паллета начнет
наклоняться, осторожно снимите ИБП с паллеты.
6. Подкатите ИБП в место предполагаемой установки.
7. С помощью регулировочных винтов выровняйте шкаф по вертикали и зафиксируйте его
положение таким образом, чтобы ИБП устойчиво стоял на своих ножках-упорах.
Внимание!
ИБПявляетсявесьматяжелымустройством.Принесоблюденииинструкций
пораспаковкеиустановкеонможетопрокинуться,чтоприведетктяжелым
нежелательнымпоследствиям.

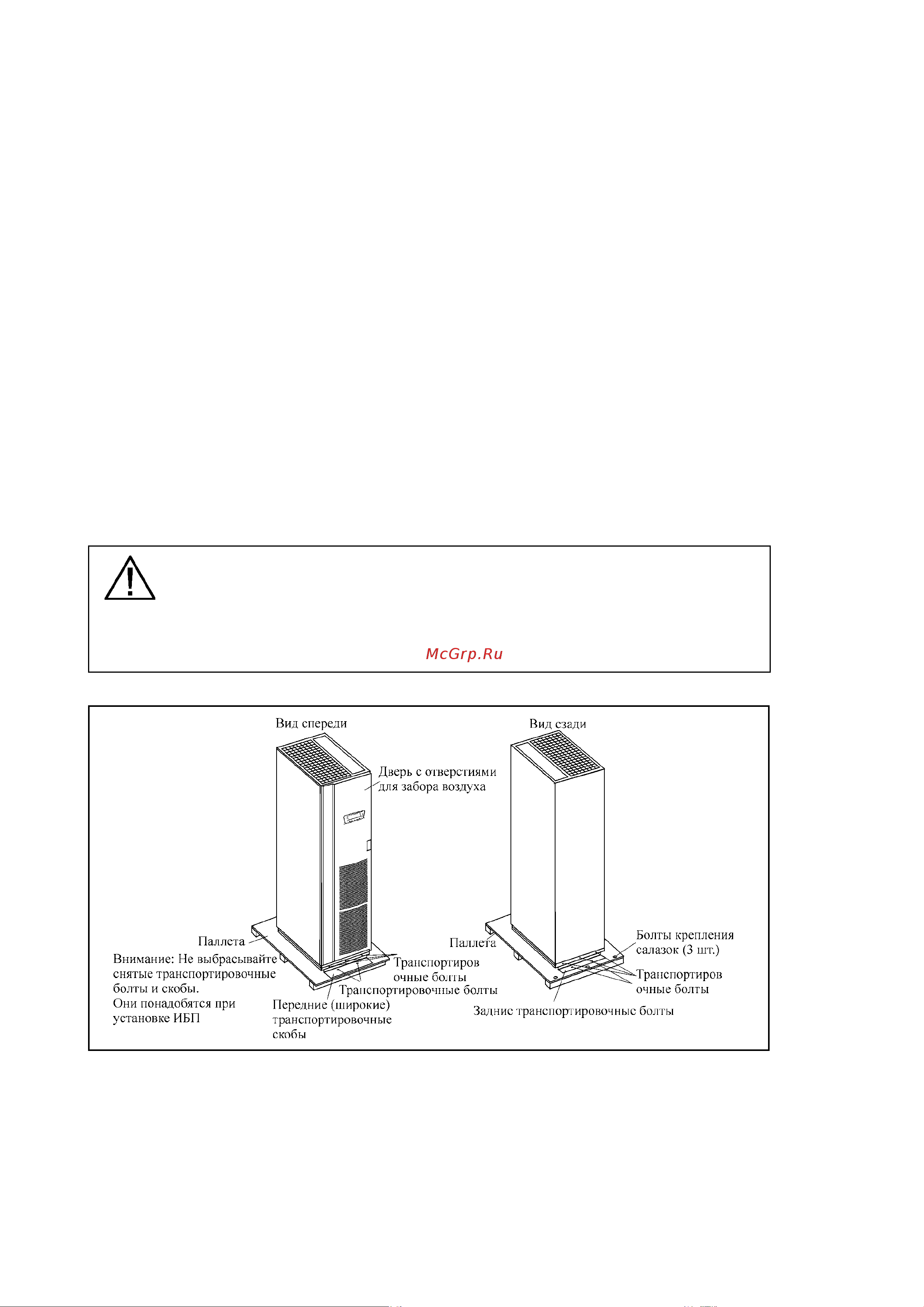

Рис.4. Снятие транспортировочных болтов и скоб.
