Руководство пользователя
ИБП 40–160 кВА, 400В 50/60 Гц
1023294
Редакция C
33

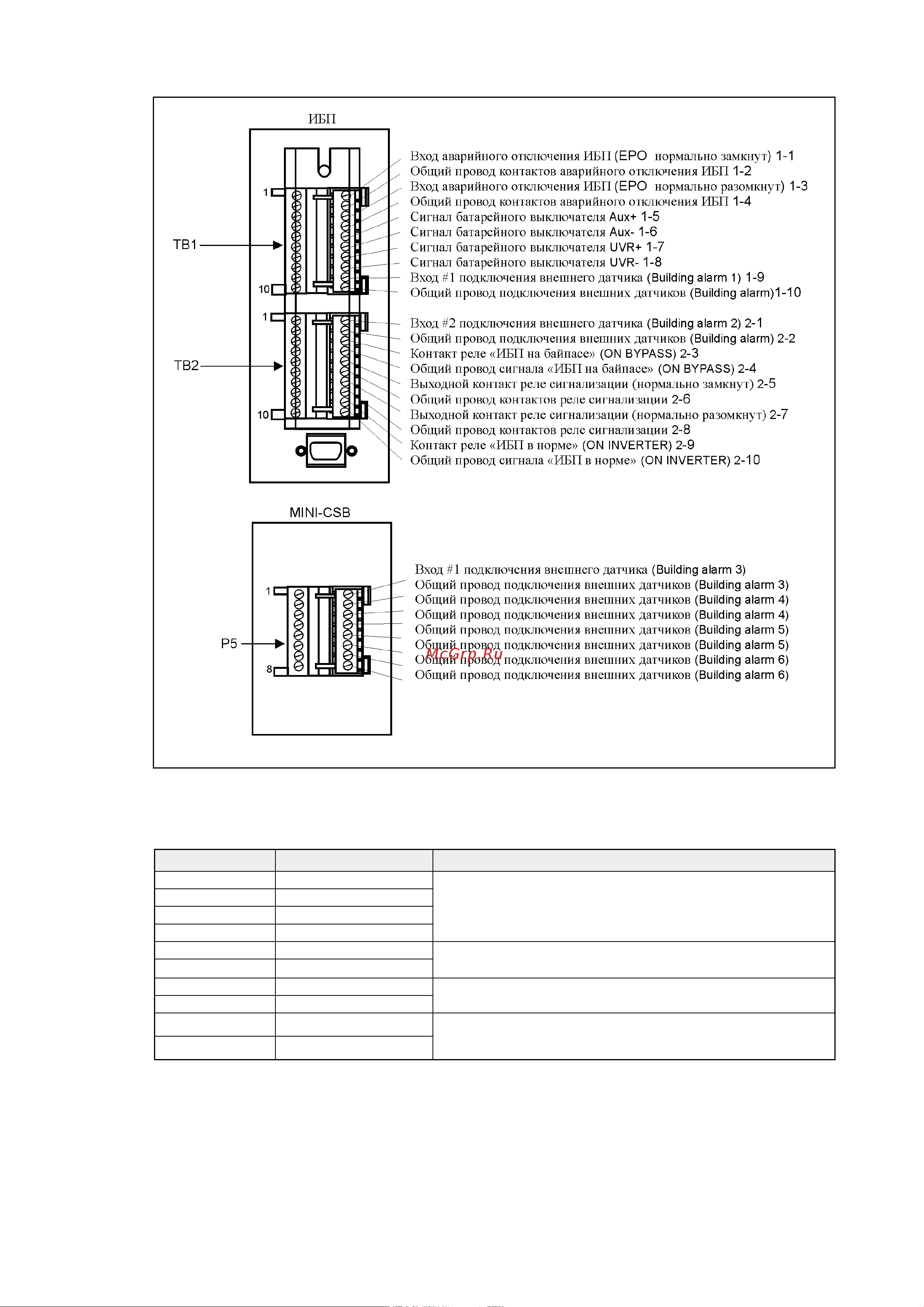

Рис.22. TB1, TB2, TB5 (опции) входные и выходные соединения
Колодка TB 1 Имя сигнала Описание
1 External EPO NC
Нормально замкнутый и нормально разомкнутый сухие релей-
ные контакты аварийного отключения ИБП
2 External EPO Com
3 External EPO NO
4 External EPO Com
5 Battery Aux +
Контакты используются для индикации состояния батарейного
выключателя ИБП – включен или выключен
6 Battery Aux -
7 Battery UVR +
Управляющий сигнал для удаленного отключения батарейного
выключателя
8 Battery UVR -
9 Building Alarm 1
Программируемые пользователем сигналы тревоги. Активизи-
руются при изменении состояния удаленных релейных датчиков
(сухих контактов)
10 Building Alarm Return
Таблица4. Сигналы клеммной колодки TB1.
