Руководство пользователя
ИБП 40–160 кВА, 400В 50/60 Гц
1023294
Редакция C
52
7.11.2. ПереводпитаниянагрузкиссервисногомеханическогобайпасанаИБП
Для перевода защищаемой нагрузки с сервисного механического байпаса обратно на ИБП
без перерыва в электропитании:

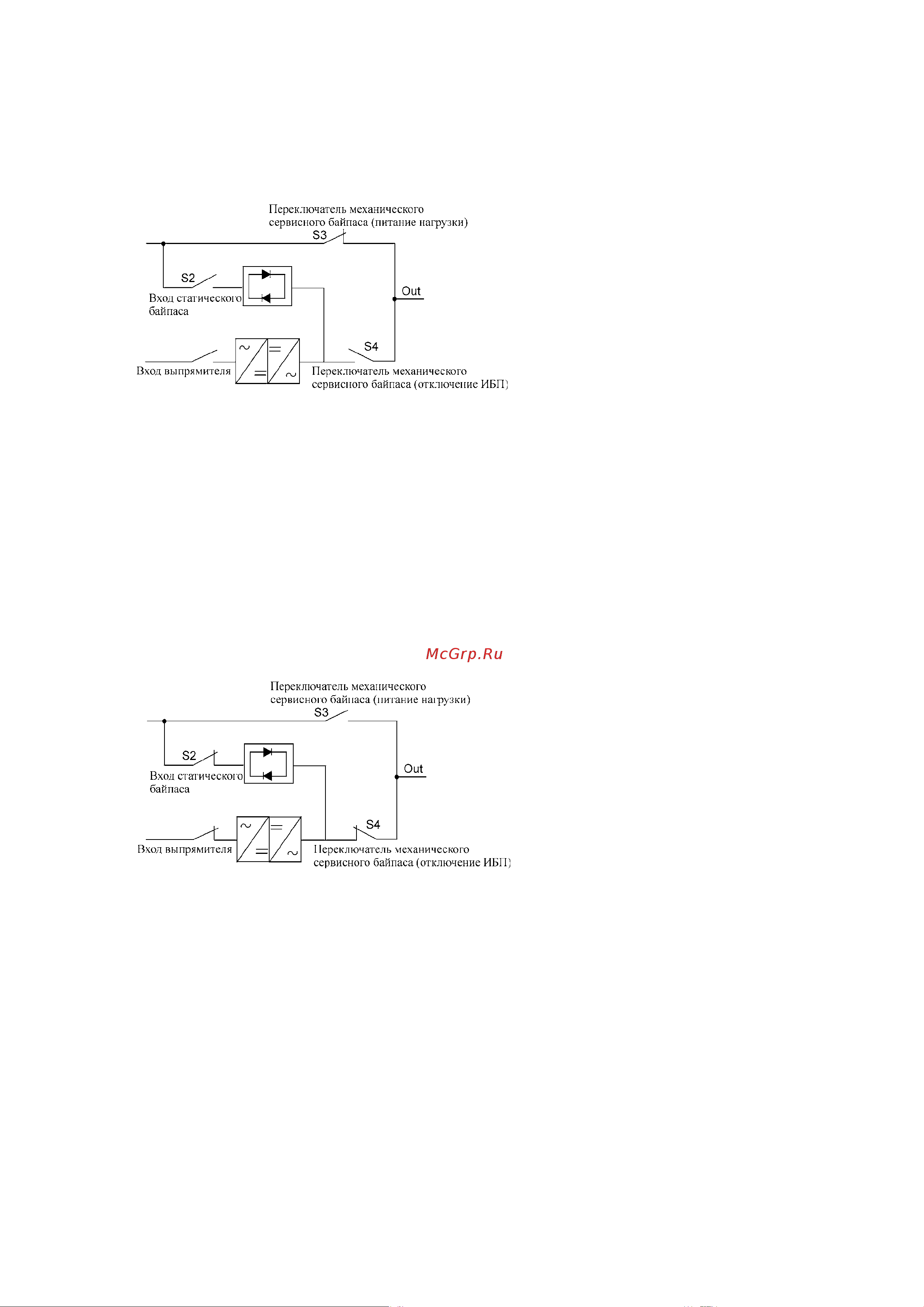

1. Убедитесь, что система находится в следующем исходном состоянии:
2. Включите выключатель выпрямителя для подключения входа ИБП.
3. Включите переключатель S2 для подачи питания на вход электронного статического
байпаса ИБП.
4. Включите ИБП в режим BYPASS – см. п.7.2.
5. Включите переключатель S4 для подключения выхода ИБП к нагрузке – нагрузка
питается через работающие в параллель статический байпас и сервисный
механический байпас (переключатель S3).
6. Выключите переключатель S3. Нагрузка питается через статический байпас ИБП.
7. Переведите ИБП из режима BYPASS в нормальный режим NORMAL – см. п.7.5.
Убедитесь, что ИБП работает в нормальном режиме и его инвертор питает нагрузку.
8. Теперь ИБП находится в режиме NORMAL:
