Eaton Powerware 9390 [22/74] Внимание
![Eaton Powerware 9390 [22/74] Внимание](/views2/1065527/page22/bg16.png)
Руководство пользователя
ИБП 40–160 кВА, 400В 50/60 Гц
1023294
Редакция C
22

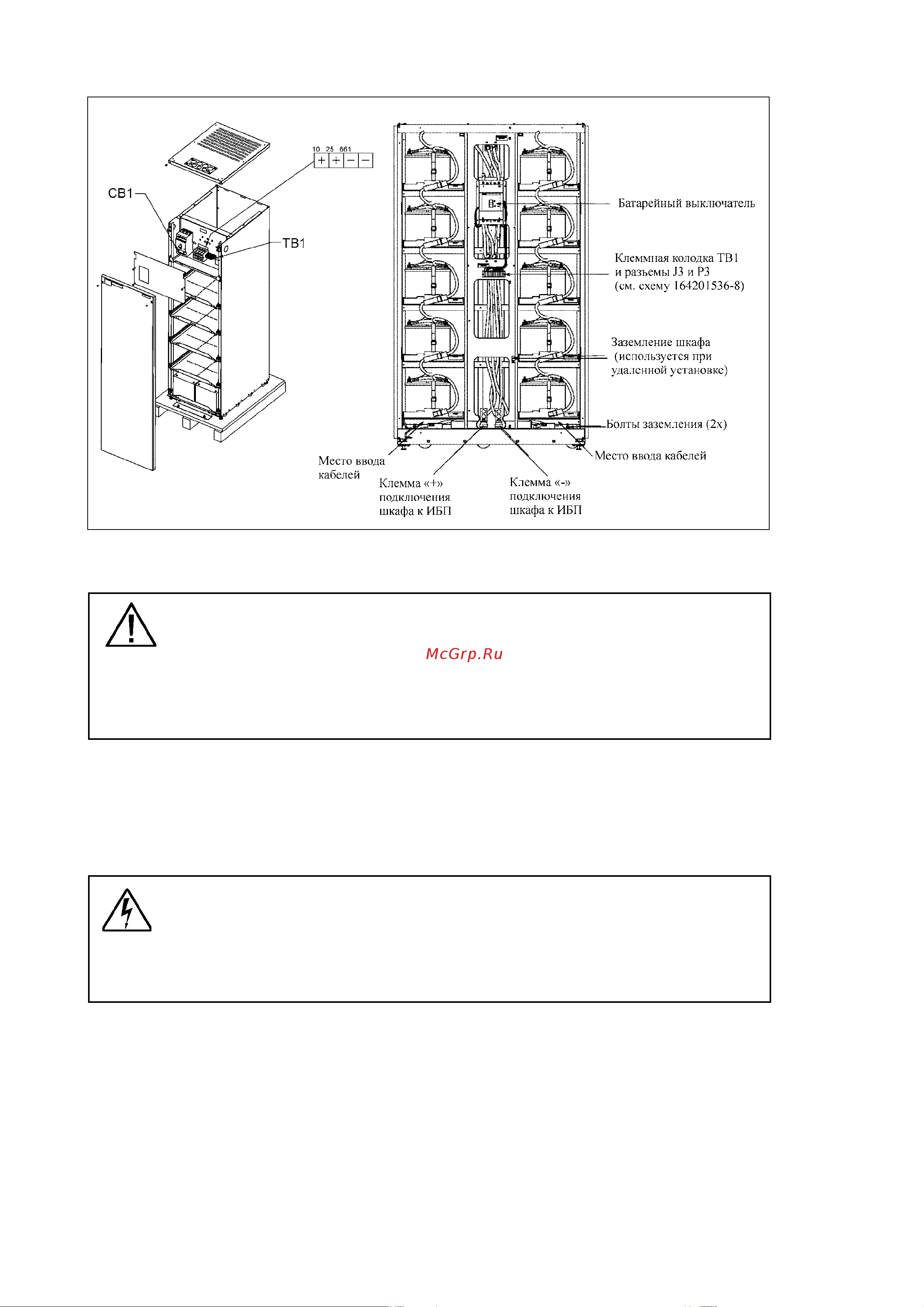

Рис.11. Малый и большой батарейные шкафы с открытыми дверями и расположением клемм
Внимание!
Расстояниемеждубатарейнымилотками(этажамишкафа)290мм.Этоследует
учитыватьпривыборетипаиразмерабатарей,всегдаоставляябезопасныйзазор
междубатареейиследующимлотком.Максимальнодопустимаяплощадьаккуму-
ляторнойбатареи175ммx329мм.
4.3.1. Механическаяустановкабатарейногошкафа
В приведенных ниже инструкциях предполагается, что батарейный шкаф устанавливается
слева от ИБП.
Внимание!
Вшкафусустановленнымибатареямиприсутствуетопасноедляжизнивысокое
напряжение.Любыеработывнутришкафа(установкаилисервис)могут
выполнятьсятолькоспециальноподготовленнымперсоналом.
1. Убедитесь, что ИБП установлен строго в соответствии с требованиями настоящего
Руководства, надежно зафиксируйте все его упоры и скобы.
2. Подкатите батарейный шкаф к месту его установки слева от ИБП.
3. Достаньте комплект монтажных элементов (закреплен пластиковыми хомутами на
внутренней стороне двери шкафа) – он понадобится позже.
