Руководство пользователя
ИБП 40–160 кВА, 400В 50/60 Гц
1023294
Редакция C
40

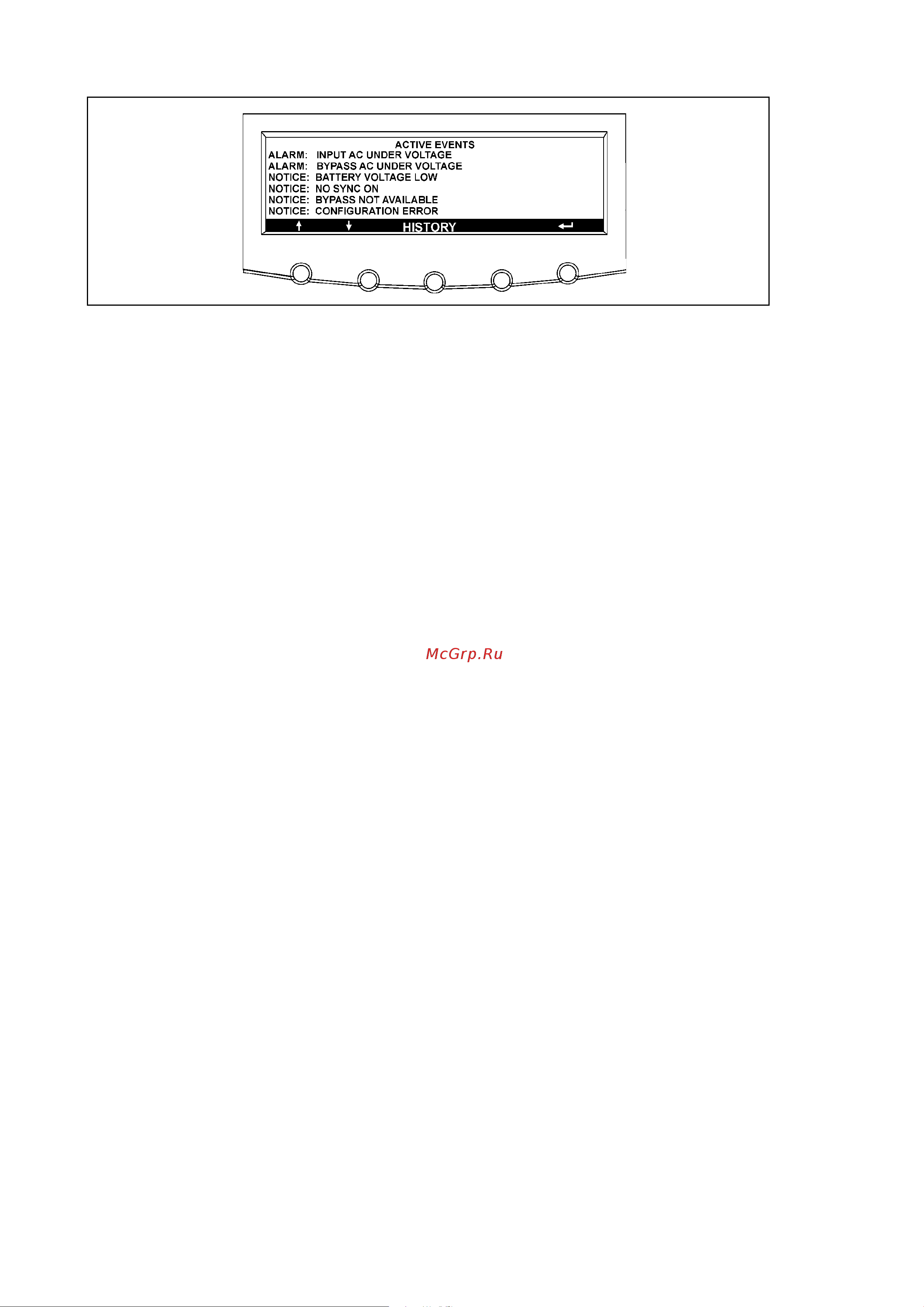

Рис.27. Экран активных событий (сообщений).
Если в режиме просмотра текущих активных событий нажать клавишу HISTORY, ИБП
отобразит на экране список всех последних сообщений, зафиксированных системой (память
событий). Память событий всегда хранит 500 последних сообщений, при поступлении новых
самые старые из памяти стираются.
Память событий (History Log) отображает сообщения с привязкой к следующим группам:
• Статус Пользователя или Сервисного инженера
• Инструкция пользователю
• Предупреждение пользователю
• Проверьте ИБП
• Расписание сервиса
• Выключение ИБП
• Неисправность ИБП
При входе в данный режим на дисплее отображаются самые последние сообщения – для
просмотра полного списка сообщений используйте клавиши UP и DOWN. Для возврата
в предыдущее меню просмотра только текущих активных сообщений, нажмите клавишу
EVENTS.
6.2.2. Режимпросмотраданныхизмерений
Для входа в меню просмотра параметров сети и нагрузки (результаты измерений), нажмите
клавишу METERS в Главном меню. Навигация по меню осуществляется с помощью клавиш
UP и DOWN. Результаты текущих измерений отображаются в информационной области
дисплея ИБП.
В режиме Input screen дисплей отображает текущие значения входного напряжения (фаза-
фаза), входного тока (по каждой фазе), частоты сети, полной и активной потребляемой ИБП
от сети мощности в кВА и кВт, а также величины коэффициента мощности.
В режиме Bypass screen дисплей отображает текущие значения напряжения на входе
байпаса (фаза-нейтраль), выходного тока ИБП (по каждой из фаз), частоты сети, мощности в
кВА и кВт, а также величины коэффициента мощности.
В режиме Battery screen дисплей отображает текущие значения напряжения на батареях
(Вольт), тока батарей (Ампер), степени старения батарей и ожидаемого время работы от батарей.
При значительном 80% устаревании батарей ИБП отображает предупреждение «Check Battery»
(«Проверьте состояние батарей»).
В режиме Output screen дисплей отображает текущие значения выходного напряжения
ИБП (фаза-нейтраль), тока нагрузки (по каждой из фаз), частоты, мощности, потребляемой
нагрузкой в кВА и кВт, а также коэффициента мощности нагрузки.
