Руководство пользователя
ИБП 40–160 кВА, 400В 50/60 Гц
1023294
Редакция C
29
5. Возьмите жгут сигнальных проводов первого батарейного шкафа – они предназначены
для подключения к цепям управления автоматических батарейных выключателей.
Подключите разъем этого кабеля к соответствующей ответной части батарейного шкафа,
а сам кабель доведите до шкафа ИБП. Подключите второй конец сигнального кабеля к
колодке ТВ2 в правой верхней части ИБП.
6. Подключите силовые кабели от колодок (+) и (-) в нижней части первого батарейного шкафа к
соответствующим колодкам ИБП E4 (+) и E5 (-).
7. Убедитесь, что батарейные выключатели ВСЕХ батарейных шкафов находятся в
положении OFF (выключены), и восстановите соединения всех линеек батарей внутри
шкафа путем подключения красного провода каждого из нижестоящих лотков с батареями
к черному контакту в передней части вышестоящего лотка. Завершите восстановление
соединений, подключив нижний лоток к верхнему как описано выше.
8. Повторите п. 7 для каждого из устанавливаемых батарейных шкафов, затем переходите
к п. 9.
9. Закройте дверцы всех батарейных шкафов.
10. Установите снятые ранее защитные металлические панели (экраны) лицевой части ИБП
и закройте дверь ИБП.
При установке батарейных шкафов отдельно от ИБП рекомендуется устанавливать
дополнительный общий выключатель батарей. Установка подобного внешнего выключателя
может также потребоваться в соответствии с местными правилами безопасности. Такой
внешний выключатель может дополнительно поставляться вместе с ИБП и должен
устанавливаться между всем комплексом батарейных шкафов и ИБП.

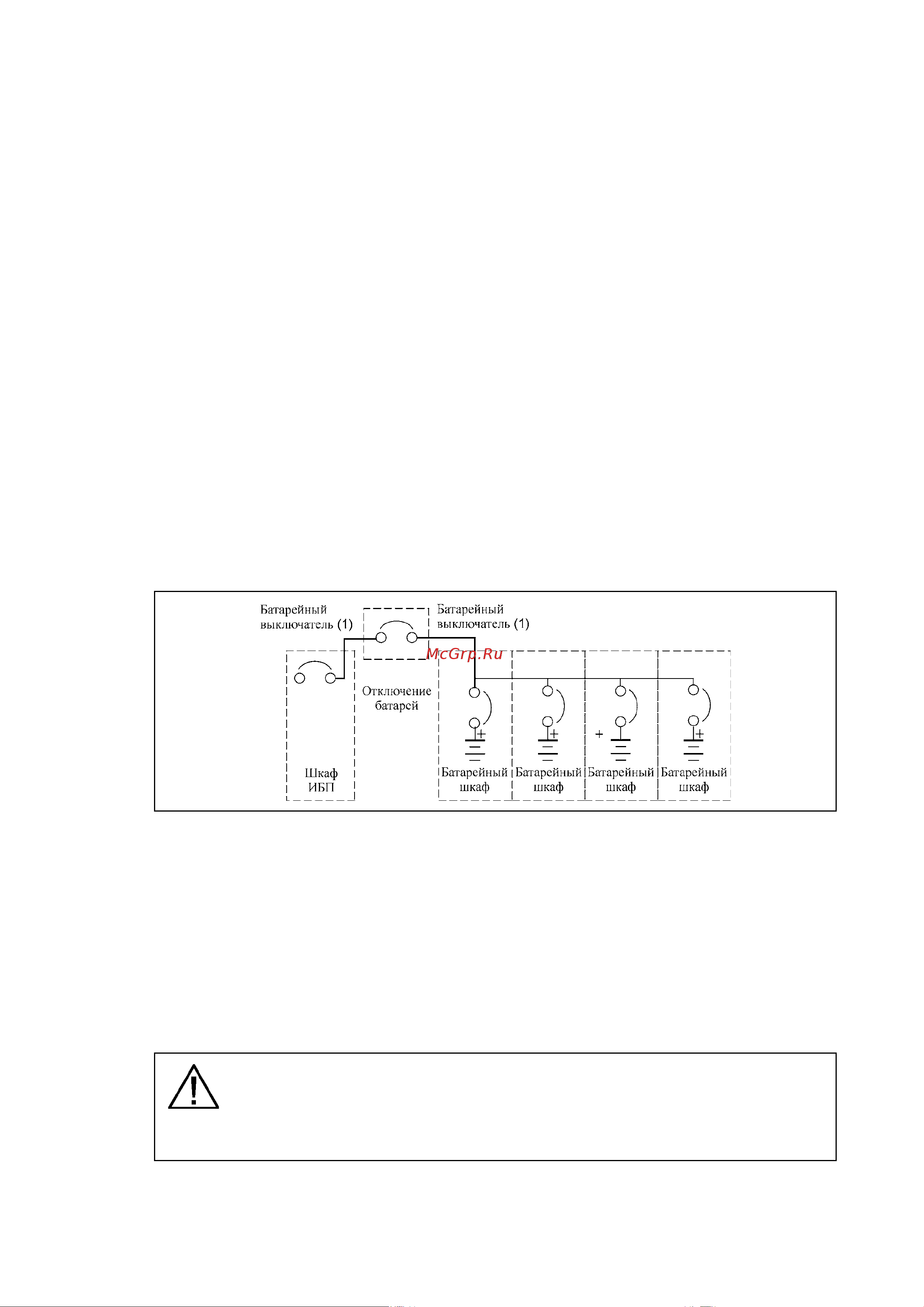

Рис.19. Установка батарейных шкафов отдельно от ИБП
4.4.Стеллажибатарей
Наряду с батарейными шкафами допускается монтаж аккумуляторных батарей на открытых
стеллажах – Вам понадобятся не только сами стеллажи, но и соединительные кабели и
специальные автоматические выключатели батарейных блоков (см. предыдущий рисунок).
В качестве руководства по монтажу батарей на открытых стеллажах используйте
соответствующие инструкции и схему подключения стандартных шкафов батарей.
Внимание!
Металлическиестеллажинеобходимолибогальваническиизолироватьотсамих
батарейиместаустановки,либообеспечиватьихнадежноезаземление(EN50272-2).
