Руководство пользователя
ИБП 40–160 кВА, 400В 50/60 Гц
1023294
Редакция C
41

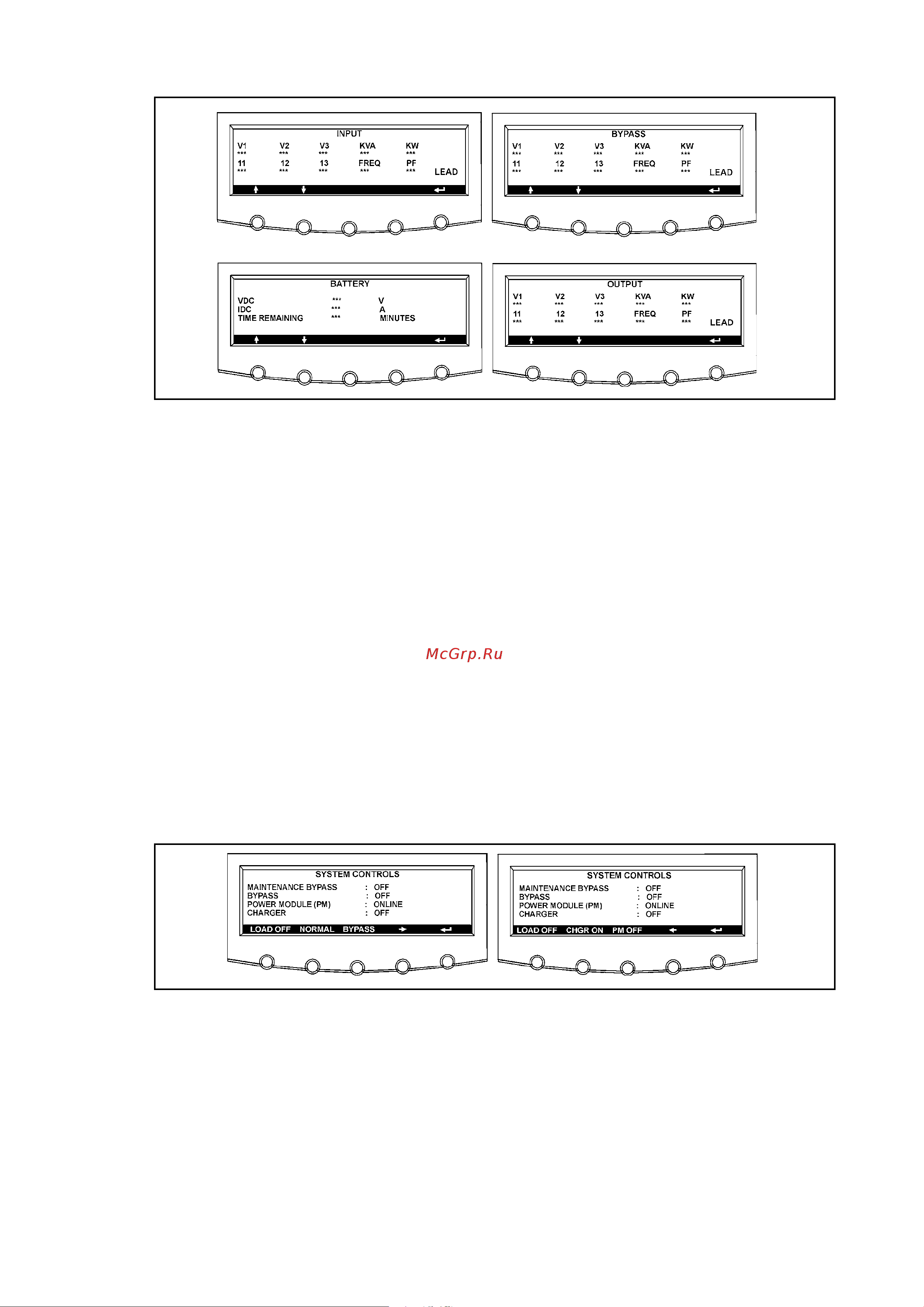

Рис.28. Формат представления данных на дисплее ИБП.
В режиме Output Current Screen дисплей отображает в режиме реального времени в
графической форме ток нагрузки по каждой из фаз.
6.2.3. УправлениережимомработыИБП
При нажатии клавиши CONTROLS в главном меню дисплей переходит в режим System
Controls, позволяя управлять режимом работы ИБП. В этом режиме доступны следующие
функции:
- LOAD OFF (отключить питание нагрузки);
- NORNMAL (перевести ИБП в нормальный режим работы on-line);
- BYPASS (перейти в режим статического байпаса);
- CHGR ON/OFF (управление зарядным устройством);
- PM ON/OFF (управление силовыми модулями);
На дисплее также отображается текущее состояние и статус ИБП – питается ли нагрузка
от инвертора или через линию статического байпаса, включен ли внешний байпас, а также
режимы работы силовых модулей и модуля заряда батарей.
С помощью клавиш RIGHT и LEFT можно выбирать любой из двух возможных экранов для
доступа к соответствующим функциям управления..
Рис.29. Управление режимом работы ИБП (2 экрана).
Последовательное нажатие клавиш CHGR и PM изменяет режим работы соответствующих
модулей на противоположный (включен или выключен).
