Руководство пользователя
ИБП 40–160 кВА, 400В 50/60 Гц
1023294
Редакция C
17

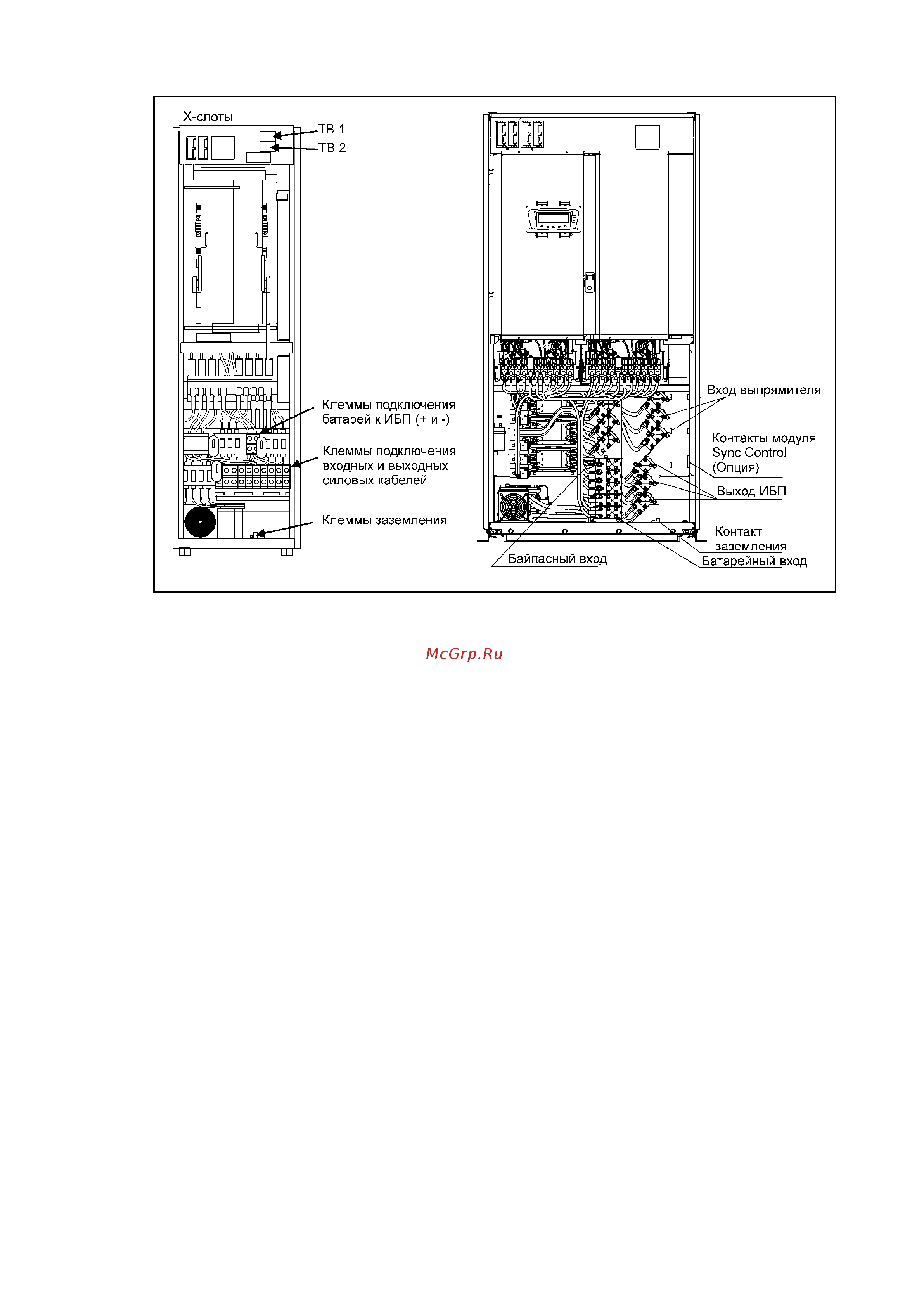

Рис.6. ИБП (40-80, 100-160 кВА) расположение силовых и коммуникационных клемм
4.2. Подключениесиловыхкабелей
Следуйте следующему порядку подключения ИБП:
1. Обесточьте распределительный щит, к которому должен быть подключен ИБП.
2. Для большей безопасности снимите плавкие предохранители с используемых силовых
линий. Проведите дополнительные измерения и убедитесь, что щит обесточен!
3. На всех входных кабелях должны быть установлены легкодоступные устройства
отключения (автоматы) с зазором между контактами не менее 3 мм.
В ИБП установлена система автоматического отключения и защиты входных
цепей от обратного напряжения, поступающего с выхода ИБП. Однако, для
большей безопасности, при выполнении работ необходимо повесить таблички с
предупреждающими надписями на все элементы удаленного распределительного
щита, связанные с силовыми цепями ИБП и подключенной нагрузки: «Отключите
источник бесперебойного питания (ИБП) прежде чем работать с этой цепью».
4. Убедитесь, что электропроводка в месте установки и подключения ИБП выполнена в
соответствии с общими требованиями. Также проверьте соответствие предохранителей,
автоматических выключателей и сечения кабелей приведенным ниже таблицам для ИБП
мощностью 40-160 кВА.
5. ИБП подключается в соответствии со схемами, приведенными в настоящем Руководстве.
Обратите особое внимание на правильность заземления всех элементов системы и
выполнение заземления в соответствии с местными стандартами и правилами.
