Eaton Powerware 9390 [14/74] Распоковкабатарейногошкафа
![Eaton Powerware 9390 [14/74] Распоковкабатарейногошкафа](/views2/1065527/page14/bge.png)
Руководство пользователя
ИБП 40–160 кВА, 400В 50/60 Гц
1023294
Редакция C
14
3.5 Распоковкабатарейногошкафа
Батарейный шкаф поставляется прикрученным к паллете, состоящей из четых угловых
металлических крепежей, закрепленных на двух деревянных опорах, размером 4х6 дюйма.
1. Откройте замок, расположенный на лицевой панели, и откройте дверь.
2. Снимите двери. Открутите удерживающий винт, расположенный на оси вращения
нижней петли, затем приподнимая дверь снимите ее. Сохраните снятый крепеж для
установки двери на место.
3. Установите 4 полдюймовых болта, предназначенных для поддомкрачивания ИБП, в
отверстия с резьбой на переднем и заднем угловых крепежах. Установите защитные
упоры на болты, чтобы защитить пол от повреждения, и выкрутите болты до контакта
с полом.

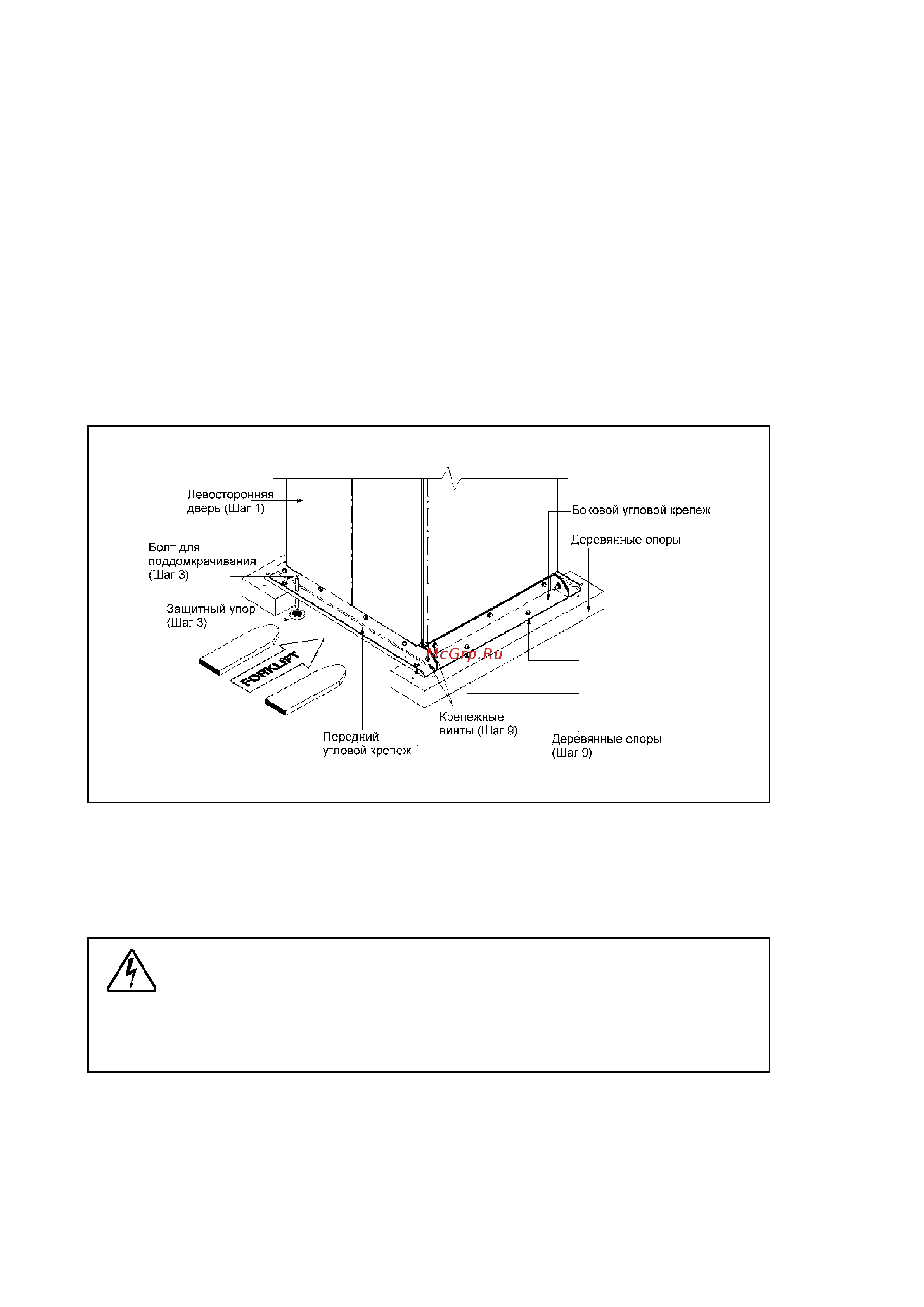

Рисунок5. Снятие транспортировочного крепежа
4. Ослабьте, но не выкручивайте полностью, винты, удерживающее деревянные опоры,
на переднем и заднем угловых крепажах.
Внимание
МОЖНОПОЛУЧИТЬСЕРЬЕЗНЫЕТРАВМЫИПОВРЕЖДЕНИЯ.Батарейный
шкафоченьтяжелый.Еслираспаковкапроизводитсяневсоответсвиис
инструкцией,тошкафможетопрокинуться.
5. Последовательно поворачивайте поддомкрачивающие болты до тех пор пока
расстояние между полом и деревянными опорами не будет порядка 3 мм.
