Руководство пользователя
ИБП 40–160 кВА, 400В 50/60 Гц
1023294
Редакция C
42
6.2.4. УстановкапараметровИБП
Нажатием клавиши SETUP в главном меню осуществляется вход в базовый уровень (уровень
0) режима настройки параметров ИБП (Setup).Здесь можно отрегулировать контрастность
дисплея, посмотреть версию внутреннего программного обеспечения и модель ИБП, а
также ввести пароль доступа к функциям следующего уровня меню (уровень 1). Имейте
ввиду, что базовый уровень 0 режима установок параметров ИБП доступен всегда – паролем
защищается доступ только к уровню 1.
С помощью клавиш навигации по меню UP и DOWN можно выбрать требуемый параметр
(выделяется цветом на экране), затем нажать клавишу SELECT для входа в режим его
настройки.
Для доступа к уровню 1 необходимо ввести пароль. С помощью клавиш управления
курсором выберите строку ENTER PASSWORD (ВВЕСТИ ПАРОЛЬ) и нажмите ENTER.
Затем введите пароль, перебирая знакоместа с помощью клавиш LEFT или RIGHT, а
вводимые символы – с помощью клавиш UP или DOWN. Заводская установка пароля
(установка по умолчанию) – два символа «L1». По окончании ввода пароля нажмите
клавишу DONE.

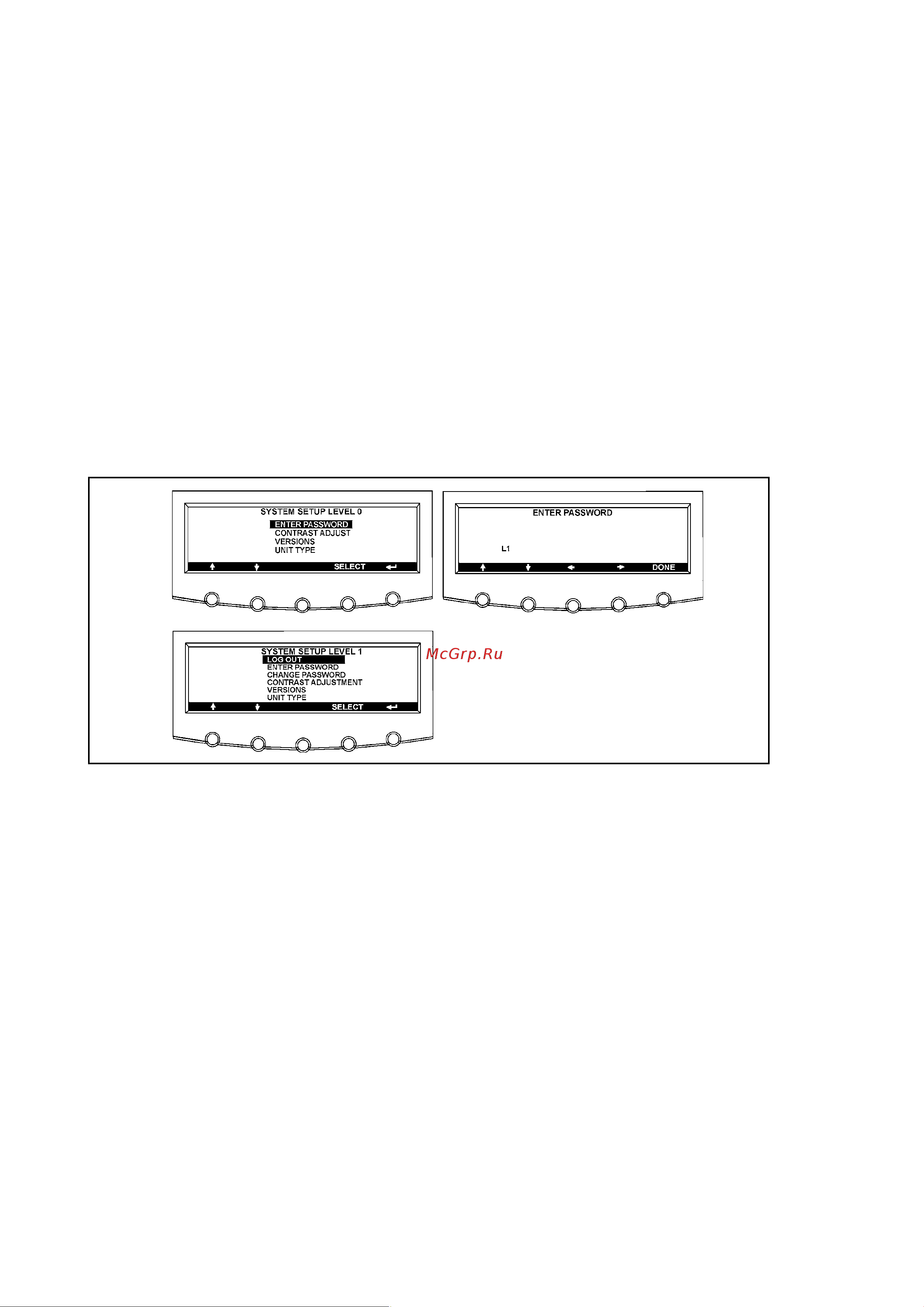

Рис.30. Настройка параметров ИБП и ввод пароля, уровни доступа 0 и 1.
Здесь можно произвести установку времени и даты, параметров коммуникационного СОМ-
порта ИБП, сменить пароль и вернуться на базовый уровень 0. На уровне 1 также доступны
все функции уровня 0. Клавишами UP и DOWN осуществляется навигация по доступным
функциям, а клавиша SELECT используется для входа в режим редактирования настроек
выбранного параметра.
Например, чтобы изменить параметры настройки коммуникационного порта ИБП, выберите
функцию «COM PORT SETUP» (доступ только на уровне 1) – на дисплее отобразится
список доступных номеров СОМ-порта. Клавиша SELECT используется для выбора номера
настраиваемого СОМ-порта и входа в режим настройки его параметров (скорость, число бит
и т.д.). Для выхода из режима выбора порта используется клавиша RETURN, для выхода из
режима редактирования параметров порта без сохранения сделанных изменений - клавиша
ABORT, для сохранения сделанных изменений – клавиша SAVE.
