Eaton Powerware 9390 [21/74] Шкафыбатарей
![Eaton Powerware 9390 [21/74] Шкафыбатарей](/views2/1065527/page21/bg15.png)
Руководство пользователя
ИБП 40–160 кВА, 400В 50/60 Гц
1023294
Редакция C
21
4.3. Шкафыбатарей
Вместе с батарейными шкафами поставляются все необходимые соединительные силовые
и сигнальные кабели. Шкаф с аккумуляторными батареями может устанавливаться как
слева, так и справа от ИБП. Однако для удобства сервисного обслуживания рекомендуется
устанавливать батареи слева от шкафа ИБП. При этом все шкафы имеют перфорированные
отверстия в боковых стенках для прокладки соединительных кабелей и проводов.
Выдвижные лотки и элементы быстрого поэтажного отключения блоков батарей
значительно сокращают время монтажа аккумуляторов и повышают удобство их сервисного
обслуживания. Расположенный внутри каждого батарейного шкафа автоматический
выключатель обеспечивает не только защиту системы от короткого замыкания, но и
отключение шкафа батарей от ИБП при проведении сервисных работ.
Батарейные шкафы используют естественную конвекцию для поддержания нормальной
температуры внутри шкафа. Забор воздуха происходит через вентиляционные отверстия
передней стенки, а выход – через соответствующий отверстия в верхней части шкафа. При
установке шкафов следует обеспечить беспрепятственный доступ воздуха к указанным
вентиляционным отверстиям.
• Система должна устанавливаться на ровной горизонтальной поверхности.
• Установка и эксплуатация системы должна производиться только в помещениях с
контролируемой влажностью и температурой и обеспечивающих защиту от попадания
внутрь шкафов токопроводящего мусора.

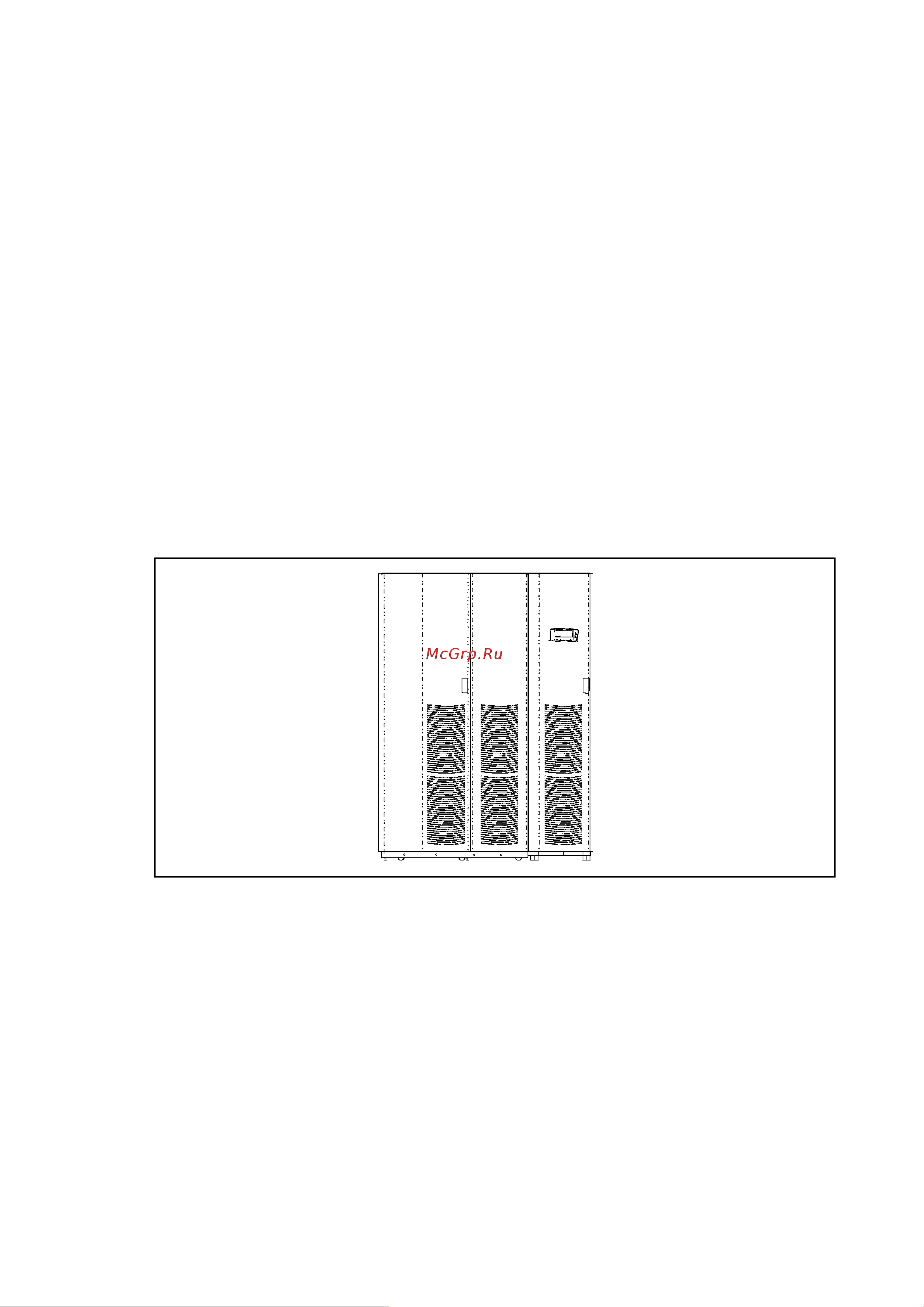

Рис.10. ИБП 40-80 кВА с большим батарейным шкафом
Батарейные шкафы предназначены для использования как в типовых офисных помещениях,
используемых для установки компьютерной техники, так и в промышленных условиях.
Тем не менее, работа с ними требует определенных мер предосторожности. При работе с
аккумуляторными батареями и шкафами следует:
• Снимать наручные часы, металлические кольца, браслеты и другие ювелирные украшения.
• Использовать инструмент только с изолированными ручками.
• Использовать изолирующие резиновые перчатки и соответствующую обувь.
• Никогда не класть инструмент или иные металлические предметы ни на крышку
батарейного шкафа, ни на сами аккумуляторные батареи внутри шкафа.
• Никогда ни наклонять шкаф с батареями более чем на 10°.
