Руководство пользователя
ИБП 40–160 кВА, 400В 50/60 Гц
1023294
Редакция C
27
5. Первый (или единственный) батарейный шкаф поставляется с полным комплектом кабелей и
проводов для подключения к ИБП. Подключите силовые кабели от колодок (+) и (-) первого
батарейного шкафа к соответствующим колодкам ИБП E4 (+) и E5 (-).
6. Убедитесь, что батарейные выключатели ВСЕХ батарейных шкафов находятся в
положении OFF (выключены), затем восстановите соединения всех линеек батарей
внутри первого шкафа путем подключения красного провода каждого из нижестоящих
лотков с батареями к черному контакту в передней части вышестоящего лотка. Завершите
восстановление соединений, подключив нижний лоток к верхнему как описано выше.
7. Повторите п. 6 для каждого из устанавливаемых батарейных шкафов, затем переходите
к п. 8.
8. Закройте дверцы всех батарейных шкафов.
9. Установите снятые ранее защитные металлические панели (экраны) лицевой части ИБП
и закройте дверь ИБП.
4.3.3. УстановкабатарейныхшкафовотдельноотИБП

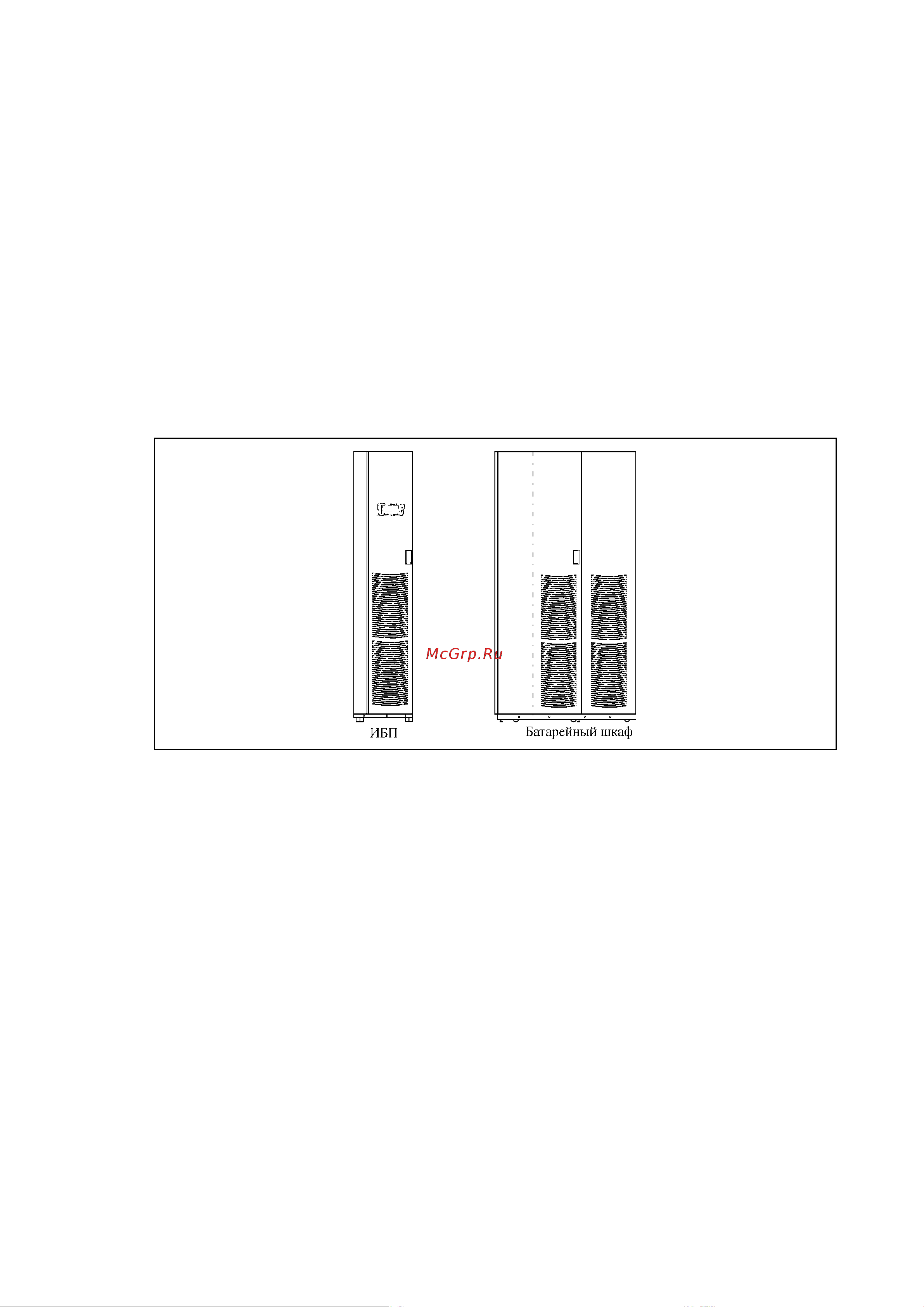

Рис.18. ИБП 40-80 кВА с отдельно расположенным большим батарейным шкафом.
Замечание!
ИБП 40-80 кВА поставляются с 4 ферритными кольцами для батарейных кабелей и с
2 ферритными клипсами для кабелей управления. Эти кольца и клипсы необходимо
установить для улучшения электромагнитной совместимости в соответствии с директивой
Евросоюза.
Для подключения отдельно стоящих батарейных шкафов:
1. Убедитесь, что ИБП установлен строго в соответствии с требованиями настоящего
Руководства, надежно зафиксируйте все его упоры и скобы.
2. Подкатите батарейный шкаф к месту его установки и отрегулируйте его положение с
помощью регулировочных упоров-ножек.
3. Достаньте комплект монтажных элементов (закреплен пластиковыми хомутами на
внутренней стороне двери шкафа) – он понадобится позже.
4. Если производится установка только одного батарейного шкафа, переходите к п. 4.3.4
для начала монтажа электрических соединений.
