Руководство пользователя
ИБП 40–160 кВА, 400В 50/60 Гц
1023294
Редакция C
23
4. Можете снять левую боковую декоративную стенку ИБП и соответствующие
крепежные элементы, но не выбрасывайте их – они могут понадобиться в будущем.
5. Можете снять правую боковую декоративную стенку батарейного шкафа и
соответствующие крепежные элементы, но не выбрасывайте их – они могут
понадобиться в будущем.
6. Удалите частично перфорированную заглушку кабельного отверстия в левой нижней
части внутренней стенки шкафа ИБП.

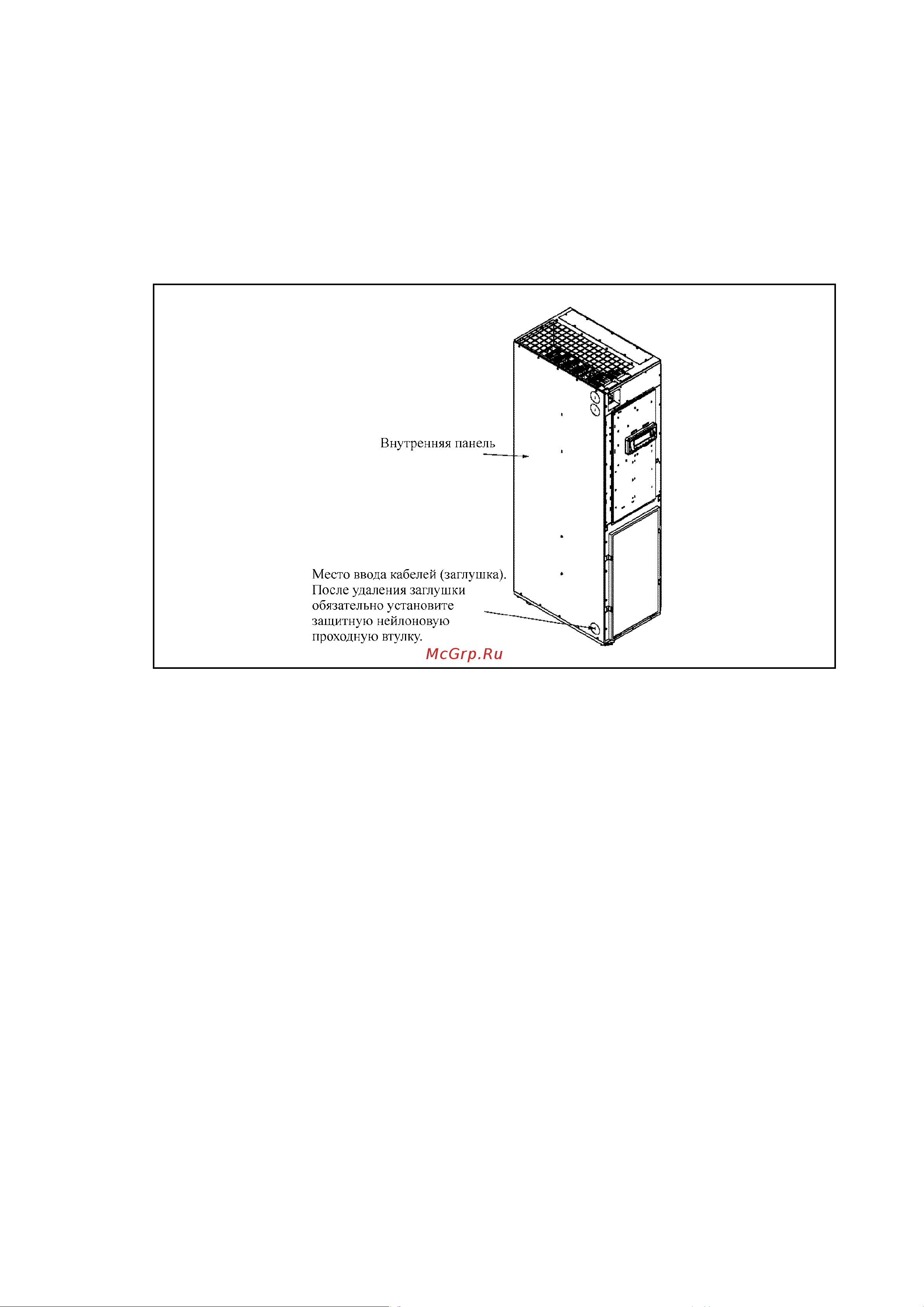

Рис.12. Внутренняя боковая стенка ИБП с перфорированными отверстиями кабельных вводов.
7. Закрепите в образовавшемся отверстии кабельного ввода защитную нейлоновую
проходную втулку из монтажного комплекта (п.3).
8. Придвиньте батарейный шкаф вплотную к ИБП. Выровняйте высоту обоих шкафов с
помощью регулировочных винтовых стоек-упоров.
9. В монтажном комплекте есть 2 специальные скобы, предназначенных для крепления
шкафов друг с другом. Меньшая плоская скоба используется для крепления шкафов
вверху, а скоба большего размера – для крепления шкафов в их нижней части. Сначала
скрепите шкафы друг с другом в их верхней части.
10. Выверните левый болт верхней дверной петли ИБП и правый болт верхней петли
правой дверцы батарейного шкафа – образовавшиеся отверстия будут использоваться
для монтажа фиксирующей скобы. Скрепите шкафы друг с другом, используя скобу
меньшего размера из монтажного комплекта.
11. Возьмите скобу большего размера из монтажного комплекта и наденьте ее на болты
нижних дверных петель шкафов.
12. Закрепите скобу на болтах петель с помощью гаек из монтажного комплекта.
