Руководство пользователя
ИБП 40–160 кВА, 400В 50/60 Гц
1023294
Редакция C
24
13. Выполните заземление шкафа батарей с помощью короткого кабеля из монтажного
комплекта и проходного отверстия в боковой стенке ИБП. Используйте соответствующие
клеммы в шкафах – под нижним лотком в батарейном шкафу и около дверной петли в
шкафу ИБП (см. Рис. 10). Необходимые крепежные элементы находятся в монтажном
комплекте.
14. При установке нескольких батарейных шкафов повторите п.п. 2-13 для последовательного
закрепления всех шкафов друг с другом или продолжайте дальше п. 15.

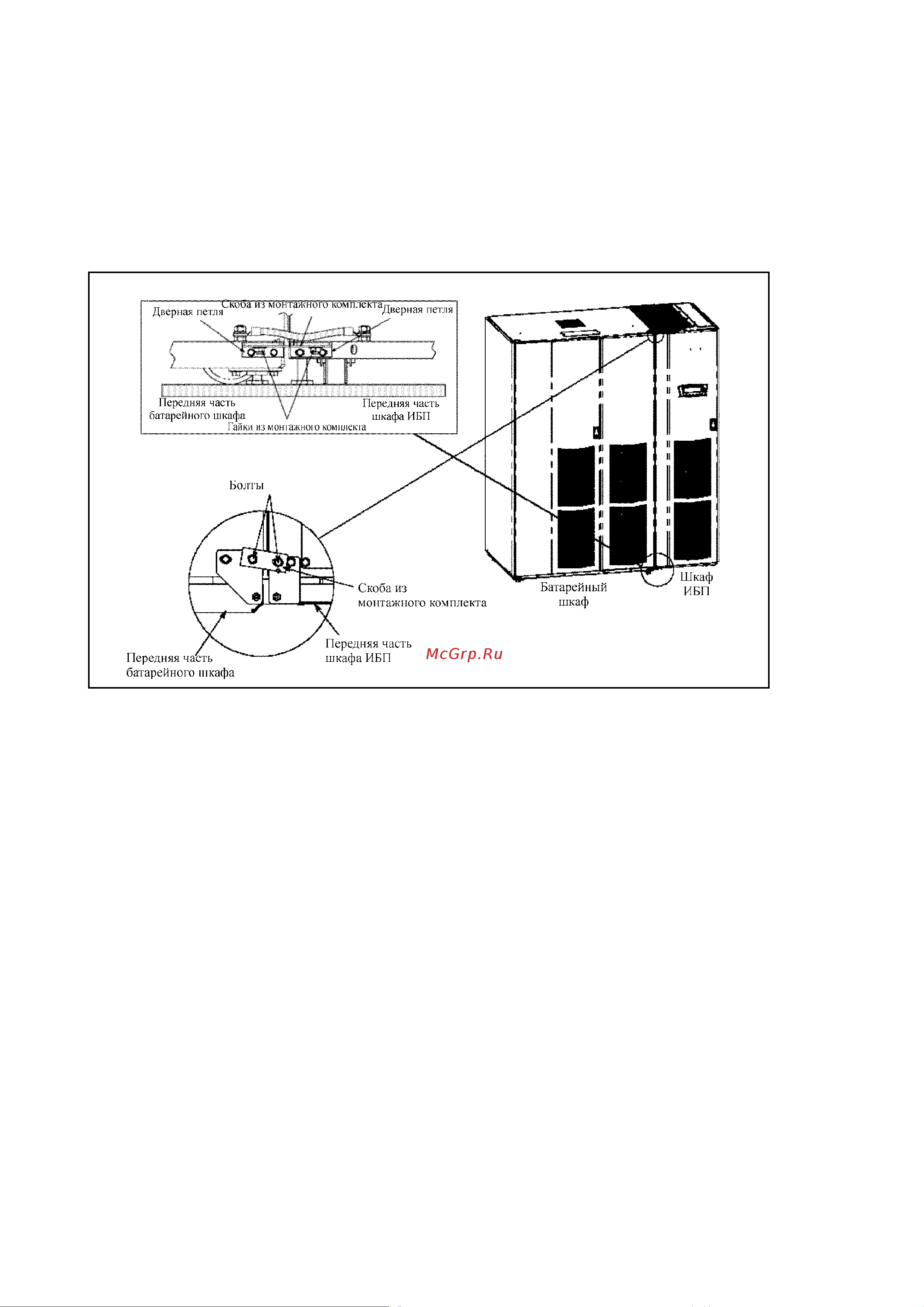

Рис.13. Крепление шкафов друг с другом и установка фиксирующих скоб.
15. Если нужно установить левую стенку, закрепите скобы в верхней левой части
последнего из устанавливаемых батарейных шкафов как описано выше.
16. Навесьте декоративную боковую стенку на эти скобы.
17. Выровняйте и закрепите боковую стенку в ее нижней части, использую снятые ранее
шестигранные болты М4.
