Руководство пользователя
ИБП 40–160 кВА, 400В 50/60 Гц
1023294
Редакция C
62
4. Снимите верхнюю или нижнюю пластину шкафа, через которую Вы собираетесь
провести провода
5. Подведите входные и выходные кабели к клеммам шкафа.
6. Выходные кабели (L1, L2, L3, and N) следует подсоединить к любой медной шине:
верхней или нижней.
7. Входные кабели (L1, L2, L3, and N) следует подсоединить к блокам предохранителей
S11, S21, S31.
8. Кабель заземления должен быть соединен с зажимом Х1, расположенным внизу шкафа.
9. Верните пластины на их места и закрепите блоки предохранителей
10. Установите на место дверь.
11. Закройте дверь шкафа на замок.
Размеры
Вес шкафа составляет 217 кг.

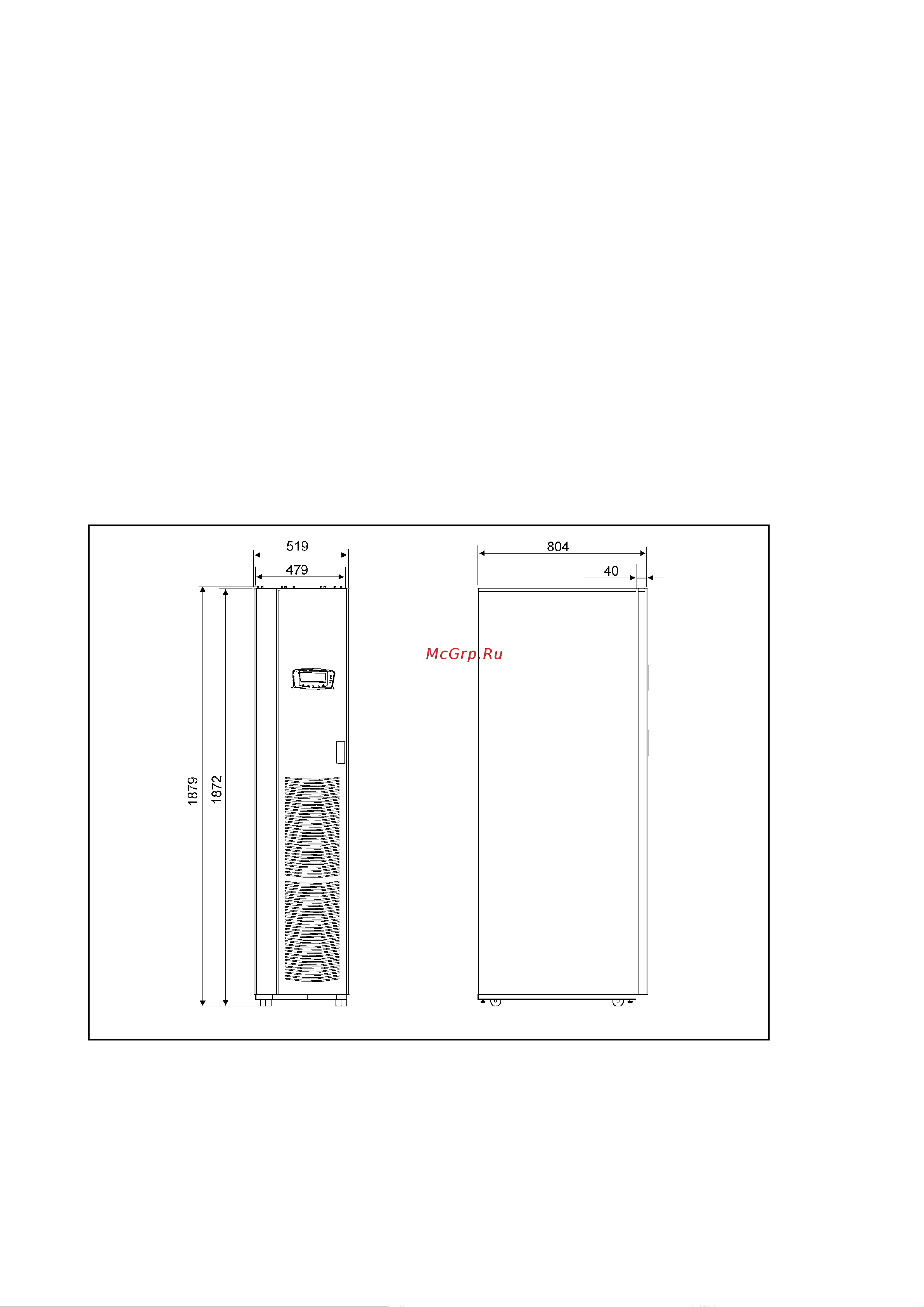

Рис.39. Размеры шкафа для ИБП 120/160 кВА
