Руководство пользователя
ИБП 40–160 кВА, 400В 50/60 Гц
1023294
Редакция C
37

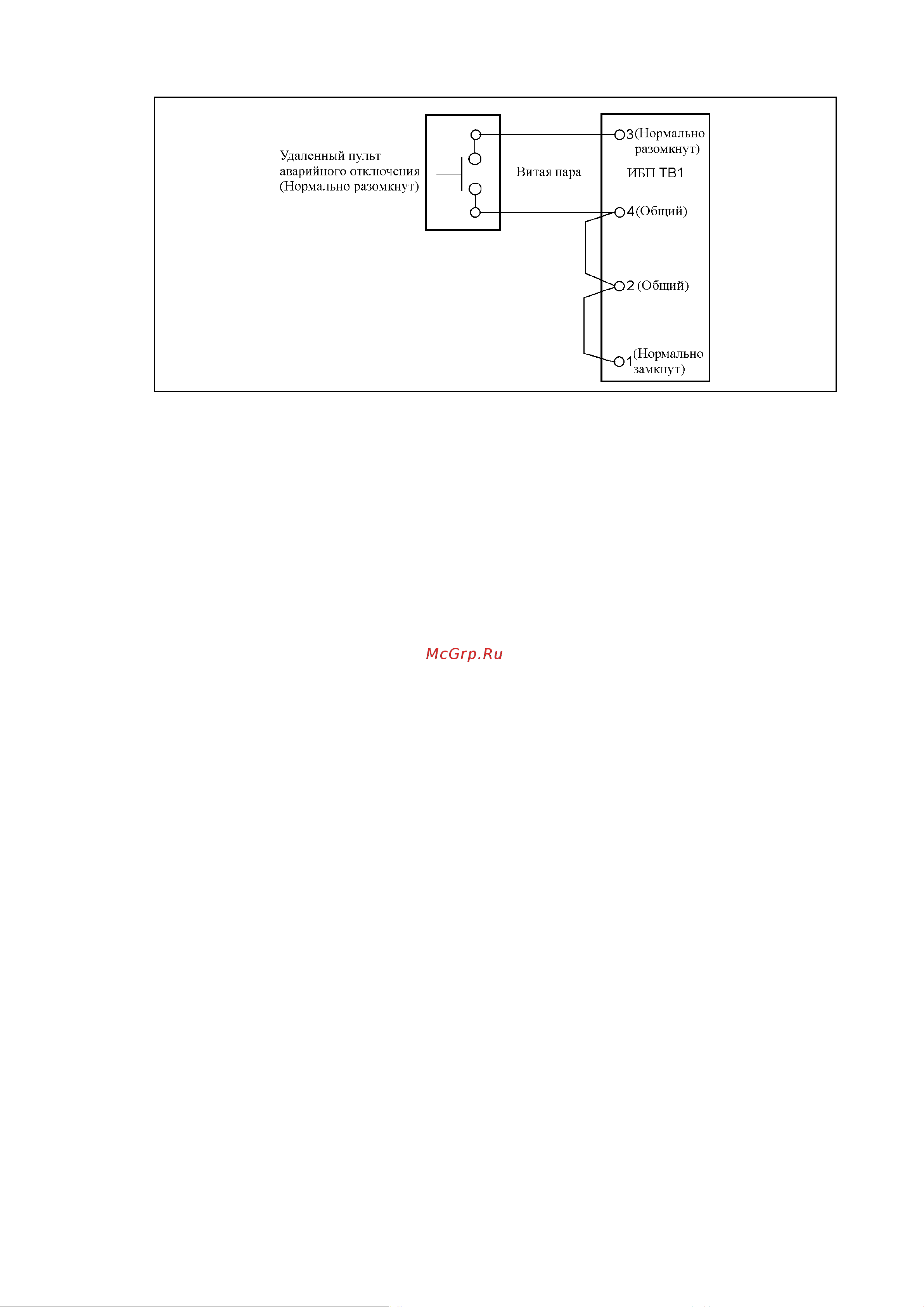

Рис.24. Схема подключения пульта аварийного отключения ИБП.
11. При установке нескольких пультов аварийного отключения ИБП подключайте все
остальные пульты в параллель с первым.
12. При необходимости можно дополнительно провести от пульта кабели с управляющими
сигналами для аварийного отключения других силовых устройств и автоматов. Для этих
целей можно использовать нормально разомкнутые контакты 6 и 7 ТВ1.
13. По завершении всех подключений установите защитные экраны на место.
14. Закройте дверь ИБП на замок.
