DIVAtop HC
11
ES
cod. 3540S840 - 02/2010 (Rev. 00)
ES
1. ADVERTENCIAS GENERALES
• Leer atentamente las advertencias de este manual de instrucciones.
• Una vez instalada la caldera, mostrar su funcionamiento al usuario y entregarle este manual de
instrucciones, el cual es parte integrante y esencial del producto y debe guardarse con esmero
para poderlo consultar en cualquier momento.
• La instalación y el mantenimiento han de ser efectuados por parte de personal profesional cuali-
ficado, según las normas vigentes y las instrucciones del fabricante. Se prohíbe manipular cual-
quier dispositivo de regulación precintado.
• Una instalación incorrecta del equipo o la falta del mantenimiento apropiado puede causar daños
materiales o personales. El fabricante no se hace responsable por los daños provocados por una
instalación o un uso incorrectos y, en cualquier caso, por el incumplimiento de las instrucciones.
• Antes de efectuar cualquier operación de limpieza o mantenimiento, desconecte el aparato de la
red de alimentación eléctrica mediante el interruptor de la instalación u otro dispositivo de corte.
• En caso de avería o funcionamiento incorrecto del aparato, desconectarlo y hacerlo reparar úni-
camente por técnicos cualificados. Acudir exclusivamente a personal cualificado. Las reparacio-
nes del aparato y las sustituciones de los componentes han de ser efectuadas solamente por
personal profesionalmente cualificado, utilizando recambios originales. En caso contrario, puede
comprometerse la seguridad del aparato.
• Este aparato se ha de destinar sólo al uso para el cual ha sido expresamente proyectado. Todo
otro uso ha de considerarse impropio y, por lo tanto, peligroso.
• No dejar los elementos del embalaje al alcance de los niños ya que son peligrosos.
• Las imágenes contenidas en este manual son una representación simplificada del producto. Di-
cha representación puede presentar leves diferencias sin importancia con respecto al producto
suministrado.
2. INSTRUCCIONES DE USO
2.1 Presentación
Estimado cliente:
Muchas gracias por elegir, una caldera mural FERROLI de diseño avanzado, tecnología
de vanguardia, elevada fiabilidad y cualidad constructiva. Le rogamos leer atentamente
el presente manual, ya que proporciona información importante sobre la instalación, el
uso y el mantenimiento.
DIVAtop HC es un generador térmico de alto rendimiento para calefacción y producción
de agua caliente sanitaria, alimentado con gas natural o GLP y dotado de quemador at-
mosférico con encendido electrónico y sistema de control con microprocesador, para
instalar en el interior o bien en el exterior en un lugar parcialmente protegido (según
la norma EN 297/A6) con temperaturas no inferiores a -15 °C.
La caldera incluye preinstalación para conectar unacumulador externo (opcional) a fin
de obtener agua caliente sanitaria.
2.2 Panel de mandos

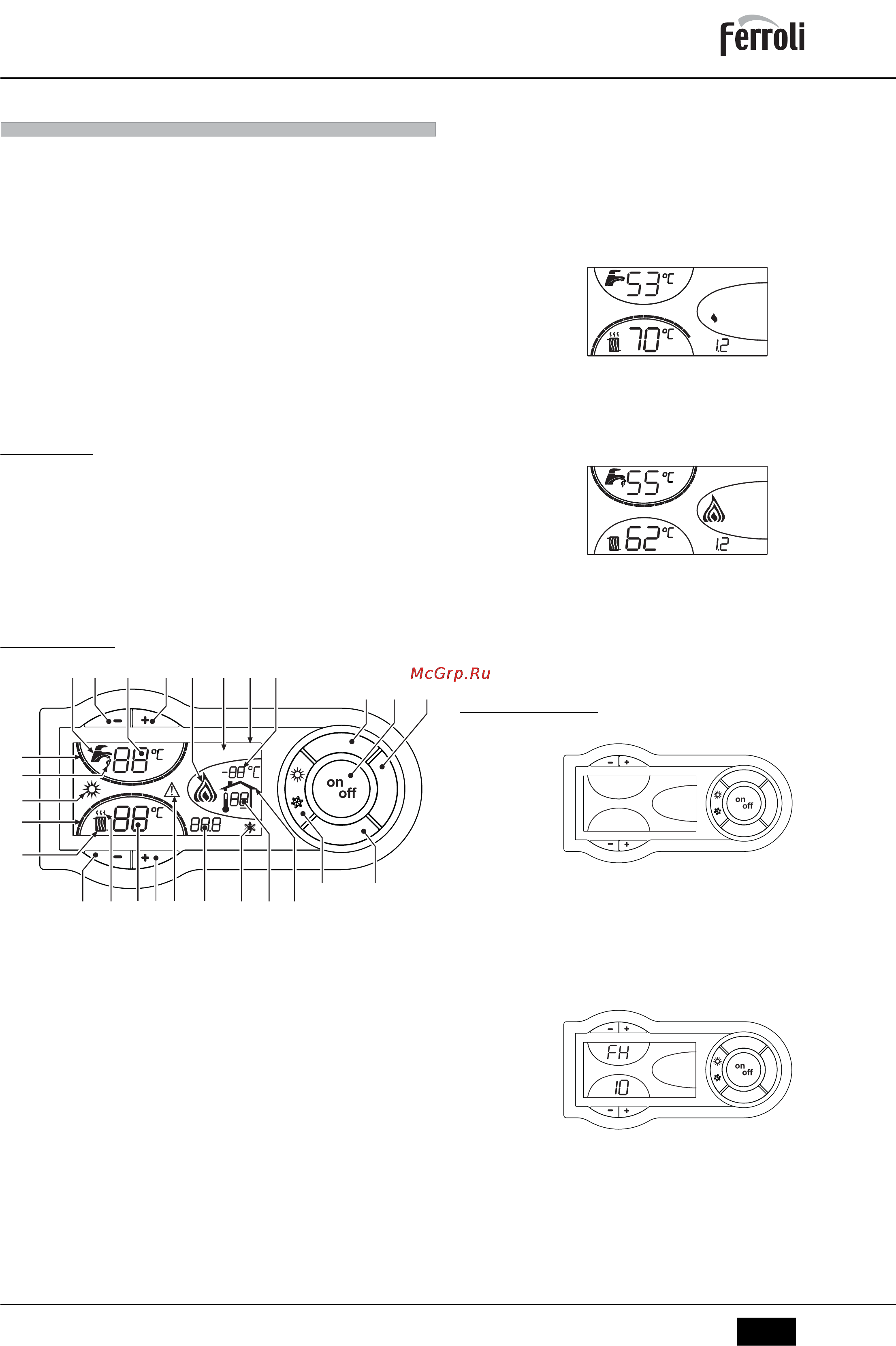

fig. 1 - Panel de control
Leyenda
1 = Tecla para disminuir la temperatura del ACS (con acumulador opcional insta-
lado)
2 =
Tecla para aumentar la temperatura del ACS (con acumulador opcional instalado)
3 = Tecla para disminuir la temperatura de calefacción
4 = Tecla para aumentar la temperatura de calefacción
5 = Display
6 = Tecla de selección del modo Verano /Invierno
7 =
Tecla de selección del modo Economy /Comfort (con acumulador opcional instalado)
8 = Tecla de rearme (reset)
9 = Tecla para encender/apagar el aparato
10 = Tecla menú "Temperatura adaptable"
11 = Indicación de que se ha alcanzado la temperatura programada del ACS (con
acumulador opcional instalado)
12 = Símbolo de agua caliente sanitaria
13 = Indicación de funcionamiento en ACS (con acumulador opcional instalado)
14 = Ajuste / temperatura de salida ACS
15 =
Indicación de modo Eco (Economy) o Comfort (con acumulador opcional instalado)
16 = Temperatura sensor externo (con sonda externa opcional)
17 = Aparece cuando se conecta la sonda exterior o el reloj programador a distancia
(opcionales).
18 = Temperatura ambiente (con reloj programador a distancia opcional)
19 = Indicación de quemador encendido y potencia actual
20 = Indicación de funcionamiento antihielo
21 = Indicación de presión de la instalación de calefacción
22 = Indicación de anomalía
23 = Ajuste / temperatura de ida a calefacción
24 = Símbolo de calefacción
25 = Indicación de funcionamiento en calefacción
26 = Indicación de que se ha alcanzado la temperatura programada de ida a cale-
facción
27 = Indicación de modo Verano
Indicación durante el funcionamiento
Calefacción
La demanda de calefacción (generada por el termostato de ambiente o el reloj progra-
mador a distancia) se indica mediante el parpadeo del símbolo del aire caliente arriba
del símbolo del radiador (24 y 25 - fig. 1).
Los indicadores de temperatura de calefacción (26 - fig. 1) se encienden gradualmente
a medida que se va alcanzando el valor programado.
fig. 2
Agua caliente sanitaria (con acumulador opcional instalado)
La demanda de calentamiento del acumulador se indica mediante el parpadeo del sím-
bolo del agua caliente bajo el símbolo del grifo (12 y 13 - fig. 1).
Los indicadores de temperatura de calefacción (11 - fig. 1) se encienden gradualmente
a medida que la temperatura del acumulador va alcanzando el valor programado.
fig. 3
Exclusión del acumulador (Economy)
El funcionamiento del acumulador (calentamiento y mantenimiento en temperatura)
puede ser desactivado por el usuario. En tal caso, no hay suministro de agua caliente
sanitaria.
Cuando el acumulador está activado (opción predeterminada), en el display aparece el símbolo
de Comfort (15 -
fig. 1
); si está desactivado, se visualiza el símbolo Eco (15 -
fig. 1
).
Para desactivar el calentador y establecer el modo ECO, pulsar la tecla
eco-comfort
(7 -
fig. 1
).
Para volver al modo COMFORT , pulsar nuevamente la tecla
eco/comfort
( 7 -
fig. 1
).
2.3 Encendido y apagado
Caldera sin alimentación eléctrica
fig. 4 - Caldera sin alimentación eléctrica
B
Si la caldera se desconecta de la electricidad o del gas, el sistema antihielo no
funciona. Antes de una inactividad prolongada durante el invierno, a fin de evi-
tar daños causados por las heladas, se aconseja descargar toda el agua de la
caldera (sanitaria y de calefacción) o descargar sólo el agua sanitaria e intro-
ducir un anticongelante apropiado en la instalación de calefacción, según lo in-
dicado en la sec. 3.3.
Encendido de la caldera
Conectar la alimentación eléctrica al aparato.
fig. 5 - Encendido de la caldera
• En los 120 segundos siguientes, en la pantalla aparece el mensaje FH, que identi-
fica el ciclo de purga de aire de la instalación de calefacción.
• Durante los cinco primeros segundos, en la pantalla se visualiza también la versión
del software de la tarjeta.
• Abrir la llave del gas ubicada antes de la caldera.
• Una vez que ha desaparecido la sigla FH, la caldera se pone en marcha automáti-
camente cada vez que se extrae agua caliente sanitaria o hay una demanda de ca-
lefacción desde el termostato de ambiente.
e
c
o
c
o
m
f
o
r
t
m
o
d
e
r
e
s
e
t
ecomfort
bar
5
7910
21
86
43
12 14
11
13
15 16
17182021222325
24
26
27
19
eco
bar
eco
bar
e
c
o
c
o
m
f
o
r
t
m
o
d
e
r
e
s
e
t
e
c
o
c
o
m
f
o
r
t
m
o
d
e
r
e
s
e
t
