DIVAtop HC
26
TR
cod. 3540S840 - 02/2010 (Rev. 00)

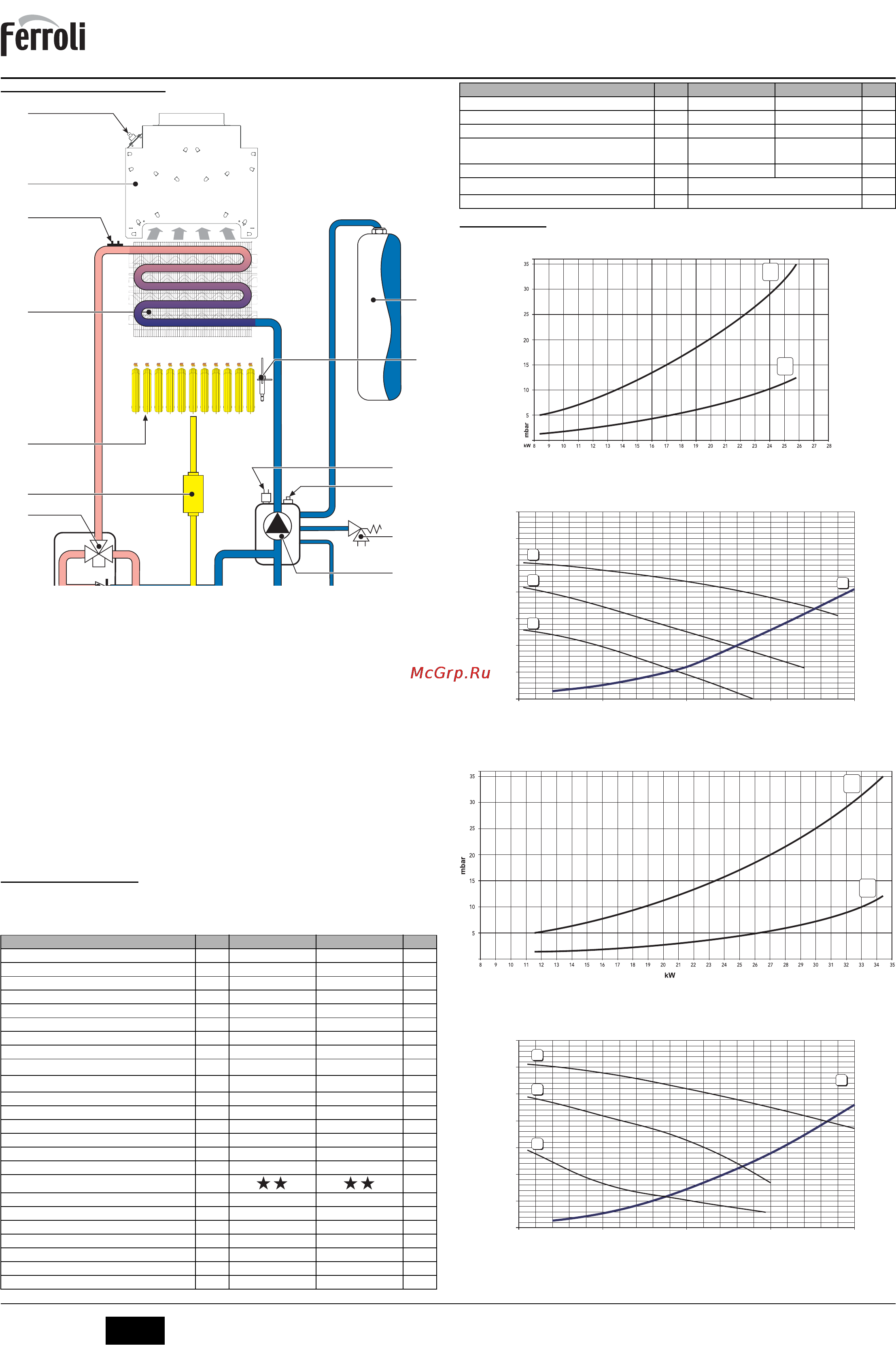

5.2 Hidrolik devre (Su devresi)
úek. 24 - Hidrolik devre (Su devresi)
7 Gaz giriúi
10 Sistem çıkıúı
11 Sistem giriúi
14 Emniyet valfı
20 Brülör grubu
27 Bakır eúanjör
32 Isıtma sirkülatörü
36 Otomatik hava tahliyesi
44 Gaz valfı
56 Genleúme tankı
74 Isıtma sistemi muslu÷u
78 Geri-akıú önleme cihazı
81 Ateúleme ve tespit elektrotu
95 Saptırıcı valf
126 Duman termostatı
209 Kazan çıkıúı
210 Kazan giriúi
241 Otomatik baypas
246 Basınç düúürücü
278 Çift sensör (Emniyet + Isıtma)
5.3 Teknik veriler tablosu
Sa÷ taraftaki sütunda, teknik veri etiketinde kullanılan kısaltmalar belirtilmektedir.
5.4 Diyagramlar
Basınç - güç diyagramları DIVAtop HC 24
A LPG
B METAN
Sirkülatör yük / basınç kayıpları DIVAtop HC 24
A Kombi yük kayıpları
1 - 2 - 3 Sirkülatör hızı
Basınç - güç diyagramları DIVAtop HC 32
A LPG
B METAN
Sirkülatör yük / basınç kayıpları DIVAtop HC 32
A Kombi yük kayıpları
1 - 2 - 3 Sirkülatör hızı
Veri Birim DIVAtop HC 24 DIVAtop HC 32
Maks. termik kapasite kW 25.8 34.4 (Q)
Min. termik kapasite kW 8.3 11.5 (Q)
Isıtma maksimum termik gücü kW 23.5 31.3 (P)
Isıtma minimum termik gücü kW 7.0 9.7 (P)
Brülör uçları G20 n° x Ø 11 x 1.35 15 x 1.35
Besleme gazı basıncı G20 mbar 20 20
Gaz valfı yönünde maks. basınç (G20) mbar 12.0 12.0
Gaz valfı yönünde min. basınç (G20) mbar 1.5 1.5
Maks. gaz çıkıúı G20
m
3
/s
2.73 3.64
Min. gaz çıkıúı G20
m
3
/s
0.88 1.22
Brülör uçları G31 n° x Ø 11 x 0.79 15 x 0.79
Gaz besleme basıncı G31 mbar 37 37
Gaz valfı yönünde maks. basınç (G31) mbar 35.0 35.0
Gaz valfı yönünde min. basınç (G31) mbar 5.0 5.0
Maks. gaz çıkıúı G31 Kg/s 2.00 2.69
Min. gaz çıkıúı G31 Kg/s 0.65 0.90
92/42 EEC - Verim sınıfı direktifi -
NOx Emisyon sınıfı - 3 (<150 mg/kWs) 3 (<150 mg/kWs) (NOx)
Isıtmada maksimum çalıúma basıncı bar 3 3 (PMS)
Isıtmada minimum çalıúma basıncı bar 0.8 0.8
Isıtma maks. sıcaklı÷ı°C9090(tmax)
Isıtma suyu kapasitesi litre 1.0 1.2
Isıtma genleúme tankı kapasitesi litre 8 10
Isıtma genleúme tankı ön dolum basıncı bar 1 1
56
81
44
20
27
14
32
278
95
246
36
78
126
Koruma derecesi IP X5D X5D
Besleme gerilimi V/Hz 230V/50Hz 230V/50Hz
Çekilen elektrik gücü W 110 90
Sıcak su devresi çekilen elektrik gücü
(monte edilen opsiyonel bir kazanla)
W110 90
Boú a÷ırlık kg 32 30
Cihaz tipi
B
11BS
PIN CE 0461BR0843
Veri Birim DIVAtop HC 24 DIVAtop HC 32
B
A
0
1
2
3
4
5
6
7
0 500 1.000 1.500 2.000
Q [l/h]
H [m H
2
O]
A
3
2
1
A
B
0
1
2
3
4
5
6
7
0 500 1.000 1.500 2.000
Q [l/h]
H [m H
2
O]
A
3
1
2
