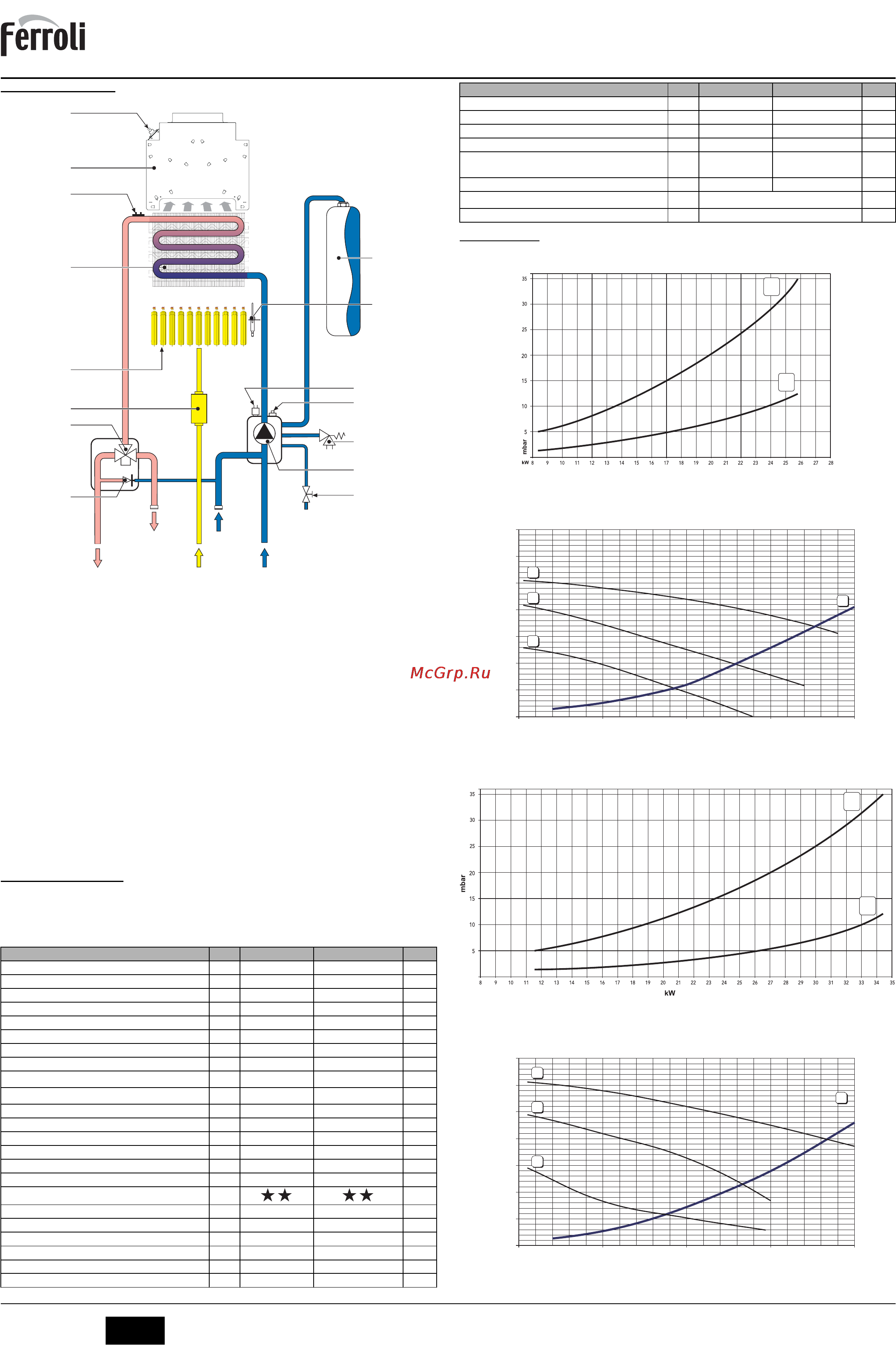

![Ferroli DIVATOP H C [8/72] Divatop hc](/views2/1072414/page8/bg8.png)
DIVAtop HC
8
IT
cod. 3540S840 - 02/2010 (Rev. 00)
5.2 Circuito idraulico
fig. 24 - Circuito idraulico
7 Entrata gas
10 Mandata impianto
11 Ritorno impianto
14 Valvola di sicurezza
20 Gruppo bruciatori
27 Scambiatore in rame
32 Circolatore riscaldamento
36 Sfiato aria automatico
44 Valvola gas
56 LVaso di espansione
74 Rubinetto di riempimento impianto
78 Antirefouleur
81 Elettrodo d’accensione e rilevazione
95 Valvola deviatrice
126 Termostato fumi
209 Mandata bollitore
210 Ritorno bollitore
241 By-pass automatico
246 Trasduttore di pressione
278 Sensore doppio (Sicurezza + Riscaldamento)
5.3 Tabella dati tecnici
Nella colonna a destra viene indicata l’abbreviazione utilizzata nella targhetta dati tecni-
ci.
5.4 Diagrammi
Diagrammi pressione - potenza DIVAtop HC 24
A GPL
B METANO
Perdite di carico / prevalenza circolatori DIVAtop HC 24
A Perdite di carico caldaia
1 - 2 - 3 Velocità circolatore
Diagrammi pressione - potenza DIVAtop HC 32
A GPL
B METANO
Perdite di carico / prevalenza circolatori DIVAtop HC 32
A Perdite di carico caldaia
1 - 2 - 3 Velocità circolatore
Dato Unità DIVAtop HC 24 DIVAtop HC 32
Portata termica max kW 25.8 34.4 (Q)
Portata termica min kW 8.3 11.5 (Q)
Potenza Termica max riscaldamento kW 23.5 31.3 (P)
Potenza Termica min riscaldamento kW 7.0 9.7 (P)
Ugelli bruciatore G20 n° x Ø 11 x 1.35 15 x 1.35
Pressione gas alimentazione G20 mbar 20 20
Pressione max a valle valvola a gas (G20) mbar 12.0 12.0
Pressione min a valle valvola a gas (G20) mbar 1.5 1.5
Portata gas max G20
m
3
/h
2.73 3.64
Portata gas min G20
m
3
/h
0.88 1.22
Ugelli bruciatore G31 n° x Ø 11 x 0.79 15 x 0.79
Pressione gas alimentazione G31 mbar 37 37
Pressione max a valle valvola a gas (G31) mbar 35.0 35.0
Pressione min a valle valvola a gas (G31) mbar 5.0 5.0
Portata gas max G31 kg/h 2.00 2.69
Portata gas min G31 kg/h 0.65 0.90
Classe efficienza direttiva 92/42 EEC -
Classe di emissione NOx - 3 (<150 mg/kWh) 3 (<150 mg/kWh) (NOx)
Pressione max esercizio riscaldamento bar 3 3 (PMS)
Pressione min esercizio riscaldamento bar 0.8 0.8
Temperatura max riscaldamento °C 90 90 (tmax)
Contenuto acqua riscaldamento litri 1.0 1.2
Capacità vaso di espansione riscaldamento litri 8 10
56
81
44
20
27
14
32
1110 7
210
278
95
241
246
36
209
74
78
126
Pressione precarica vaso di espansione riscaldamento bar 1 1
Grado protezione IP X5D X5D
Tensione di alimentazione V/Hz 230V/50Hz 230V/50Hz
Potenza elettrica assorbita W 110 90
Potenza elettrica assorbita sanitario (con bollitore
opzionale installato)
W110 90
Peso a vuoto kg 32 30
Tipo di apparecchio
B
11BS
PIN CE 0461BR0843
Dato Unità DIVAtop HC 24 DIVAtop HC 32
B
A
0
1
2
3
4
5
6
7
0 500 1.000 1.500 2.000
Q [l/h]
H [m H
2
O]
A
3
2
1
A
B
0
1
2
3
4
5
6
7
0 500 1.000 1.500 2.000
Q [l/h]
H [m H
2
O]
A
3
1
2
