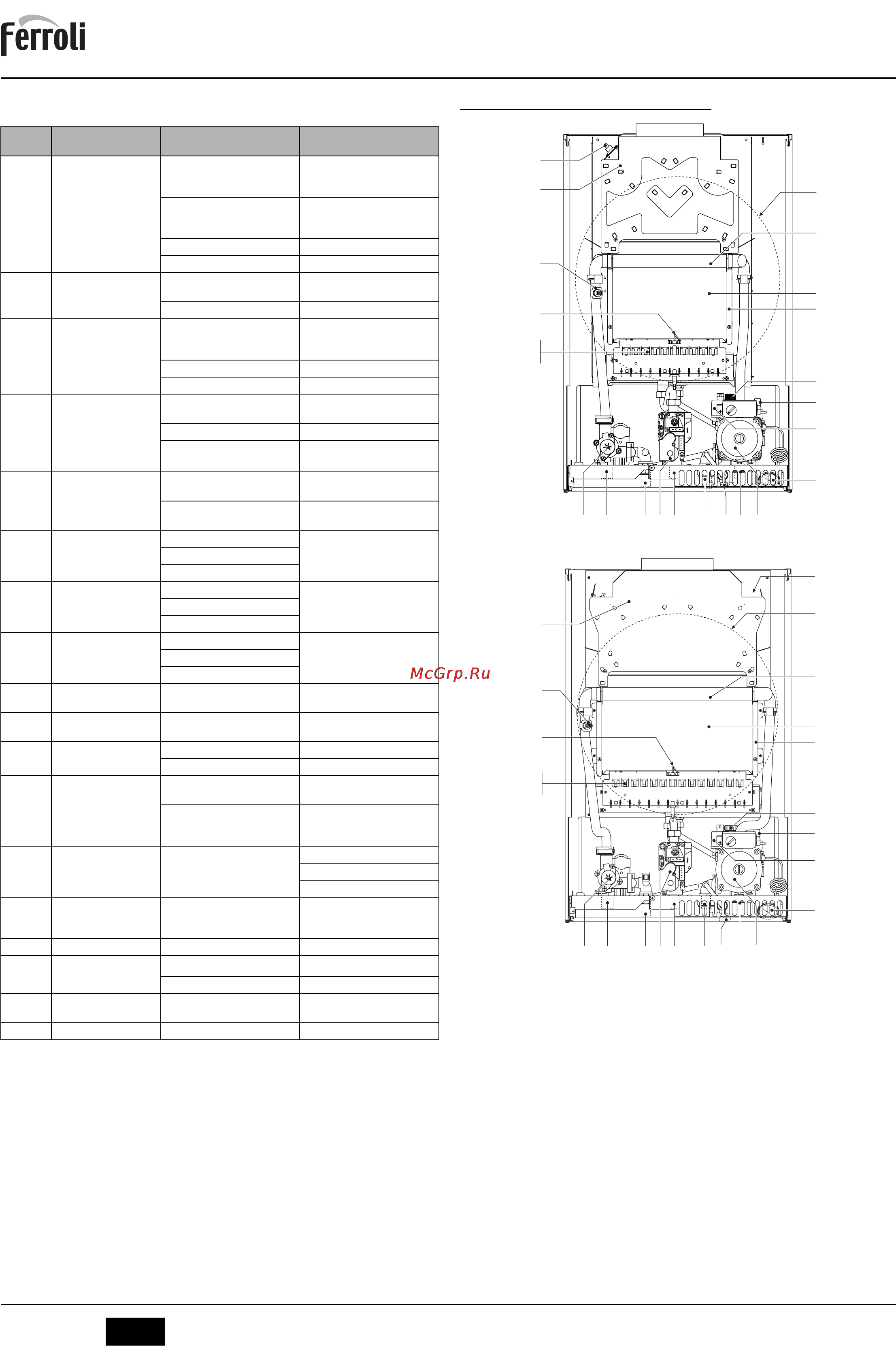

DIVAtop HC
50
RO
cod. 3540S840 - 02/2010 (Rev. 00)
Tabel anomalii 5. CARACTERISTICI úI DATE TEHNICE
5.1 Vedere generalăúi componente principale
fig. 22 - Vedere generală DIVAtop HC 24
fig. 23 - Vedere generală DIVAtop HC 32
7 Intrare gaz
10 Tur instalaĠie
11 Retur instalaĠie
14 Supapă de siguranĠă
19 Cameră de ardere
20 Grup arzătoare
21 Duză principală
22 Arzător
26 Izolator cameră de combustie
27 Schimbător din cupru
32 Pompă de circulaĠie încălzire
36 Evacuare automată aer
44 Valvă de gaz
56 Vas de expansiune
74 Robinet de umplere instalaĠie
78 Dispozitiv antirefulare
81 Electrod de aprindere úi detectare
95 Valvă deviatoare
126 Termostat gaze arse
145 Manometru
209 Tur boiler
210 Retur boiler
246 Transductor de presiune
278 Senzor dublu (SiguranĠă + Încălzire)
Cod
anomalie
Anomalie Cauză posibilă SoluĠie
A01
Arzătorul nu se aprinde
Lipsa gazului
ControlaĠi ca debitul de gaz la
centrală să fie regulat, iar aerul să fi
fost evacuat din Ġevi
Anomalie electrod de detectare /
aprindere
ControlaĠi cablajul electrodului úi ca
acesta să fie poziĠionat corect úi să
nu aibă incrustaĠii
Valvă gaz defectă VerificaĠi úi înlocuiĠi valva de gaz
Putere de aprindere prea scăzută ReglaĠi puterea de aprindere
A02
Semnal prezenĠă flacără
cu arzătorul stins
Anomalie electrod
VerificaĠi cablajul electrodului de
ionizare
Anomalie cartelă VerificaĠi cartela
A03
IntervenĠie protecĠie
supratemperatură
Senzor circuit de încălzire defect
ControlaĠi poziĠionarea úi
funcĠionarea corectă a senzorului
din circuitul de încălzire
Lipsă circulaĠie apă în instalaĠie VerificaĠi pompa de circulaĠie
PrezenĠă aer în instalaĠie EvacuaĠi aerul din instalaĠie
F04
IntervenĠia termostatului
pentru gaze arse (după
intervenĠia termostatului
gaze arse, funcĠionarea
centralei e blocată timp de
20 minute)
Contact termostat gaze arse
deschis
VerificaĠi termostatul
Cablaj întrerupt VerificaĠi cablajul
Coúul de fum nu este corect
dimensionat sau este astupat
ÎnlocuiĠi hornul
A06
Lipsa flăcării după faza de
aprindere
Presiune scăzută în instalaĠia
de gaz
VerificaĠi presiunea gazului
Calibrare presiune minimă la
arzător
VerificaĠi presiunile
F10
Anomalie senzor tur 1
Senzor defect
VerificaĠi cablajul sau înlocuiĠi
senzorul
Cablaj în scurt circuit
Cablaj întrerupt
F11
Anomalie senzor apă caldă
menajeră
Senzor defect
VerificaĠi cablajul sau înlocuiĠi
senzorul
Cablaj în scurt circuit
Cablaj întrerupt
F14
Anomalie senzor tur 2
Senzor defect
VerificaĠi cablajul sau înlocuiĠi
senzorul
Cablaj în scurt circuit
Cablaj întrerupt
F34
Tensiune de alimentare mai
mică de 170V.
Probleme la reĠeaua electrică VerificaĠi instalaĠia electrică
F35
FrecvenĠa din reĠea e
anormală
Probleme la reĠeaua electrică VerificaĠi instalaĠia electrică
F37
Presiunea apei din
instalaĠie nu e corectă
Presiune prea scăzută UmpleĠi instalaĠia
Senzor defect VerificaĠi senzorul
F39
Anomalie sondă externă
Sondă defectă sau scurt circuit
cablaj
VerificaĠi cablajul sau înlocuiĠi
senzorul
Sondă deconectată după ce aĠi
activat temperatura variabilă
ConectaĠi din nou sonda externă
sau dezactivaĠi temperatura
variabilă
F40
Presiunea apei din
instalaĠie nu e corectă
Presiune prea ridicată
VerificaĠi instalaĠia
VerificaĠi supapa de siguranĠă
VerificaĠi vasul de expansiune
A41
PoziĠionare senzori Senzor tur deconectat de la tub
ControlaĠi poziĠionarea úi
funcĠionarea corectă a senzorului
din circuitul de încălzire
F42
Anomalie senzor încălzire Senzor defect ÎnlocuiĠi senzorul
F43
IntervenĠie protecĠie
schimbător.
Lipsă de circulaĠie H
2
O în instala
Ġ
ie
VerificaĠi pompa de circulaĠie
PrezenĠă aer în instalaĠie EvacuaĠi aerul din instalaĠie
F47
Anomalie senzor de
presiune apă instalaĠie
Cablaj întrerupt VerificaĠi cablajul
F50
Anomalie modureg Cablaj întrerupt VerificaĠi cablajul
44 32
246
36
14
26
19
27
56
78
81
20
21
22
278
95 10 209 7 210 11
145
74
126
44 32
246
36
14
26
19
27
56
78
81
20
21
22
278
95 10 209 7 210 11
145
74
126
