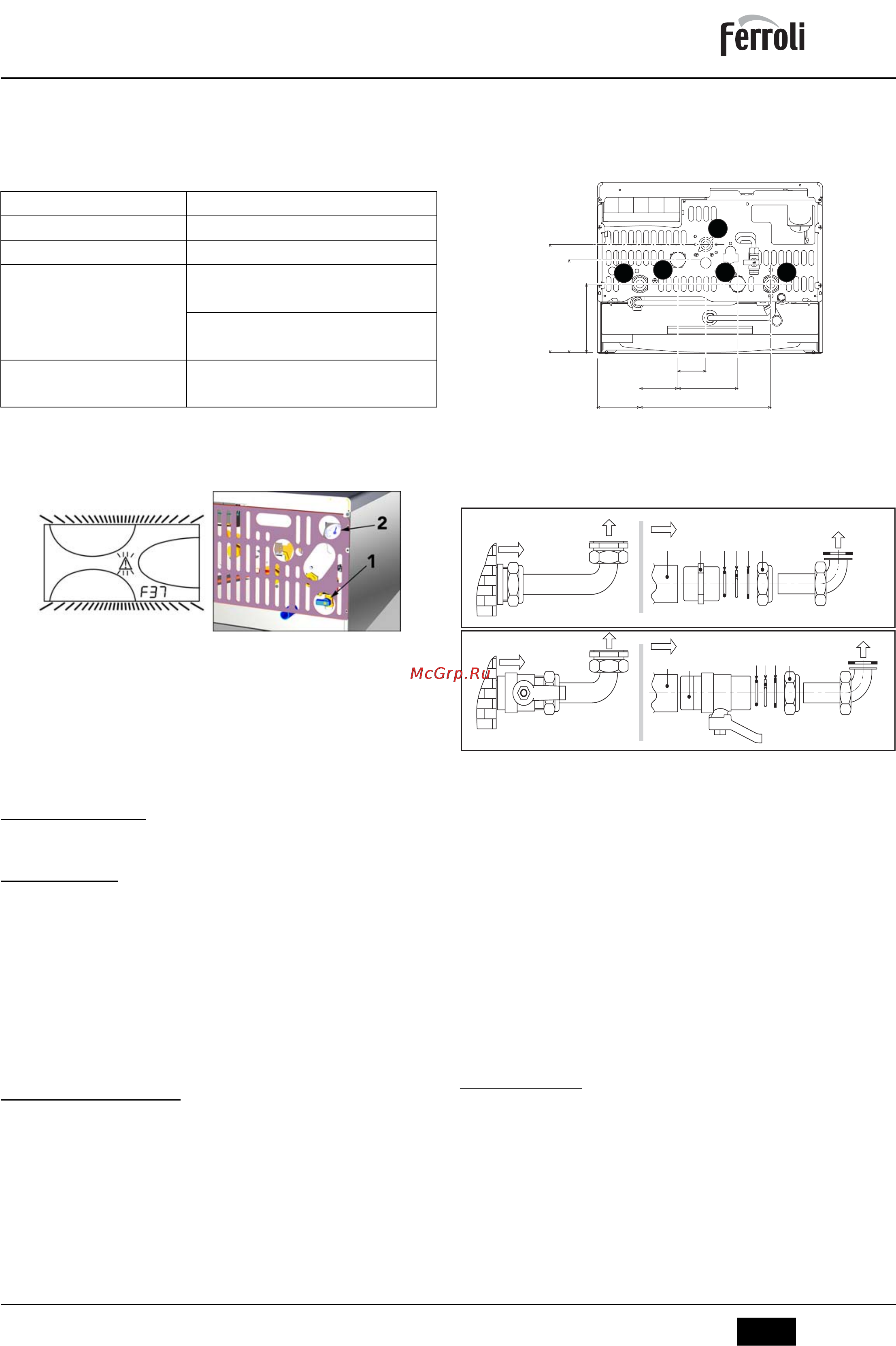

DIVAtop HC
39
FR
cod. 3540S840 - 02/2010 (Rev. 00)
Réglages à partir de la chronocommande à distance
A
Si la chaudière est reliée à la chronocommande à distance (option), les régla-
ges ci-dessus seront gérés comme indiqué dans le tableautableau 1 . En ou-
tre, sur l'afficheur du tableau des commandes (rep. 5 - fig. 1) apparaîtra la
température ambiante actuelle, relevée par la chronocommande à distance.
Tableau 1
Réglage de la pression hydraulique de l'installation
La pression de remplissage lue sur l'hydromètre de la chaudière, lorsque l'installation est
encore froide, doit être d'environ 1,0 bar. Si la pression de l'installation descend en des-
sous de la valeur minimale, la carte chaudière activera l'anomalie F37 (fig. 15).
fig. 15 - Anomalie de pression insuffisante sur l'installation
Agir sur le robinet de remplissage (rep. 1 - fig. 15) pour rétablir la pression de l'installation
à une valeur supérieure à 1,0 bar.
Un manomètre (rep. 2 - fig. 15), dans la partie inférieure de la chaudière, affiche la pres-
sion lorsque cette dernière est hors tension.
A
Après le rétablissement de la pression de l'installation, la chaudière activera le
cycle de purge de l'air pendant 120 secondes ; cette condition est signalée sur
l'afficheur par la mention FH.
Refermer toujours le robinet de remplissage après cette opération (rep. 1 -
fig. 15)
3. INSTALLATION
3.1 Dispositions générales
L'INSTALLATION DE LA CHAUDIÈRE DOIT ÊTRE EFFECTUÉE CONFORMÉMENT AUX TEX-
TES RÉGLEMENTAIRES ET RÈGLES DE L'ART EN VIGUEUR, SUIVANT LES INSTRUCTIONS
DU CONSTRUCTEUR ET PAR UN PROFESSIONNEL QUALIFIÉ.
3.2 Lieu d'installation
Cet appareil est du type "à chambre ouverte" et ne peut être installé et fonctionner que
dans des locaux continuellement aérés. Un apport insuffisant d'air comburant à la chau-
dière peut en compromettre le bon fonctionnement ainsi que l'évacuation des fumées.
En outre, les produits de combustion qui se seraient formés en de telles conditions nui-
raient gravement à la santé en se propageant dans l'air ambiant de l'habitation.
Le lieu d'installation doit être exempt de toute poussière, d'objets ou de matériaux in-
flammables ainsi que de gaz corrosifs. Le lieu d'installation doit être sec et à l'abri du gel.
La chaudière peut être accrochée au mur : elle est équipée d'une série d'étriers de fixa-
tion. Fixer l'étrier au mur conformément aux cotes indiquées sur le dessin de couverture
et y accrocher la chaudière. Un gabarit métallique permettant de tracer les points de pe-
rçage sur le mur est disponible sur demande. La fixation murale doit garantir un soutien
stable et efficace du générateur.
A
Si l'appareil est monté interposé entre deux meubles ou en juxtaposition de ceux-ci,
prévoir de l'espace pour le démontage de l'habillage et pour l'entretien normal.
3.3 Raccordements hydrauliques
Avertissements
La capacité thermique de l'appareil sera préalablement définie à l'aide d'un calcul des
besoins caloriques de l'édifice, conformément aux normes en vigueur. L'installation doit
comprendre tous les accessoires requis pour garantir un fonctionnement correct et ré-
gulier. Il est conseillé d'installer entre la chaudière et le circuit, des vannes d'arrêt (ou
d'isolement) permettant, au besoin, d'isoler la chaudière de l'installation.
B
L'évacuation de la soupape de sûreté doit être raccordée à un entonnoir
d'écoulement, ou à une tuyauterie de récupération, pour éviter le dégorgement
d' eau au sol en cas de surpression dans le circuit de chauffage. Dans le cas
de non-respect de la règle ci-dessus, le fabricant de la chaudière ne saurait être
tenu pour responsable de l'intervention de la soupape de sécurité et donc con-
sécutivement de l'inondation de la pièce ou du local.
Ne pas utiliser les tuyauteries hydrauliques comme mise à la terre de l'installa-
tion électrique ou d'appareils électriques.
Avant l'installation, laver soigneusement toutes les tuyauteries de l'installation afin d'éliminer tou-
tes les impuretés ou résidus risquant de compromettre le bon fonctionnement de l'appareil.
Effectuer les raccordements aux points prévus, comme indiqué sur la et conformément
fig. 16aux pictogrammes se trouvant sur l'appareil.
fig. 16 - Raccords hydrauliques
Kit raccordements hydrauliques
Sur demande, nous fournissons les kits de raccordement que montre v (fig. 17).
Légende :A Manchon femelle, B Nipple en OT 58, C Joint torique, D Bague d'arrêt en
OT 58, E Rondelle en cuivre, F Raccord en OT 58, G Robinet à sphère.
fig. 17 - Kit de raccordement
Caractéristiques de l'eau de l'installation
En présence d'une eau ayant une dureté supérieure à 25°F (1°F = 10 ppm CaCO
3
), il
est recommandé d'utiliser une eau spécialement traitée afin d'éviter tout dépôt de tartre
éventuel dans la chaudière. Toutefois, le traitement ne doit pas adoucir l'eau à moins de
15°F (décret 2001-1220 du 10/12/2001"relatif aux eaux destinées à la consommation
humaine, à l'exclusion des eaux minérales naturelles). Le traitement de l'eau utilisée
s'impose également dans le cas de circuits très étendus ou de renouvellements fréquen-
ts de l'eau de circulation. Si, en de pareils cas, la vidange totale ou partielle de l'eau du
circuit se révèle nécessaire, il est recommandé d'effectuer le remplissage avec de l'eau
traitée.
Système antigel, produits antigel, additifs et inhibiteurs.
La chaudière est équipée d'un système antigel dans l'électronique de fonctionnement qui
active la chaudière en mode chauffage quand la température de l'eau de départ instal-
lation descend en dessous de 6 °C. Le système n'est pas actif en cas de coupure de la
tension d'alimentation de la chaudière et/ou de coupure de l'arrivée du gaz à la chau-
dière. Si nécessaire, il est possible d'utiliser des liquides antigel, des additifs et des inhi-
biteurs, seulement et exclusivement si le producteur de ces liquides ou additifs fournit
une garantie qui assure que ses produits sont idoines à l'utilisation et ne provoquent pas
de dommages à l'échangeur de la chaudière ou à d'autres composants et/ou matériaux
de la chaudière et de l'installation. Il est interdit d'utiliser des liquides antigel, des additifs
et des inhibiteurs non spécifiquement prévus pour l'utilisation dans des installations ther-
miques et compatibles avec les matériaux composant la chaudière et l'installation.
3.4 Raccordement gaz
B
Avant d'effectuer le raccordement, veiller à ce que l'appareil soit préparé pour
fonctionner avec le type de combustible disponible et prendre soin de bien net-
toyer les conduites du circuit afin d'en retirer tout résidu pouvant compromettre
le bon fonctionnement de la chaudière.
Le raccordement au gaz doit être effectué au raccord prévu conformément aux normes
en vigueur ; utiliser un tuyau métallique rigide ou flexible, à paroi continue en acier ino-
xydable, en intercalant un robinet du gaz entre la chaudière et le circuit. Vérifier l'étan-
chéité de toutes les connexions du gaz. La capacité du compteur doit être suffisante
pour assurer l'usage simultané de tous les appareils qui y sont reliés. Le diamètre de la
conduite du gaz sortant de la chaudière n'est pas déterminant pour le choix du diamètre
de la tuyauterie placée entre l'appareil et le compteur ; elle doit être choisie en fonction
de sa longueur et des pertes de charge, conformément aux normes en vigueur.
B
Ne pas utiliser les conduites de gaz comme mise à la terre d'appareils électri-
ques.
Réglage de la température de chauffage
Le réglage peut être effectué à partir du menu de la chronocommande à
distance ou directement sur le tableau des commandes de la chaudière.
Réglage température eau chaude sanitaire (avec
ballon en option installé)
Le réglage peut être effectué à partir du menu de la chronocommande à
distance ou directement sur le tableau des commandes de la chaudière.
Commutation Été/Hiver
Le mode Été a la priorité sur une éventuelle demande de chauffage pro-
venant de la chronocommande à distance.
Sélection Eco/Confort
En désactivant l'option ECS du menu de la chronocommande à
distance, la chaudière sélectionne le mode Economy. Dans cette condi-
tion, la touche Eco/Confort
fig. 1
(rep. 7 - ) sur le panneau de la chau-
dière est désactivée.
En activant l'option ECS du menu de la chronocommande à distance, la
chaudière sélectionne le mode Confort. Dans cette condition, il est pos-
sible de sélectionner l'un des deux modes à l'aide de la touche
Eco/
Confort
(rep. 7 -
fig. 1
) sur le panneau de la chaudière .
Température évolutive
La chronocommande à distance, ainsi que la carte électronique de la
chaudère, gèrent le réglage de la température évolutive : Noter que la
priorité est attribuée à la gestion de la température évolutive par la carte
électronique de la chaudière.
1
2
3
4 5
85
261.5
76
55.5
119
216
185
137
A
F
C D E
FEDB CA
G
