DIVAtop HC
14
ES
cod. 3540S840 - 02/2010 (Rev. 00)
3.5 Conexiones eléctricas
Conexión a la red eléctrica
B
La seguridad eléctrica del aparato sólo se logra cuando éste se encuentra conectado a
una toma de tierra eficaz, según lo previsto por las normas de seguridad. Solicitar a per-
sonal profesionalmente cualificado que controle la eficacia y la adecuación de la insta-
lación de tierra ya que el fabricante no se hace responsable por los eventuales daños
provocados por la falta de puesta a tierra de la instalación. También se ha de controlar
que la instalación eléctrica sea adecuada a la potencia máxima absorbida por el apara-
to, indicada en la chapa de datos.
La caldera se suministra con un cable para la conexión a la red eléctrica de tipo "Y" sin
enchufe. El enlace a la red se ha de efectuar con una conexión fija y un interruptor bipo-
lar cuyos contactos tengan una apertura no inferior a 3 mm, interponiendo unos fusibles
de 3 A como máximo entre la caldera y la línea. Es importante respetar la polaridad de
las conexiones a la línea eléctrica (LÍNEA: cable marrón / NEUTRO: cable azul / TIE-
RRA: cable amarillo-verde). Cuando se instale o sustituya el cable de alimentación, el
conductor de tierra se ha de dejar 2 cm más largo que los demás.
B
El cable de alimentación del aparato no debe ser sustituido por el usuario. Si
el cable se daña, apagar el aparato y llamar a un técnico autorizado para que
lo sustituya. Si hay que sustituir el cable eléctrico de alimentación, utilizar sólo
cable HAR H05 VV-F de 3x0,75 mm2 con diámetro exterior de 8 mm como
máximo.
Termostato de ambiente (opcional)
B
ATENCIÓN: EL TERMOSTATO DE AMBIENTE DEBE TENER LOS CONTAC-
TOS LIBRES DE POTENCIAL. SI SE CONECTAN 230 V A LOS BORNES
DEL TERMOSTATO DE AMBIENTE, LA TARJETA ELECTRÓNICA SE DAÑA
IRREMEDIABLEMENTE.
Al conectar un mando a distancia o un temporizador, no tomar la alimentación
de estos dispositivos de sus contactos de interrupción. Conectarlos directa-
mente a la red o a las pilas, según el tipo de dispositivo.
Acceso a la regleta eléctrica
Tras quitar el panel frontal de la caldera (fig. 21), es posible acceder a la regleta donde
conectar la sonda externa ( 138 fig. 18), el termostato de ambiente (72 fig. 18) o el reloj
programador a distancia (139 fig. 18).

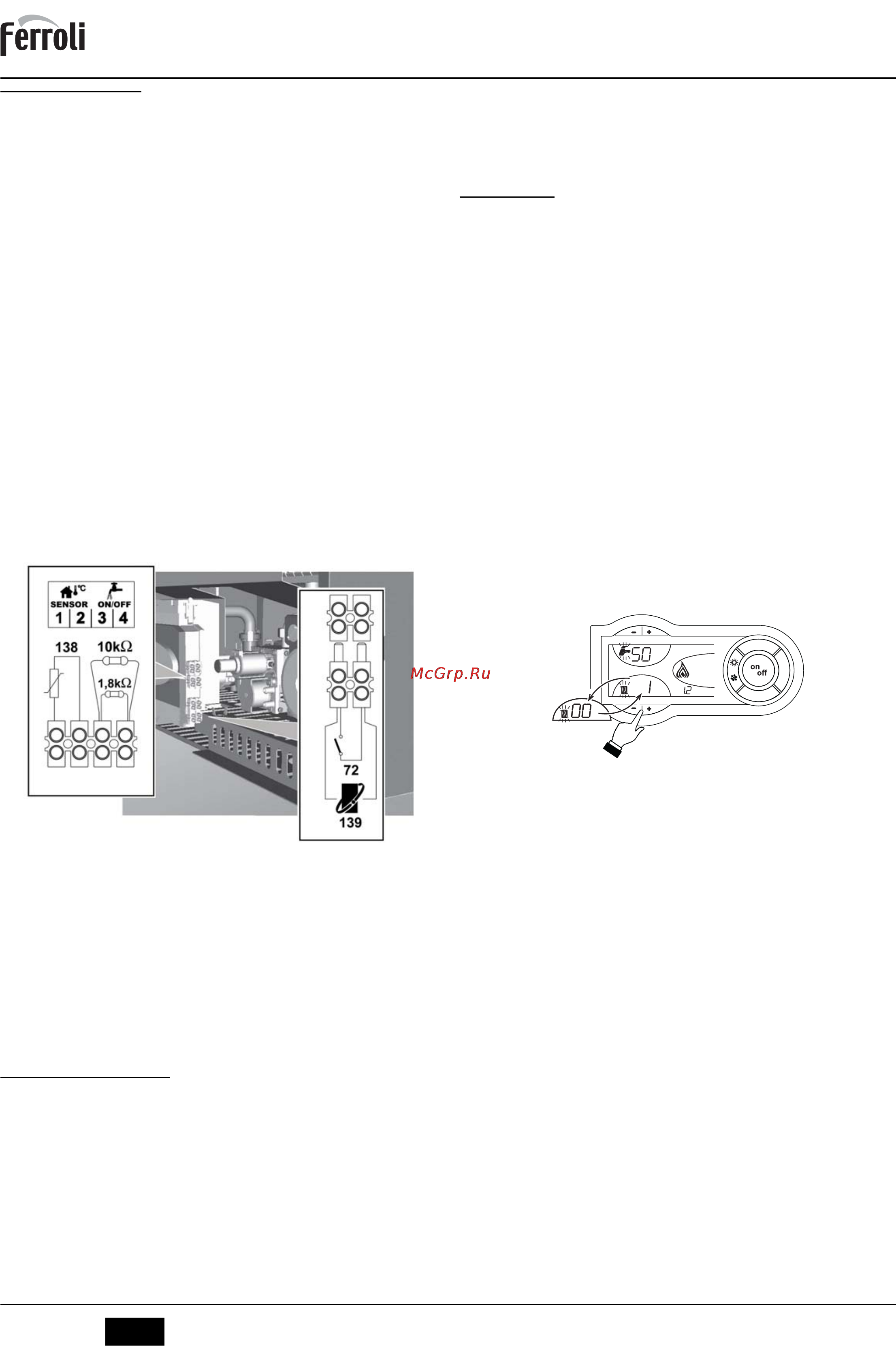

fig. 18 - Acceso a la regleta de conexiones
Sonda del acumulador
Si se utiliza una sonda en el acumulador, es necesario retirar las dos resistencias de los
bornes 3 y 4 y conectar allí los terminales de la sonda.
Verificar la selección de la modalidad Economy o Comfort (con acumulador opcional instalado).
Termostato del acumulador
Si se utiliza un termostato de acumulador es necesario retirar uno de los dos extremos
de la resistencia de 1,8 Kohm y conectar el contacto del termostato entre la resistencia
recién retirada y el borne que ocupaba precedentemente.
Al efectuar el pedido el termostato del acumulador, la caldera verá sólo la resistencia de
10 Kohm (que simula una temperatura de 25 °C). Una vez que el termostato del acumu-
lador haya sido satisfecho, la caldera verá ambas resistencias (que simulan una tempe-
ratura superior a 70 °C).
Verificar la programación de la modalidad Economy/confort (con acumulador opcional instalado).
3.6 Conductos de aire y humos
El tubo de conexión a la chimenea ha de tener un diámetro superior al del empalme en
el cortatiro. A partir del cortatiro ha de presentar un tramo vertical de longitud superior a
medio metro. Las dimensiones y la colocación de la chimenea y del tubo de conexión
han de respetar las normas vigentes.
B
La caldera está dotada de un dispositivo de seguridad (termostato humos) que
bloquea el funcionamiento del aparato si el tiro es incorrecto o la chimenea está
obstruida. No manipular ni desactivar dicho dispositivo de seguridad por nin-
gún motivo.
4. SERVICIO Y MANTENIMIENTO
Todas las operaciones de regulación, transformación, puesta en servicio y manteni-
miento que se describen a continuación deben ser efectuadas exclusivamente por per-
sonal matriculado, por ejemplo un técnico del Servicio de Asistencia local.
FERROLI declina toda responsabilidad por daños materiales o personales provocados
por la manipulación del aparato por parte de personas no autorizadas ni cualificadas
para ello.
4.1 Regulaciones
Cambio de gas
El aparato puede funcionar con gas metano o GLP. Sale de fábrica preparado para uno
de los dos gases, que se indica en el embalaje y en la placa de datos técnicos. Para
utilizar el aparato con otro gas, es preciso montar el kit de transformación de la siguiente
manera:
1. Quitar los inyectores del quemador principal y montar los indicados en la tabla de
datos técnicos de la sec. 5.3 para el tipo de gas empleado
2. Modificar el parámetro correspondiente al tipo de gas:
• Poner la caldera en stand-by
• Pulsar la tecla RESET (8 - fig. 1) durante 10 segundos: en la pantalla se visua-
liza "TS" parpadeante
• Pulsar la tecla RESET (8 - fig. 1): en la pantalla se visualiza "P01".
• Pulsar las teclas de regulación de la temperatura del agua sanitaria (1 y 2 -
fig. 1) para configurar 00 (gas metano) o 01 (GLP).
• Pulsar la tecla RESET (8 - fig. 1) durante 10 segundos.
• La caldera vuelve al modo stand-by
3. Ajustar la presión mínima y la máxima del quemador (ver el apartado respectivo)
con los valores indicados en la tabla de datos técnicos para el tipo de gas empleado
4. Pegar la etiqueta suministrada con el kit de cambio de gas junto a la placa de los
datos técnicos para informar del cambio.
Activación de la modalidad TEST
Pulsar simultáneamente las teclas de regulación de la temperatura de la calefacción (3
y 4 - fig. 1) durante 5 segundos para activar la modalidad TEST. La caldera se enciende
con la potencia de calefacción máxima programada de la manera ilustrada en el aparta-
do sucesivo.
En la pantalla parpadean los símbolos de calefacción (24 - fig. 1) y de agua sanitaria (12
- fig. 1); al lado, se visualiza, respectivamente, la potencia de la calefacción y la potencia
de encendido.
fig. 19 - Modalidad TEST (potencia de la calefacción = 100%)
Para desactivar la modalidad TEST, repetir la secuencia de activación.
El modo TEST se desactiva automáticamente al cabo de 15 minutos.
Regulación de la presión del quemador
Este aparato está dotado de modulación de llama y, por lo tanto, tiene dos valores de
presión fijos: uno mínimo y otro máximo, que deben ser los que se indican en la tabla de
datos técnicos para cada tipo de gas.
• Conectar un manómetro apropiado a la toma de presión "B" situada aguas abajo
de la válvula de gas.
• Quitar el capuchón de protección "D".
• Hacer funcionar la caldera en modalidad TEST.
• Regular la presión máxima al valor de calibrado con el tornillo"G" (girar a la derecha
para aumentarla y a la izquierda para disminuirla).
• Desconectar uno de los dos conectores Faston "C" del cable Modureg "F" en la
válvula del gas.
• Ajustar la presión mínima al valor de calibración, girando el tornillo "E" a la derecha
para aumentar el valor y a la izquierda para disminuirlo.
• Apagar y encender el quemador, y controlar que la presión mínima se mantenga
estable.
• Enchufar el conector Faston "C" desconectado del cable Modureg "F" en la válvula
del gas
• Comprobar que la presión máxima no haya cambiado
• Colocar el capuchón de protección "D".
• Para salir del modo TEST, repetir la secuencia de activación o dejar pasar quince
minutos.
A
Tras controlar la presión o regularla, es obligatorio sellar el tornillo de re-
gulación con pintura o con un precinto.
e
c
o
c
o
m
f
o
r
t
m
o
d
e
r
e
s
e
t
eco
bar
