DIVAtop HC
51
RO
cod. 3540S840 - 02/2010 (Rev. 00)

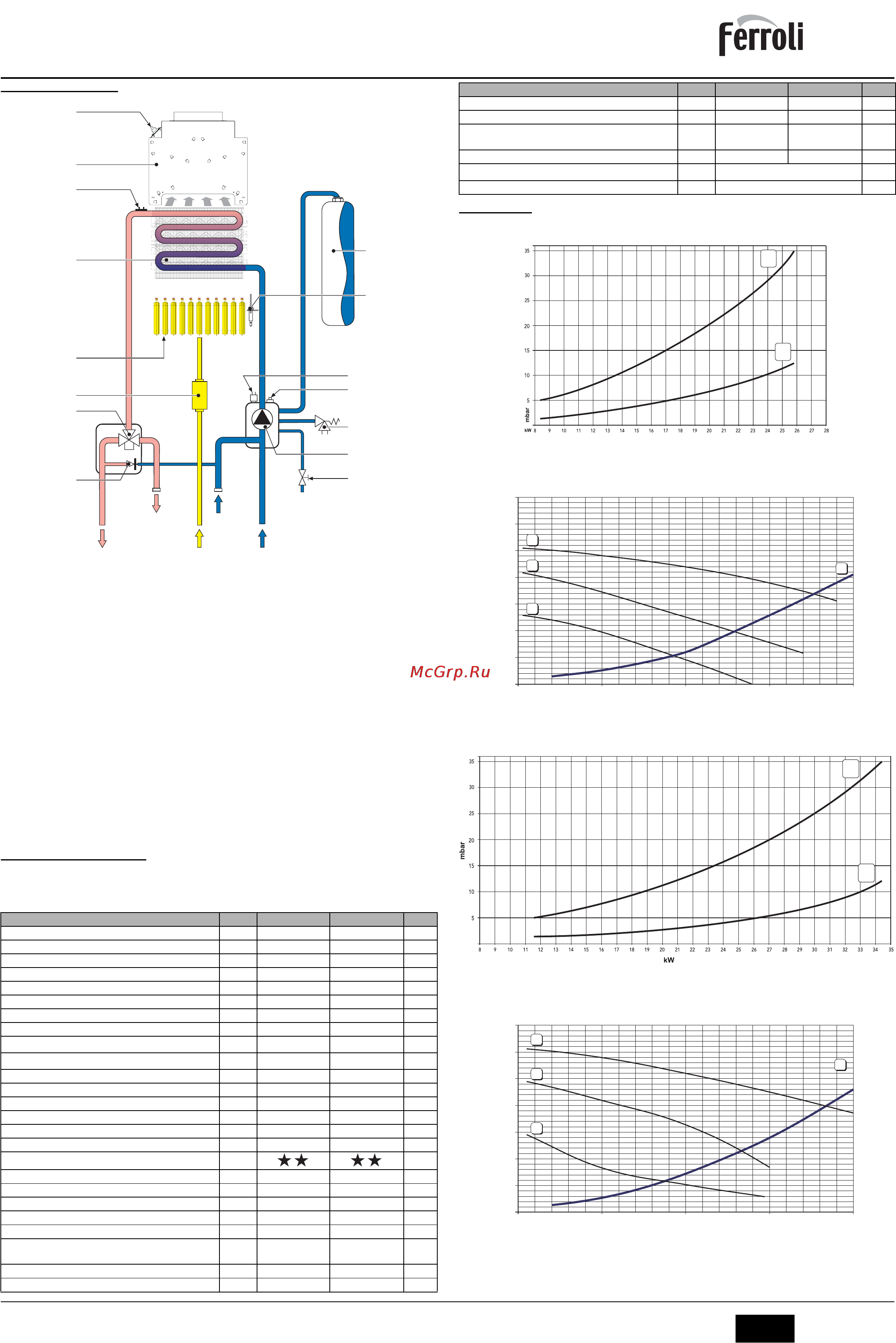

5.2 Circuitul hidraulic
fig. 24 - Circuitul hidraulic
7 Intrare gaz
10 Tur instalaĠie
11 Retur instalaĠie
14 Supapă de siguranĠă
20 Grup arzătoare
27 Schimbător din cupru
32 Pompă de circulaĠie încălzire
36 Evacuare automată aer
44 Valvă de gaz
56 Vas de expansiune
74 Robinet de umplere instalaĠie
78 Dispozitiv antirefulare
81 Electrod de aprindere úi detectare
95 Valvă deviatoare
126 Termostat gaze arse
209 Tur boiler
210 Retur boiler
241 By-pass automat
246 Transductor de presiune
278 Senzor dublu (SiguranĠă + Încălzire)
5.3 Tabel cu datele tehnice
În coloana din dreapta e indicată abrevierea utilizată pe plăcuĠa cu datele tehnice.
5.4 Diagrame
Diagrame presiune - putere DIVAtop HC 24
A GPL
B METAN
Pierderi de sarcină / înălĠime de pompare pompe de circulaĠie DIVAtop HC 24
A Pierderi de sarcină în centrală
1 - 2 - 3 Viteză pompă de circulaĠie
Diagrame presiune - putere DIVAtop HC 32
A GPL
B METAN
Pierderi de sarcină / înălĠime de pompare pompe de circulaĠie DIVAtop HC 32
A Pierderi de sarcină în centrală
1 - 2 - 3 Viteză pompă de circulaĠie
Dată Unitate DIVAtop HC 24 DIVAtop HC 32
Putere termică max kW 25.8 34.4 (Q)
Putere termică min kW 8.3 11.5 (Q)
Putere Termică max. încălzire kW 23.5 31.3 (P)
Putere termică min. încălzire kW 7.0 9.7 (P)
Duze arzător G20 nr. x ě 11 x 1,35 15 x 1,35
Presiune gaz alimentare G20 mbar 20 20
Presiune max. în aval de valva de gaz (G20) mbar 12.0 12.0
Presiune min. în aval de valva de gaz (G20) mbar 1.5 1.5
Debit gaz max. G20
m
3
/h
2.73 3.64
Debit gaz min. G20
m
3
/h
0.88 1.22
Duze arzător G31 nr. x ě 11 x 0,79 15 x 0,79
Presiune gaz alimentare G31 mbar 37 37
Presiune max. în aval de valva de gaz (G31) mbar 35.0 35.0
Presiune min. în aval de valva de gaz (G31) mbar 5.0 5.0
Debit gaz max. G31 kg/h 2.00 2.69
Debit gaz min. G31 kg/h 0.65 0.90
Clasă eficienĠă directiva 92/42 CEE -
Clasă de emisii NOx - 3 (<150 mg/kWh) 3 (<150 mg/kWh) (NOx)
Presiune max. de funcĠionare încălzire bar 3 3 (PMS)
Presiune min. de funcĠionare încălzire bar 0.8 0.8
Temperatură max. încălzire °C 90 90 (tmax)
ConĠinut apă încălzire L 1.0 1.2
Capacitatea vasului de expansiune pentru instalaĠia de
încălzire
L8 10
Presiune de preîncărcare vas de expansiune încălzire bar 1 1
Grad de protecĠie IP X5D X5D
56
81
44
20
27
14
32
1110 7
210
278
95
241
246
36
209
74
78
126
Tensiune de alimentare V/Hz 230V/50Hz 230V/50Hz
Putere electrică absorbită W 110 90
Putere electrică absorbită apă caldă menajeră
(cu boiler opĠional instalat)
W 110 90
Greutate în gol kg 32 30
Tip de aparat
B
11BS
PIN CE 0461BR0843
Dată Unitate DIVAtop HC 24 DIVAtop HC 32
B
A
0
1
2
3
4
5
6
7
0 500 1.000 1.500 2.000
Q [l/h]
H [m H
2
O]
A
3
2
1
A
B
0
1
2
3
4
5
6
7
0 500 1.000 1.500 2.000
Q [l/h]
H [m H
2
O]
A
3
1
2
