DIVAtop HC
44
FR
cod. 3540S840 - 02/2010 (Rev. 00)

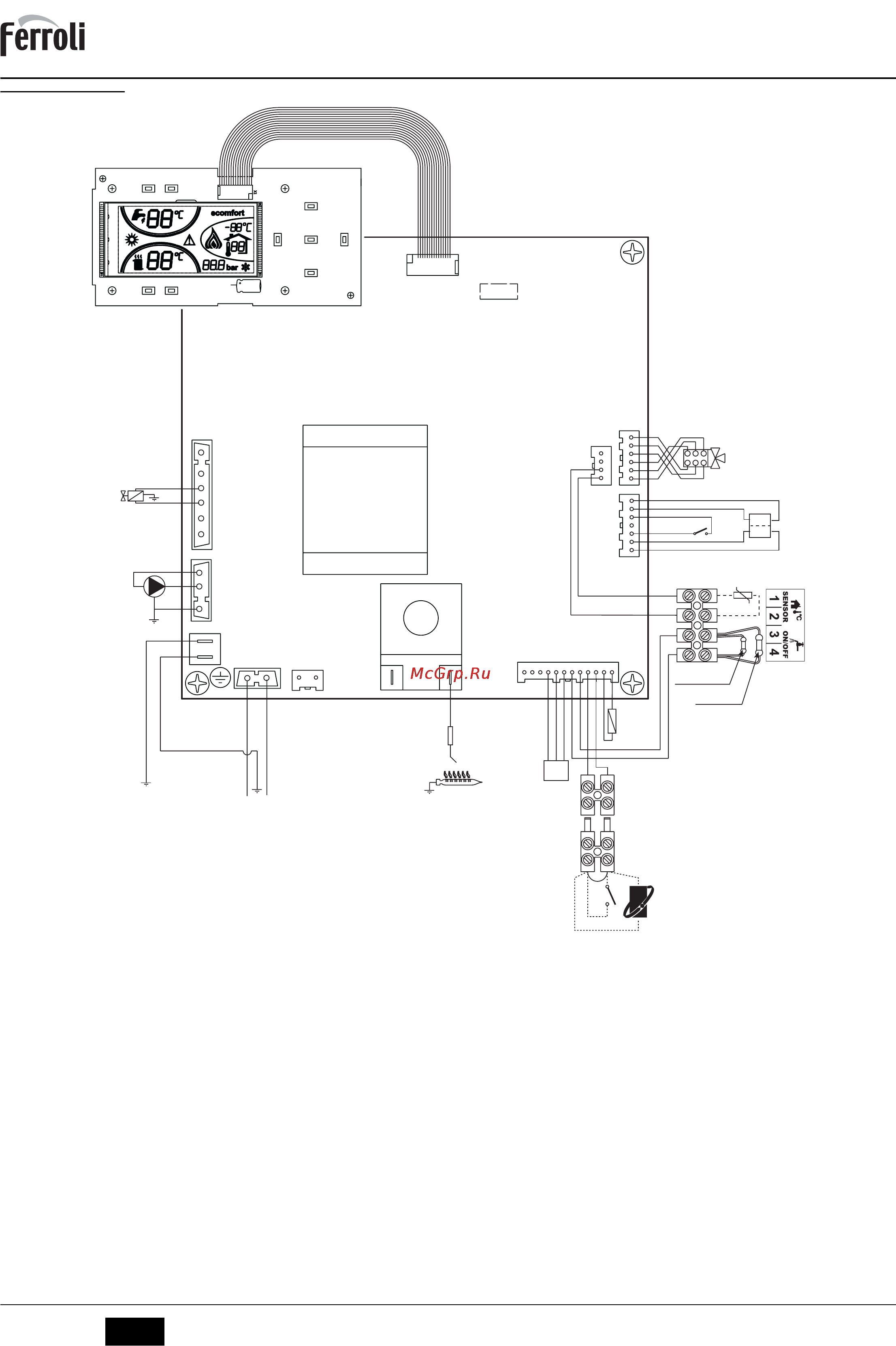

5.5 Schéma électrique
fig. 25 - Schéma électrique
A
Attention : Avant de brancher le thermostat d'ambiance ou la chronocom-
mande à distance, défaire le pontage sur le bornier.
Légende
32 Circulateur circuit chauffage
44 Vanne à gaz
47 Modureg
72 Thermostat d'ambiance
81 Électrode d'allumage/de détection
95 Déviateur
126 Thermostat fumées
138 Sonde extérieure
139 Chronocommande à distance (Opentherm)
246 Transducteur de pression
278 Capteur double (sécurité + chauffage)
LCD
X8
PROG
X10
X7
X9
X6
X5
X2
X1
L aux N
L main N
X3
X4
TR1
T2
X11
DBM03
81
°
T
°
T
278
126
7
6
5
4
3
2
1
9 8 7 6 5 4 3 2 1
12 11 10
47
246
OUT
+5V
GND
L N
230V
50Hz
1
2
3
1
2
3
4
5
6
32
44
95
6
5
4
3
2
1
4
3
2
1
DSP05
72
139
10kOhm
1.8kOhm
138
1
2
