DIVAtop HC
37
FR
cod. 3540S840 - 02/2010 (Rev. 00)
FR
1. AVERTISSEMENTS GÉNÉRAUX
• Lire attentivement les avertissements contenus dans le présent livret d'instructions.
• Après l'installation de la chaudière, l'installateur doit informer l'utilisateur sur son fonctionnement et lui remet-
tre le présent livret qui fait partie intégrante et essentielle du produit ; en outre, il doit être conservé avec soin
pour toute consultation future.
• L’installation et la manutention doivent être effectuées conformément aux normes en vigueur, selon les in-
structions du constructeur et par un personnel professionnel qualifié. Toute opération sur les organes de ré-
glage scellés est interdite.
• Une installation incorrecte ou un entretien impropre peuvent entraîner des dommages à des personnes, à
des animaux ou à des choses. Le constructeur n'assume aucune responsabilité pour les dommages causés
par des erreurs d'installation et d'utilisation et, dans tous les cas, en cas de non-repesct des instructions.
• Avant d'effectuer toute opération de nettoyage ou d'entretien, isoler l'appareil du réseau d'alimentation
électrique en actionnant l'interrupteur de l'installation et/ou au moyen des dispositifs d'isolement prévus.
• Désactiver l'appareil en cas de panne et/ou de mauvais fonctionnement en s'abstenant de toute tentative de
réparation ou d'intervention directe. S'adresser uniquement à du personnel professionnel qualifié. Les éven-
tuelles réparations ou remplacements de composants devront être effectués uniquement par du personnel
professionnel qualifié en n'utilisant que des pièces de rechange d'origine. Le non-respect de ce qui précède
compromet les conditions de sécurité de l'appareil.
• Cet appareil ne peut servir que dans le cadre des utilisations pour lesquelles il a été conçu. Tout autre usage
doit être considéré comme impropre et donc dangereux.
• Les éléments du conditionnement ne peuvent être laissés à la portée des enfants étant donné qu'ils pourra-
ient être une source potentielle de danger.
• Les images contenues dans ce manuel ne sont qu'une représentation simplifiée du produit. Cette représen-
tation peut présenter de légères différences, non significatives, par rapport au produit.
2. INSTRUCTIONS D'UTILISATION
2.1 Introduction
Cher Client,
Nous vous remercions d'avoir choisi, une chaudière muraleFERROLI de conception
avancée, de technologie d'avant-garde, de fiabilité élevée et de haute qualité construc-
tive. Lire attentivement les instructions contenues dans la présente notice, car elles four-
nissent des indications importantes concernant la sécurité d'installation, l'utilisation et
l'entretien de l'appareil.
DIVAtop HC il s'agit d'un générateur thermique de chauffage et de production d'eau
chaude sanitaire à haut rendement fonctionnant au gaz naturel ou liquide ; équipé d'un
brûleur atmosphérique à allumage électronique, d'un système de contrôle par micropro-
cesseur, il peut être installé à l'intérieur ou à l'extérieur dans un lieu partiellement
protégé (selon EN 297/A6) où les températures peuvent arriver jusqu'à -15°C.
Un ballon extérieur (option), servant à la production d'eau chaude sanitaire, peut être
raccordé à la chaudière.
2.2 Tableau des commandes

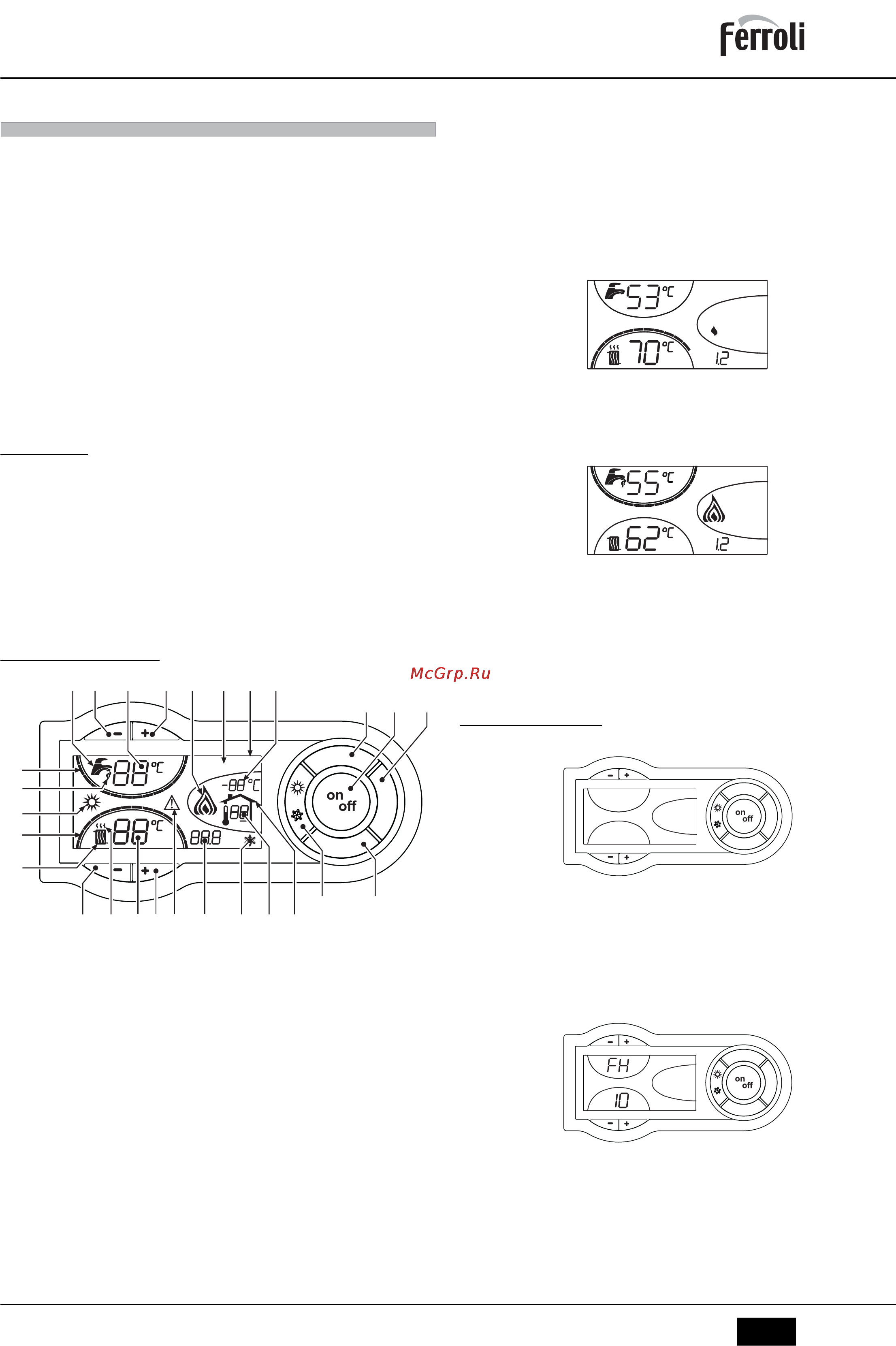

fig. 1 - Panneau de contrôle
Légende
1 = Touche pour diminuer le réglage de la température de l'eau chaude sanitaire
(avec ballon en option installé)
2 = Touche pour augmenter le réglage de la température de l'eau chaude sanitaire
(avec ballon en option installé)
3 = Touche pour diminuer la température de l'installation de chauffage
4 = Touche pour augmenter la température de l'installation de chauffage
5 = Afficheur
6 = Touche de sélection du mode Été /Hiver
7 =
Touche de sélection du mode Economy / Confort (avec ballon optionnel installé)
8 = Touche de remise à zéro
9 = Touche de Marche/Arrêt de l'appareil (on/off)
10 = Touche du menu "Température évolutive"
11 = Indication que l'eau chaude sanitaire a atteint la température programmée
(avec ballon optionnel installé)
12 = Symbole eau chaude sanitaire
13 =
Indication "Fonctionnement eau chaude sanitaire" (avec ballon en option installé)
14 =
Programmation / température de départ eau chaude sanitaire
15 =
Indication mode ECO (économy) /COMFORT (confort) (avec ballon en option installé)
16 = Température capteur extérieur (avec la sonde extérieure en option)
17 = Elle est affichée en cas de branchement de la sonde extérieure ou de la chro-
nocommande à distance (options)
18 = Température ambiante (avec chronocommande à distance, option)
19 = Indication brûleur allumé et puissance actuelle
20 = Indication fonctionnement antigel
21 = Indication "pression installation de chauffage"
22 = Indication Anomalie
23 = Programmation / température de départ chauffage
24 = Symbole chauffage
25 = Indication fonctionnement chauffage
26 = Indication température de départ chauffage programmée atteinte
27 = Indication du mode Été
Indication durant le fonctionnement
Chauffage
Le besoin thermique (détecté par le thermostat d'ambiance ou la chronocommande à
distance) est indiqué par le clignotement du pictogramme air chaud au-dessus du radia-
teur (24 et 25 - fig. 1).
Les repères de graduation du chauffage (26 - fig. 1) s'allument au fur et à mesure que
la température du capteur de chauffage atteint la valeur fixée.
fig. 2
Sanitaire (avec ballon en option installé)
Lors d'une demande de chauffage l'icône du robinet d'eau chaude (12 et 13 -
fig. 1
) clignote.
Les voyants d'indication d'eau chaude sanitaire (11 - fig. 1) s'allument au fur et à mesure
que la température du capteur du ballon atteint la valeur programmée.
fig. 3
Exclusion du ballon (ECO)
L'utilisateur peut exclure le chauffage/maintien de la température dans le ballon . En cas
d'exclusion, l'eau chaude sanitaire ne sera pas disponible.
Lorsque le chauffage du ballon est actif (réglage par défaut), le pictogramme CONFORT
est actif sur l'afficheur (15 - fig. 1), tandis que lorsqu'il est désactivé, c'est le pictogram-
me ECO qui est actif sur l'afficheur (15 - fig. 1).
Le ballon peut être désactivé par l'utilisateur (mode ECO) en appuyant sur la touche
eco/confort (7 - fig. 1). Pour activer le mode CONFORT , rappuyer sur la touche eco/
confort (7 - fig. 1).
2.3 Allumage et extinction
Chaudière non alimentée électriquement
fig. 4 - Chaudière non alimentée électriquement
B
En cas de coupure de la tension d'alimentation de l'appareil et/ou de coupure
de l'arrivée de gaz, le système antigel ne fonctionne pas. Pour les arrêts pro-
longés en période hivernale et afin d'éviter les dommages causés par le gel, il
est conseillé de purger toute l'eau contenue dans la chaudière et dans l'instal-
lation ; ou bien de ne vider que l'eau sanitaire et verser l'antigel approprié dans
l'installation de chauffage, en respectant les prescriptions indiquées sez. 3.3.
Allumage de la chaudière
Mettre l'appareil sous tension.
fig. 5 - Allumage de la chaudière
• Pendant les 120 secondes qui suivent, l'afficheur visualise FH (cycle de purge de
l'air du circuit de chauffage).
• Pendant les 5 premières secondes, l'afficheur visualise également la version du lo-
giciel de la carte.
• Ouvrir le robinet du gaz en amont de la chaudière.
• Dès que l'indication FH disparaît, la chaudière est prête à fonctionner automatique-
ment chaque fois que l'on prélève de l'eau chaude sanitaire ou en présence d'une
demande de la part du thermostat d'ambiance.
e
c
o
c
o
m
f
o
r
t
m
o
d
e
r
e
s
e
