DIVAtop HC
42
FR
cod. 3540S840 - 02/2010 (Rev. 00)
Table anomalies
Tableau 2
5. CARACTÉRISTIQUES ET DONNÉES TECHNIQUES
5.1 Vue générale et composants principaux

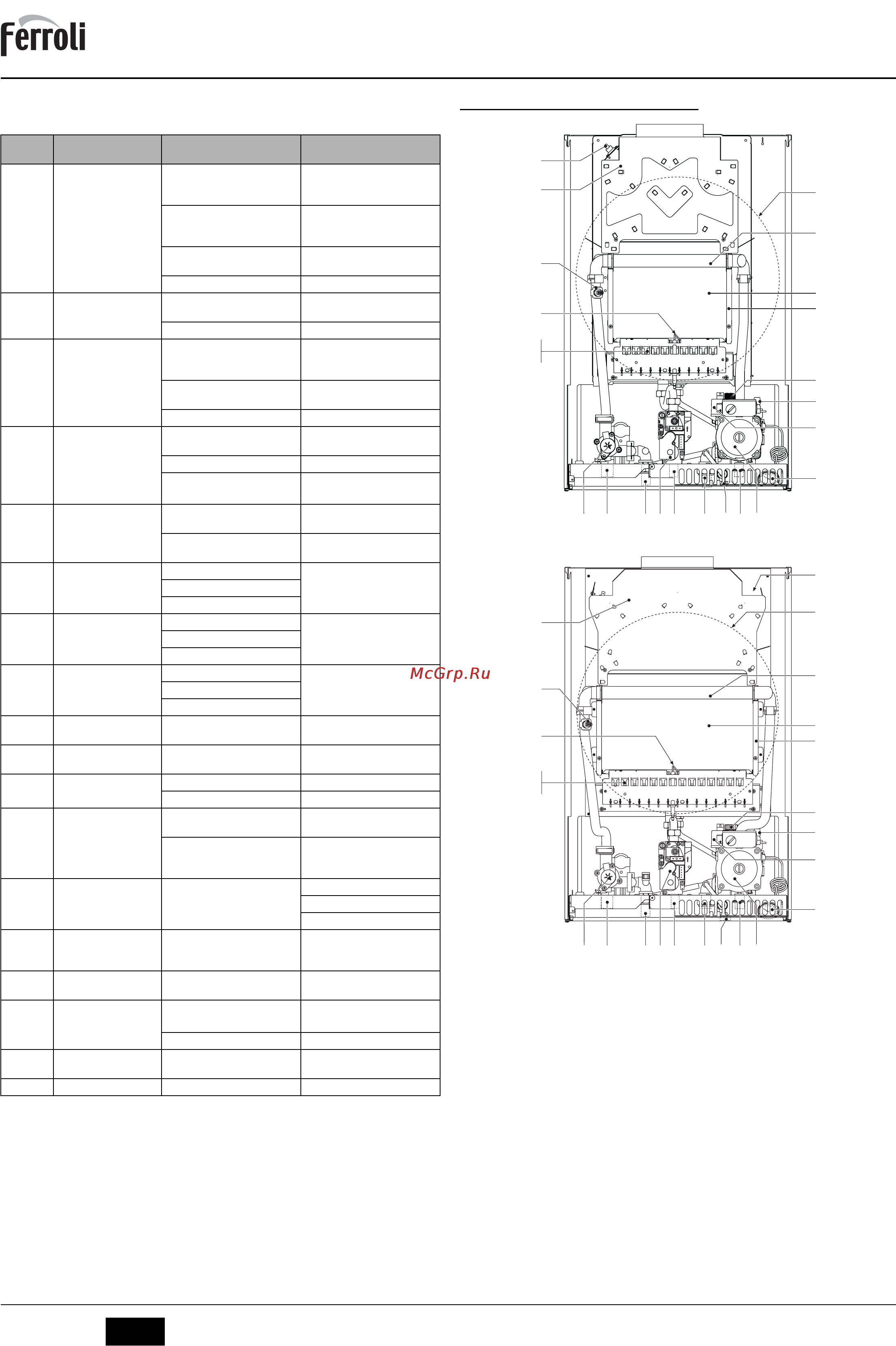

fig. 22 - Vue générale DIVAtop HC 24
fig. 23 - Vue générale DIVAtop HC 32
7 Arrivée gaz
10 Départ installation
11 Retour installation
14 Soupape de sécurité
19 Chambre de combustion
20 Groupe brûleurs
21 Gicleur principal
22 Brûleur
26 Isolant chambre de combustion
27 Échangeur en cuivre
32 Circulateur circuit chauffage
36 Purgeur air automatique
44 Vanne à gaz
56 Vase d'expansion
74 Robinet de remplissage installation
78 Antirefouleur
81 Électrode d'allumage et de détection
95 Déviateur
126 Thermostat fumées
145 Manomètre
209 Refoulement ballon
210 Retour ballon
246 Transducteur de pression
278 Capteur double (sécurité + chauffage)
Code
anomalie
Anomalie Causes probables Solution
A01
Le brûleur ne s'allume pas
Manque d'alimentation de gaz
Contrôler l'arrivée régulière du gaz
à la chaudière et l'élimination de
l'air des tuyaux
Anomalie électrode d'allumage/de
détection
Contrôler que les électrodes soient
correctement câblées ,
positionnées et non incrustées
Vanne à gaz défectueuse
Contrôler et remplacer si nécessa-
ire la vanne à gaz
Puissance d'allumage trop faible Régler la puissance d'allumage
A02
Présence de la flamme
brûleur éteint
Anomalie électrode
Vérifier le câblage de l'électrode
d'ionisation
Anomalie carte Vérifier la carte
A03
Déclenchement de la pro-
tection de surtempérature
Capteur chauffage endommagé
Contrôler le positionnement et le
fonctionnement corrects du capteur
de température chauffage
Absence de circulation d'eau dans
l'installation
Vérifier le circulateur
Présence d'air dans l'installation Purger l'installation
F04
Déclenchement du ther-
mostat sécurité fumées
(après son déclenche-
ment, le fonctionnement
de la chaudière est désac-
tivé pendant 20 minutes)
Contact de thermostat sécurité
fumées ouvert
Vérifier le thermostat
Câblage interrompu Vérifier le câblage
Conduit de cheminée non correcte-
ment dimensionné ou obstrué
Remplacer le conduit de fumée
A06
Absence de flamme après
la phase d'allumage
Basse pression dans l'installation
d'alimentation du gaz
Vérifier la pression du gaz
Réglage de la pression minimale
brûleur
Vérifier les pressions
F10
Anomalie capteur départ 1
Capteur endommagé
Contrôler le câblage ou remplacer
le capteur
Câblage en court-circuit
Câblage interrompu
F11
Anomalie capteur d'eau
chaude sanitaire
Capteur endommagé
Contrôler le câblage ou remplacer
le capteur
Câblage en court-circuit
Câblage interrompu
F14
Anomalie capteur départ 2
Capteur endommagé
Contrôler le câblage ou remplacer
le capteur
Câblage en court-circuit
Câblage interrompu
F34
Tension d'alimentation
inférieure à 170 V.
Problèmes au réseau électrique Vérifier l'installation électrique
F35
Fréquence de réseau
anormale
Problèmes au réseau électrique Vérifier l'installation électrique
F37
Pression eau installation
incorrecte
Pression trop basse Remplir l'installation
Capteur endommagé Vérifier le capteur
F39
Anomalie sonde extérieure
Sonde endommagée ou
court-circuit câblage
Contrôler le câblage ou remplacer
le capteur
Sonde débranchée après l'activa-
tion de la fonction "température
évolutive"
Rebrancher la sonde extérieure ou
désactiver la fonction "température
évolutive"
F40
Pression eau installation
incorrecte
Pression trop haute
Vérifier l'installation
Contrôler la soupape de sécurité
Vérifier le vase d'expansion
A41
Positionnement des cap-
teurs
Capteur de refoulement débranché
du tuyau
Contrôler le positionnement et le
fonctionnement corrects du capteur
de température chauffage
F42
Anomalie capteur de
température chauffage
Capteur endommagé Remplacer le capteur
F43
Déclenchement de la pro-
tection de l'échangeur.
Manque de circulation
H
2
O installation
Vérifier le circulateur
Présence d'air dans l'installation Purger l'installation
F47
Anomalie capteur de
pression eau installation
Câblage interrompu Vérifier le câblage
F50
Anomalie modureg Câblage interrompu Vérifier le câblage
44 32
246
36
14
26
19
27
56
78
81
20
21
22
278
95 10 209 7 210 11
145
74
126
44 32
246
36
14
26
19
27
56
78
81
20
21
22
278
95 10 209 7 210 11
145
74
126
