DIVAtop HC
49
RO
cod. 3540S840 - 02/2010 (Rev. 00)

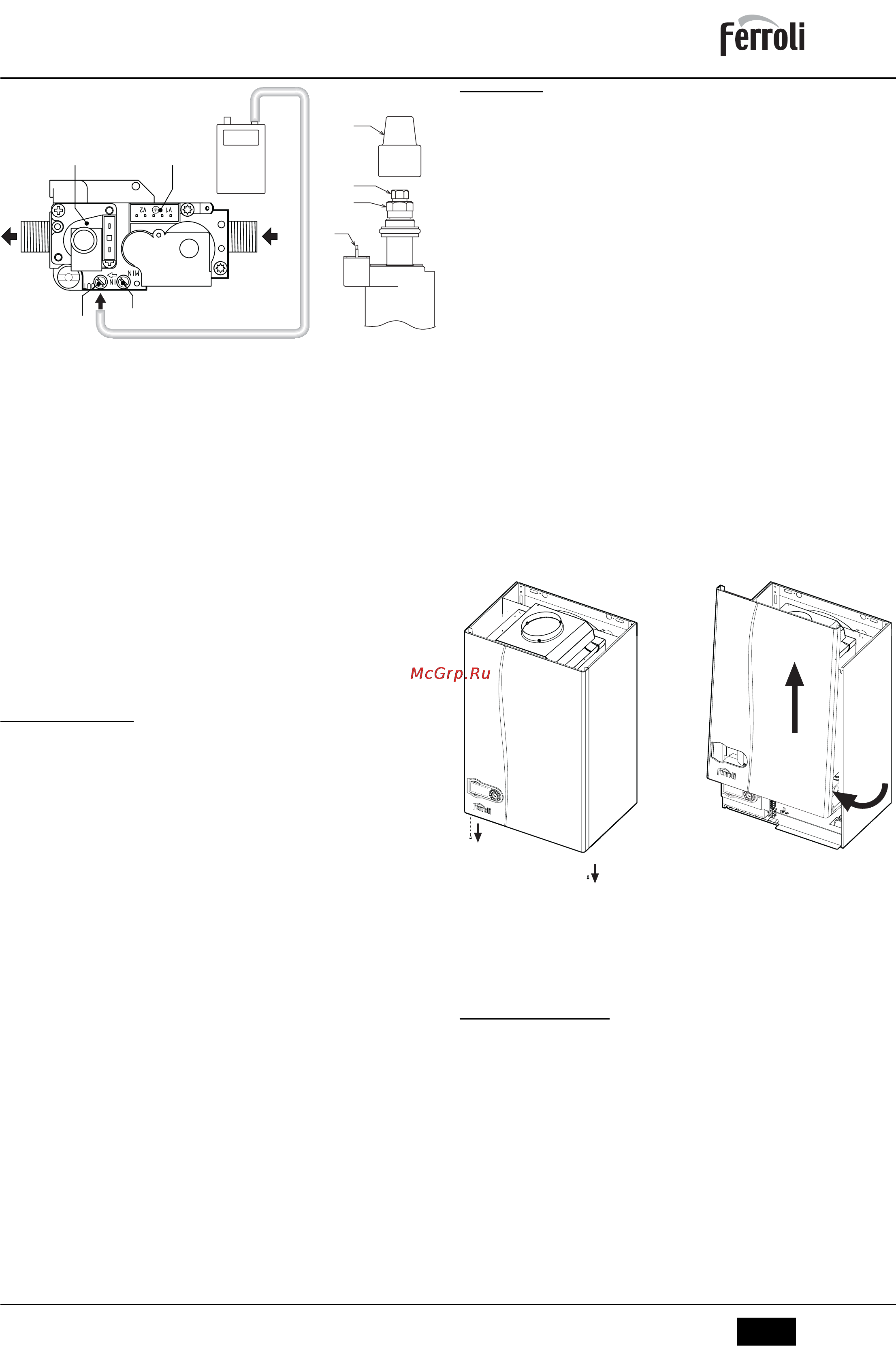

fig. 20 - Valvă de gaz
A Priza de presiune din amonte
B Priza de presiune din aval
C Conexiune electrică Modureg
D Capac de protecĠie
E Reglarea presiunii maxime
F Cablu "modureg"
G Reglarea presiunii maxime
I Conexiune electrică valvă gaz
M Manometru
R Ieúire gaz
S Intrare gaz
Reglarea puterii de încălzire
Pentru a regla puterea în circuitul de încălzire, puneĠi centrala să funcĠioneze în modul
TESTsez. 4.1 (vezi ). ApăsaĠi pe tastele pentru încălzire (det. 3 úi 4 - ) fig. 1pentru a mări
sau a reduce puterea (minimă = 00 - maximă = 100). Apăsând pe tasta RESET înainte
să treacă 5 secunde, puterea maximă va rămâne cea pe care tocmai aĠi reglat-o. IeúiĠi
din modul TEST (vezi sez. 4.1).
Reglarea puterii de aprindere
Pentru a regla puterea de aprindere, puneĠi centrala să funcĠioneze în modul TEST (vezi
sez. 4.1). ApăsaĠi pe tastele pentru apă
caldă menajeră (det. 1 úi 2 - fig. 1) pentru a
mări sau a reduce puterea (minimă = 00 - Maximă = 60). Apăsând pe tasta RESET
înainte să treacă 5 secunde, puterea de aprindere va rămâne cea pe care tocmai aĠi re-
glat-o. IeúiĠi din modul TEST (vezi sez. 4.1).
4.2 Punerea în funcĠiune
B
Verificări care trebuie efectuate la prima aprindere úi după toate operaĠiile de
întreĠinere care au impus deconectarea de la instalaĠii sau o intervenĠie la di-
spozitivele de siguranĠă sau la părĠi ale centralei:
Înainte de pornirea centralei
• DeschideĠi eventualele supape de blocare între centralăúi instalaĠii.
• VerificaĠi etanúeitatea instalaĠiei de gaz, acĠionând cu grijăúi folosind o soluĠie de
apă cu săpun pentru a căuta eventualele pierderi de la racorduri.
• VerificaĠi preîncărcarea corectă a vasului de expansiune (vezi sez. 5.3)
•UmpleĠi instalaĠia hidraulicăúi asiguraĠi o evacuare completă a aerului din centrală
úi din instalaĠie, deschizând supapa de evacuare aer montată pe centralăúi even-
tualele supape de evacuare din instalaĠie.
• VerificaĠi să nu existe pierderi de apă în instalaĠie, în circuitele de apă menajeră, la
racorduri sau în centrală.
• VerificaĠi racordarea corectă a instala
Ġiei electrice úi buna funcĠionare a instalaĠiei de
împământare.
•VerificaĠi ca valoarea presiunii gazului pentru circuitul de încălzire să fie cea necesară.
• VerificaĠi ca în imediata apropiere a centralei să nu existe lichide sau materiale in-
flamabile.
Verificări în timpul funcĠionării
• PorniĠi aparatul aúa cum se arată în sez. 2.3.
• VerificaĠi etanúeitatea circuitului de combustibil úi a instalaĠiilor de apă.
• ControlaĠi eficienĠa coúului de fum úi a conductelor aer-gaze arse în timpul
funcĠionării centralei.
• ControlaĠi ca circulaĠia apei, între centralăúi instalaĠii, să se desfăúoare corect.
• AsiguraĠi-vă că valva de gaz modulează corect, atât în faza de încălzire, cât úi în
cea de preparare a apei calde menajere.
• VerificaĠi aprinderea în bune condiĠii a centralei, efectuând diferite încercări de
aprindere úi de oprire, cu ajutorul termostatului ambiental sau al telecomenzii.
• AsiguraĠi-vă ca valoarea consumului de combustibil indicată de contor să corespun-
dă cu valoarea indicată în tabelul cu datele tehnice de la sez. 5.3.
• AsiguraĠi-vă c
ă, fără cerere de căldură, arzătorul se aprinde corect când se deschi-
de un robinet de apă caldă menajeră. ControlaĠi ca, în timpul funcĠionării în circuitul
de încălzire, la deschiderea unui robinet de apă caldă, să se oprească pompa de
circulaĠie din circuitul de încălzire, iar apa caldă menajeră să fie preparată în condiĠii
normale.
• VerificaĠi programarea corectă a parametrilor úi efectuaĠi eventualele personalizări
necesare (curbă de compensare, putere, temperaturi etc.).
4.3 ÎntreĠinerea
Controlul periodic
Pentru a menĠine în timp corecta funcĠionare a aparatului, e necesar să solicitaĠi perso-
nalului calificat un control anual care să prevadă următoarele verificări:
• Dispozitivele de control úi de siguranĠă (valvă de gaz, debitmetru, termostate etc.)
trebuie să funcĠioneze corect.
• Circuitul de evacuare a gazelor arse trebuie să fie perfect eficient.
(Centrală cu cameră etanúă: ventilator, presostat etc. - Camera etanúă trebuie să
fie ermetică: garnituri, coliere etc.).
(Centrală cu cameră deschisă: dispozitiv antirefulare, termostat gaze arse etc.)
• Conductele úi terminalul aer-gaze arse nu trebuie să fie blocate úi nu trebuie să pre-
zinte pierderi
•Arzătorul úi schimbătorul de căldură trebuie să fie curate úi fără incrustaĠii. Pentru
o eventuală curăĠare nu utilizaĠi produse chimice sau perii de oĠel.
• Electrodul nu trebuie să aibă incrustaĠii
úi trebuie să fie poziĠionat corect.
•InstalaĠiile de gaz úi de apă trebuie să fie etanúe.
• Presiunea apei din instalaĠia rece trebuie să fie de aproximativ 1 bar; în caz contrar,
aduceĠi-o din nou la această valoare.
• Pompa de circulaĠie nu trebuie să fie blocată.
• Vasul de expansiune trebuie să fie încărcat.
• Debitul de gaz úi presiunea trebuie să corespundă cu valorile indicate în tabelele
respective.
A
Eventuala curăĠare a carcasei, a panoului de comandăúi a părĠilor finisate ale
centralei se poate face cu o cârpă moale úi umedă, eventual îmbibată cu apă
cu săpun. Trebuie evitaĠi toĠi detergenĠii abrazivi úi solvenĠii.
Deschiderea carcasei
Pentru a deschide carcasa centralei:
1. DeúurubaĠi úuruburile A (vezi fig. 21).
2. RotiĠi carcasa (vezi fig. 21).
3. RidicaĠi carcasa.
B
Înainte de efectuarea oricărei operaĠiuni în interiorul centralei, întrerupeĠi ali-
mentarea cu energie electricăúi închideĠi robinetul de gaz din amonte
fig. 21 - Deschiderea carcasei
Analizarea combustiei
1. IntroduceĠi sonda în horn;
2. VerificaĠi ca supapa de siguranĠă să fie racordată la o pâlnie de evacuare;
3. ActivaĠi modul TEST;
4. AúteptaĠi 10 minute pentru ca centrala să atingă stabilitatea;
5. EfectuaĠi măsurătoarea.
4.4 Rezolvarea problemelor
Diagnosticarea
Centrala este dotată cu un sistem avansat de autodiagnosticare. În cazul apariĠiei unei
anomalii la centrală, afiúajul clipeúte intermitent împreună cu simbolul anomaliei (det. 22
- fig. 1), indicând codul anomaliei.
Există anomalii care cauzează blocări permanente (desemnate cu litera “A”): pentru re-
luarea funcĠionării e suficient să apăsaĠi tasta RESET (det. 8 - fig. 1) timp de 1 secundă,
sau prin intermediul tastei RESET a cronocomenzii la distanĠă (opĠional) dacă este in-
stalată; dacă centrala nu porneúte din nou, e necesar să rezolvaĠi mai întâi anomalia.
Alte anomalii cauzează blocări temporare (desemnate cu litera “F”), care sunt restabilite
automat imediat ce valoarea revine în regimul de funcĠionare normal al centralei.
+
M
D
E
G
C
F
FI
B
A
RS
A
A
1
3
2
