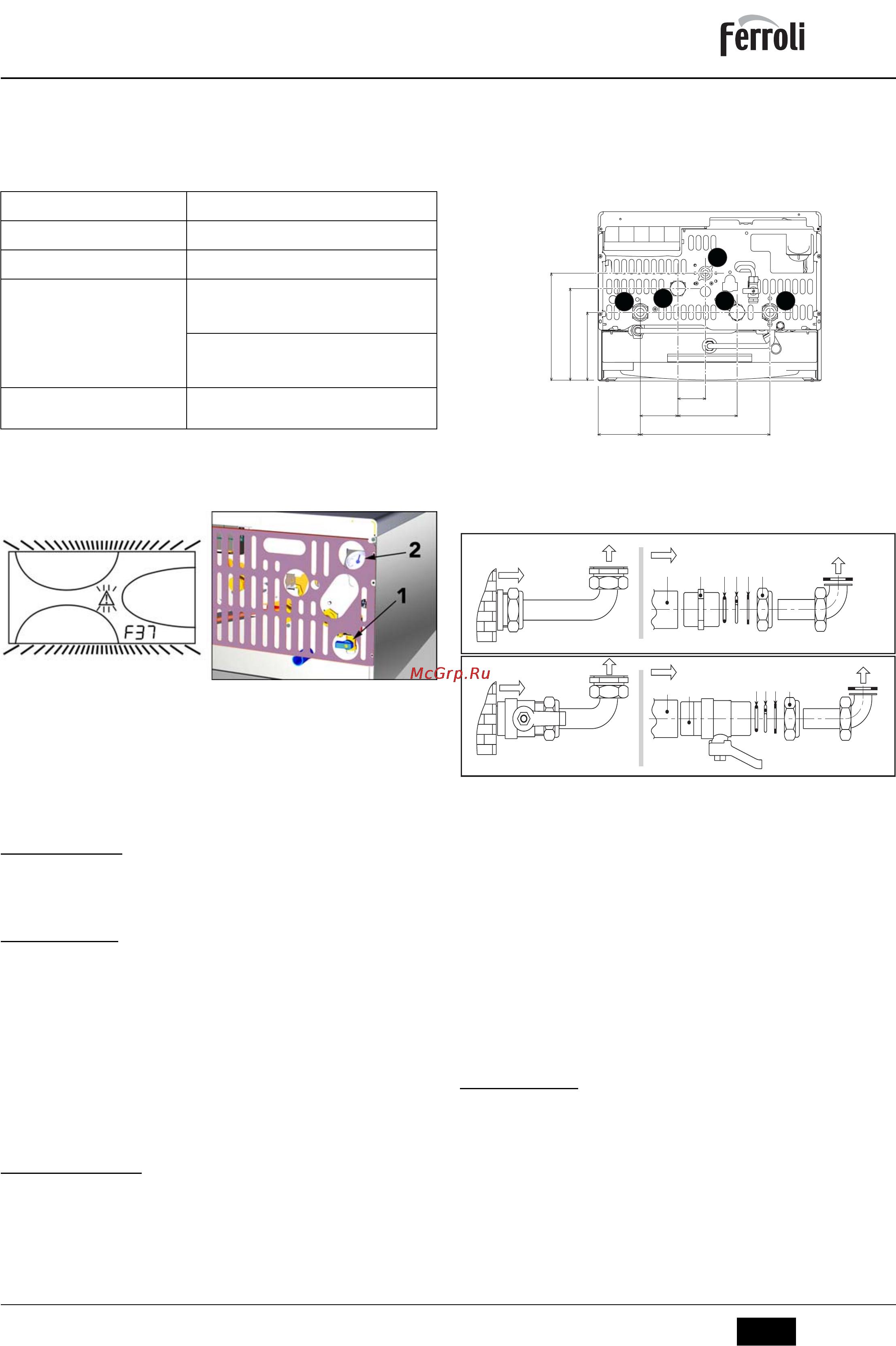

DIVAtop HC
47
RO
cod. 3540S840 - 02/2010 (Rev. 00)
Reglările de la cronocomanda la distanĠă
A
Dacă la centrală este conectată Croncomanda la distanĠă (opĠional), reglările
de mai sus trebuie efectuate conform indicaĠiilor din tabel 1. În plus, pe afiúajul
panoului de comandă (det. 5 - fig. 1) se vede temperatura ambiantă curentă,
detectată de Cronocomanda la distanĠă .
Tabel. 1
Reglarea presiunii hidraulice din instalaĠie
Presiunea de umplere a instalaĠiei reci, indicată de hidrometrul centralei, trebuie să fie
de aproximativ 1,0 bar. Dacă presiunea în instalaĠie coboară la valori inferioare celei mi-
nime, cartela centralei va activa anomalia F37 (fig. 15).
fig. 15 - Anomalie presiune insuficientă în instalaĠie
Cu ajutorul robinetului de umplere (det. 1 - fig. 15), readuceĠi presiunea din instalaĠie la
o valoare mai mare de 1,0 bar.
În partea inferioară a centralei se află un manometru (det. 2 - fig. 15) pentru vizualizarea
presiunii chiar úi în absenĠa alimentării.
A
După restabilirea presiunii din instalaĠie, centrala va activa ciclul de evacuare a
aerului, de 120 secunde, identificat pe afiúaj cu "FH".
La sfârúitul operaĠiei închideĠi din nou, întotdeauna, robinetul de umplere (det.
1 - fig. 15)
3. INSTALAREA
3.1 DispoziĠii generale
INSTALAREA CENTRALEI TREBUIE EFECTUATĂ NUMAI DE PERSONAL SPECIA-
LIZAT ùI CU CALIFICARE RECUNOSCUTĂ, RESPECTÂNDU-SE TOATE IN-
STRUCğIUNILE MENğIONATE ÎN PREZENTUL MANUAL TEHNIC, DISPOZIğIILE
LEGALE ÎN VIGOARE, CERINğELE NORMELOR NAğIONALE ùI LOCALE ùI CON-
FORM REGULILOR DE BUNĂ FUNCğIONARE TEHNICĂ.
3.2 Locul de instalare
Acest aparat este de tipul "cu cameră deschisă" úi poate fi instalat úi poate funcĠiona
numai în încăperi ventilate în permanenĠă. Un aport insuficient de aer de ardere la cen-
trală afectează funcĠionarea normalăúi evacuarea gazelor arse. De asemenea, produ-
sele rezultate în urma arderii, care s-au format în aceste condiĠii, dacă sunt dispersate
în încăpere, sunt foarte nocive pentru sănătate.
În locul de instalare nu trebuie să existe praf, obiecte sau materiale inflamabile sau gaze
corozive. Încăperea trebuie să fie uscatăúi să fie ferită de îngheĠ.
Centrala este proiectată pentru instalarea suspendată pe perete úi e dotată în serie cu
un cadru de fixare. FixaĠi cadrul de perete conform cotelor indicate în desenul de pe co-
pertăúi suspendaĠi centrala. La cerere, este disponibil un úablon metalic pentru a trasa
pe perete punctele unde trebuie efectuate orificiile. Fixarea pe perete trebuie să garan-
teze o susĠinere stabilăúi eficientă a generatorului.
A
Dacă aparatul este inclus într-un corp de mobilier sau e montat flancat de piese
de mobilier, trebuie asigurat spaĠiul pentru demontarea carcasei úi pentru de-
sfăúurarea activităĠilor normale de întreĠinere.
3.3 Racordurile hidraulice
Măsuri de precauĠie
Puterea termică a aparatului trebuie stabilită în prealabil cu un calcul al necesarului de
căldură al clădirii, conform normelor în vigoare. InstalaĠia trebuie să fie echipată cu toate
componentele necesare pentru o funcĠionare corectăúi regulată. Se recomandă să in-
terpuneĠi, între centralăúi instalaĠia de încălzire, supape de blocare care să permită,
dacă este necesar, izolarea centralei de instalaĠie.
B
Orificiul de evacuare al supapei de siguranĠă trebuie racordat la o pâlnie sau la un tub
de colectare, pentru a evita scurgerea apei pe jos în caz de suprapresiune în circuitul de
încălzire. În caz contrar, dacă supapa de evacuare intervine inundând încăperea, pro-
ducătorul centralei nu va putea fi considerat răspunzător.
Nu utilizaĠi Ġevile instalaĠiilor hidraulice ca împământare pentru aparatele
electrice.
Înainte de instalare, efectuaĠi o spălare corectă a tuturor Ġevilor instalaĠiei, pentru a înde-
părta reziduurile sau impurităĠile care ar putea compromite buna funcĠionare a aparatului.
EfectuaĠi racordurile în punctele corespunzătoare, conform desenului din fig. 16 úi sim-
bolurilor de pe aparat.
fig. 16 - Racordurile hidraulice
Kiturile hidraulice
La cerere sunt furnizate kiturile de racordare arătate în figura de mai jos (fig. 17).
Legendă:A Manúon exterior, B Niplu din OT 58, C Garnitură OR, D Inel de oprire din OT
58, E ùaibă din cupru, F Racord din OT 58, G Robinet cu sferă.
fig. 17 - Kit de racordare
Caracteristicile apei din instalaĠie
Dacă apa are o duritate mai mare de 25° Fr (1°F = 10 ppm CaCO
3
), se recomandă să
se utilizeze apă tratată corespunzător, pentru a evita posibilele incrustaĠii în centrală.
Tratarea nu trebuie să reducă duritatea la valori mai mici de 15°F (DPR 236/88 pentru
utilizarea apei destinate consumului uman). Este indispensabil să se trateze apa utilizată
în cazul instalaĠiilor foarte mari sau în cazul în care în instalaĠie se introduce frecvent apă
pentru completare. Dacă, în aceste cazuri, se dovedeúte necesară ulterior golirea
parĠială sau totală a instalaĠiei, se recomandă să se efectueze din nou umplerea cu apă
tratată.
Sistem antiîngheĠ, lichide antigel, aditivi úi inhibitori.
Centrala este echipată cu un sistem antiîngheĠ care activeză centrala în modul încălzire
când temperatura apei din turul instalaĠiei coboară sub 6°C. Dispozitivul nu este activ
dacă se întrerupe alimentarea cu energie electricăúi/sau cu gaz a aparatului. Dacă e ne-
cesar, este permisă utilizarea de lichide antigel, aditivi úi inbitori, numai dacă producăto-
rul lichidelor sau al aditivilor respectivi oferă o garanĠie care să asigure că produsele sale
sunt corespunzătoare
úi nu provoacă defectarea schimbătorului de căldură al centralei
sau a altor componente úi/sau materiale din centralăúi din instalaĠie. Este interzisă utili-
zarea lichidelor antigel, a aditivilor úi a inhibitorilor generali, care nu sunt adecvaĠi pentru
utilizarea în instalaĠiile termice úi care nu sunt compatibili cu materialele din centralăúi
din instalaĠie.
3.4 Racordarea la gaz
B
Înainte de efectuarea racordării, verificaĠi ca aparatul să fie proiectat pentru
funcĠionarea cu tipul de combustibil disponibil úi efectuaĠi o curăĠare corectă a
tuturor Ġevilor de gaz ale instalaĠiei, pentru a îndepărta eventualele reziduuri
care ar putea compromite buna funcĠionare a centralei.
Racordul la gaz trebuie să fie efectuat în punctul corespunzător în conformitate cu nor-
mele în vigoare, cu o Ġeavă metalică rigidă, sau la perete cu o Ġeavă flexibilă continuă din
oĠel inox, interpunând un robinet de gaz între instalaĠie úi centrală. VerificaĠi ca toate ra-
cordările la gaz să fie etanúe. Debitul gazometrului trebuie să fie suficient pentru utiliza-
rea simultană a tuturor aparatelor racordate la acesta. Diametrul conductei de gaz care
iese din centrală nu este determinant pentru alegerea diametrului conductei între aparat
úi gazometru; aceasta trebuie să fie aleasă în funcĠie de lungimea sa úi de pierderile de
sarcină, în conformitate cu normele în vigoare.
B
Nu utilizaĠi conductele de gaz ca împământare pentru aparatele electrice.
Reglarea temperaturii în circuitul de încălzire
Reglarea poate fi efectuată fie din meniul Cronocomenzii la
distanĠă, fie de la panoul de comandă al centralei.
Reglarea temperaturii apei calde menajere
(cu boiler opĠional instalat)
Reglarea poate fi efectuată fie din meniul Cronocomenzii la
distanĠă, fie de la panoul de comandă al centralei.
Comutarea Vară/Iarnă
Modul Vară are prioritate înaintea unei eventuale cereri de încăl-
zire de la Cronocomanda la distanĠă.
Selectarea Eco/Comfort
Dezactivând circuitul de apă caldă menajeră din meniul Cronco-
menzii la distanĠă, centrala selectează modul Economy. În acea-
stă situaĠie, tasta Eco/Comfort (det. 7 - fig. 1) de pe panoul
centralei e dezactivat
ă
.
Activând circuitul de apă caldă menajeră din meniul Croncomenzii
la distanĠă, centrala selectează modul Comfort. În această
situaĠie, cu tasta
Eco/Comfort
(det. 7 - fig. 1) de pe panoul cen-
tralei se poate selecta unul dintre cele dou
ă
moduri.
Temperatură variabilă
Atât Cronocomanda la distanĠă cât úi cartela centralei efectuează
reglarea Temperaturii Variabile: dintre cele două, are prioritate
Temperatura Variabilă de la cartela centralei.
1
2
3
4 5
85
261.5
76
55.5
119
216
185
137
A
F
C D E
FEDB CA
G
