DIVAtop HC
15
ES
cod. 3540S840 - 02/2010 (Rev. 00)

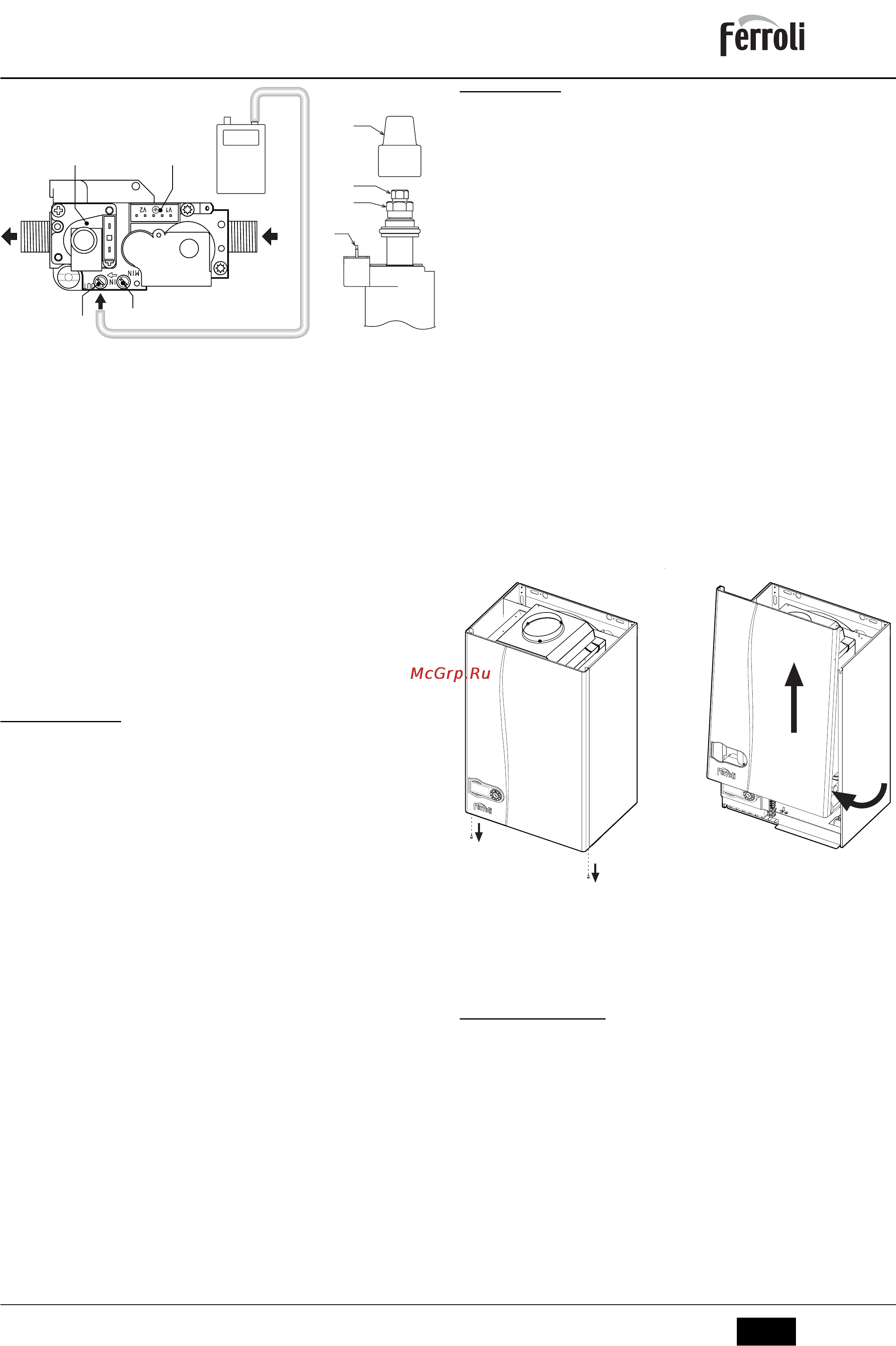

fig. 20 - Válvula de gas
A´ Toma de presión aguas arriba
ota Toma de presión aguas abajo
C Conexión eléctrica Modureg
D Capuchón de protección
E Regulación de la presión mínima
F Cable Modureg
G Regulación de la presión mínima
I Conexión eléctrica de la válvula de gas
M Manómetro
R Salida gas
S Entrada de gas
Regulación de la potencia de calefacción
Para ajustar la potencia de calefacción se debe poner la caldera en modalidad TEST
(véase sec. 4.1). Pulsar las teclas de regulación de la temperatura de la calefacción (3
y 4 - fig. 1) para aumentar o disminuir la potencia (mínima = 00 - máxima = 100). Si se
pulsa la tecla RESET en un plazo de cinco segundos, la potencia máxima será la que
se acaba de programar. Salir de la modalidad TEST (véase sec. 4.1).
Regulación de la potencia de encendido
Para ajustar la potencia de encendido se debe poner la caldera en modalidad TEST
(véase sec. 4.1). Pulsar las teclas de regulación de la temperatura del agua sanitaria (1
y 2 - fig. 1) para aumentar o disminuir la potencia (mínima = 00 - máxima = 60). Si se
pulsa la tecla RESET en un plazo de cinco segundos, la potencia de encendido será la
que se acaba de programar. Salir de la modalidadTEST (véasesec. 4.1).
4.2 Puesta en servicio
B
Controles que se han de efectuar durante el primer encendido, tras las opera-
ciones de mantenimiento que exigen desconectar la caldera y después de toda
intervención en los dispositivos de seguridad o componentes de la caldera.
Antes de encender la caldera
• Abrir las válvulas de corte (si las hay) entre la caldera y las instalaciones.
• Controlar la estanqueidad de la instalación del gas cuidadosamente utilizando una
solución de agua y jabón para buscar pérdidas de las conexiones.
• Controlar que la precarga del vaso de expansión sea aquella requerida (ref.
sec. 5.3)
• Llenar la instalación hidráulica y comprobar que no haya aire ni en la caldera ni en
la instalación; para ello, abrir el purgador de aire de la caldera y los otros purgado-
res eventualmente presentes en la instalación.
• Controlar que no haya pérdidas de agua en la instalación, en los circuitos de agua
sanitaria, en las conexiones ni en la caldera.
• Controlar que la conexión a la instalación eléctrica y la puesta a tierra sean adecua-
das
• Controlar que la presión del gas de calefacción tenga el valor indicado
• Controlar que no haya líquidos ni materiales inflamables cerca de la caldera
Controles durante el funcionamiento
• Encender el aparato como se indica en la sec. 2.3.
• Comprobar que las instalaciones de gas y de agua sean estancas.
• Controlar la eficacia de la chimenea y de los conductos de aire y humos durante el
funcionamiento de la caldera.
• Controlar que el agua circule correctamente entre la caldera y las instalaciones.
• Comprobar que la válvula del gas module correctamente, tanto en calefacción
como en producción de agua sanitaria.
• Controlar que la caldera se encienda correctamente efectuando varias pruebas de
encendido y apagado con el termostato de ambiente o el mando a distancia.
• Comprobar que el consumo de gas, indicado en el contador, corresponda al indica-
do en la tabla de datos técnicos de la sec. 5.3.
• Comprobar que, cuando no hay demanda de calefacción, al abrir un grifo de agua
caliente sanitaria, el quemador se encienda correctamente. Durante el funciona-
miento en calefacción, controlar que, al abrir un grifo de agua caliente sanitaria, la
bomba de circulación de la calefacción se detenga y la producción de agua sanitaria
sea correcta.
• Controlar la programación de los parámetros y efectuar los ajustes necesarios (cur-
va de compensación, potencia, temperaturas, etc.)
4.3 Mantenimiento
Control periódico
Para que el aparato funcione correctamente, es necesario que un técnico cualificado
efectúe una revisión anual a fin de:
• Los dispositivos de mando y seguridad (válvula del gas, caudalímetro, termostatos,
etc.) funcionen correctamente.
• Comprobar la eficacia de la tubería de salida de humos.
(Caldera de cámara estanca: ventilador, presostato, etc. - La cámara estanca no
tenga pérdidas (revisar juntas, prensacables, etc.)
(Caldera de cámara abierta: cortatiro, termostato de humos, etc.)
• Los conductos y el terminal de aire y humos tienen que estar libres de obstáculos
y no han de tener pérdidas
• El quemador y el intercambiador deben estar limpios de suciedad e incrustaciones.
No utilizar productos químicos ni cepillos de acero para limpiarlos.
• El electrodo no presente incrustaciones y esté correctamente colocado.
• Las instalaciones de gas y agua deben ser perfectamente estancas.
• La presión del agua en la instalación, en frío, tiene que ser de 1 bar; en caso con-
trario, hay que restablecerla.
• La bomba de circulación no tiene que estar bloqueada.
• El vaso de expansión debe estar lleno.
• El caudal de gas y la presión se mantengan dentro de los valores indicados en las
tablas.
A
Para limpiar la carcasa, el tablero y las partes estéticas de la caldera se puede
utilizar un paño suave y húmedo, si es necesario con agua jabonosa. No em-
plear detergentes abrasivos ni disolventes.
Apertura de la carcasa
Para abrir la carcasa de la caldera:
1. Desenroscar los tornillos A (véase fig. 21).
2. Girar la carcasa (véase fig. 21).
3. Levantar la carcasa.
B
Antes de efectuar cualquier operación en el interior de la caldera, desconectar
la alimentación eléctrica y cerrar la llave del gas
fig. 21 - Apertura de la carcasa
Análisis de la combustión
1. Introducir la sonda en la chimenea.
2. Controlar que la válvula de seguridad esté conectada a un embudo de descarga.
3. Activar la modalidad TEST.
4. Esperar a que transcurran diez minutos para que la caldera se estabilice.
5. Efectuar la medición.
4.4 Solución de problemas
Diagnóstico
La caldera está dotada de un avanzado sistema de autodiagnóstico. En caso de que se
presente una anomalía en la caldera, la pantalla parpadea junto con el símbolo de ano-
malía (22 - fig. 1) y se visualiza el correspondiente código.
Existen anomalías que provocan bloqueos permanentes (se identifican con la letra “A”):
para restablecer el funcionamiento es suficiente pulsar la tecla RESET (8 - fig. 1) duran-
te un segundo o efectuar el RESET del reloj programador a distancia (opcional) si se
ha instalado; si la caldera no se vuelve a poner en marcha, se debe solucionar la ano-
malía.
Las anomalías que se indican con la letra “F” causan bloqueos transitorios que se
resuelven automáticamente apenas el valor vuelve al campo de funcionamiento normal
de la caldera.
+
M
D
E
G
C
F
FI
B
A
RS
A
A
1
3
2
