DIVAtop HC
41
FR
cod. 3540S840 - 02/2010 (Rev. 00)

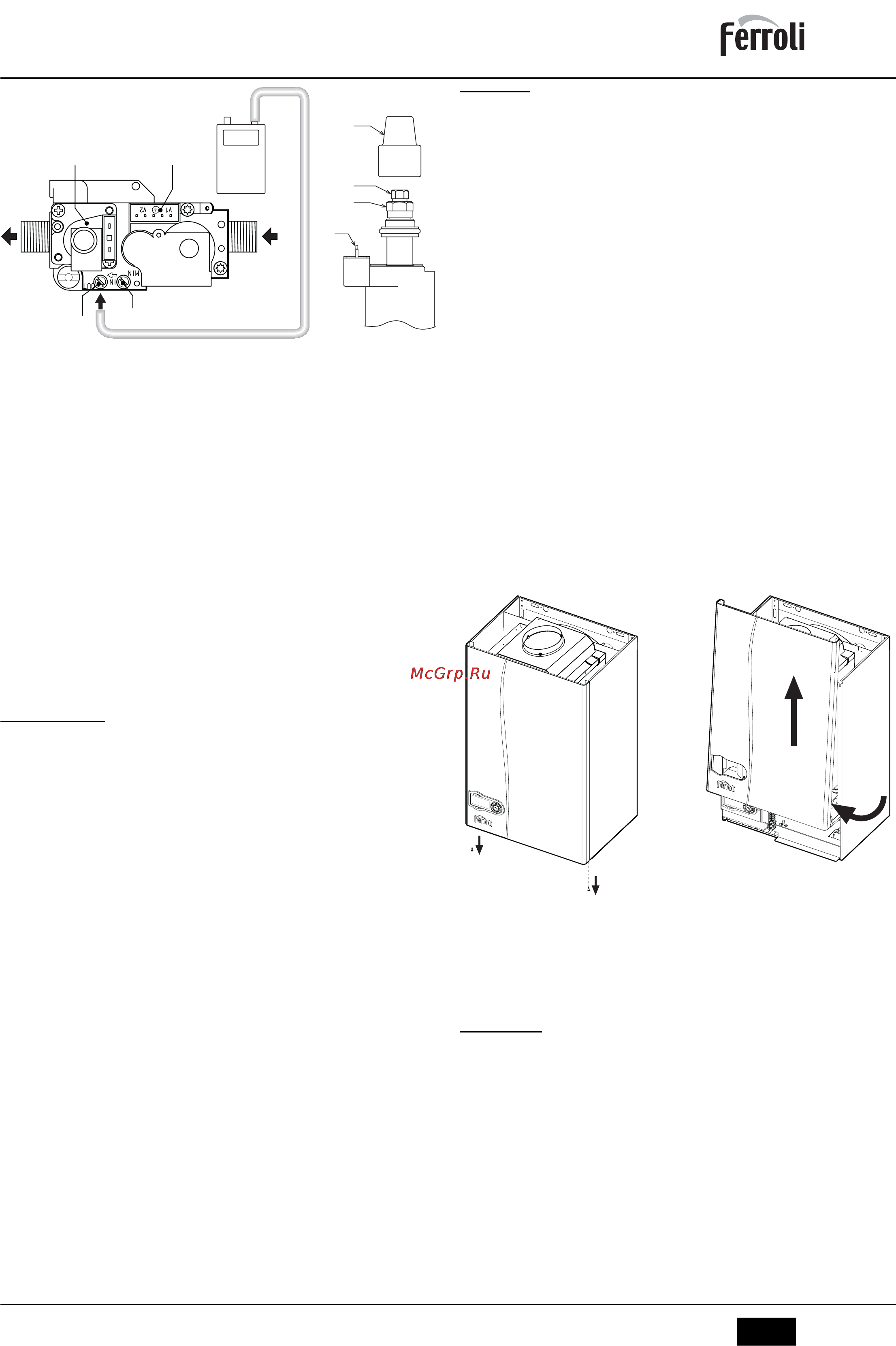

fig. 20 - Vanne à gaz
A Prise de pression en amont
B Prise de pression en aval
C Connexion électrique Modureg
D Capuchon de protection
E Réglage de la pression minimale
F Modureg
G Réglage de la pression minimale
I Connexion électrique vanne à gaz
M Manomètre
R Sortie gaz
S Arrivée gaz
Réglage de la puissance de chauffage
Pour régler la puissance en chauffage, positionner la chaudière en fonctionnement
TESTsez. 4.1 (voir ). Appuyer les touches "Chauffage (rep. 3 et 4 - ) pour augmenter
fig. 1ou diminuer la puissance (minimum = 00 / maximum =100). En appuyant sur la tou-
che RESET dans les 5 secondes qui suivent le réglage, la puissance restera celle à pei-
ne fixée. Sortir du fonctionnement TEST(voir)sez. 4.1.
Réglage de la puissance d'allumage
Pour régler la puissance d'allumage, positionner la chaudière en mode TEST (voir
sez. 4.1). Appuyer sur les touches sanitaire (rep. 1 et 2 - fig. 1pour augmenter ou dimi-
nuer la puissance (minimum = 00 - maximum = 60). En appuyant sur la touche reset
dans les 5 secondes qui suivent le réglage, la puissance d'allumage restera celle à pei-
ne fixée. Sortir du fonctionnement TEST(voirsez. 4.1).
4.2 Mise en service
B
Vérifications à effectuer au premier allumage et après toutes les opérations
d'entretien ayant occasionné le débranchement des installations ou des inter-
ventions sur les dispositifs de sécurité ou des parties de la chaudière.
Avant d'allumer la chaudière
• Ouvrir les soupapes d'arrêt éventuelles entre la chaudière et l'installation.
• Vérifier l'étanchéité de l'installation de gaz en procédant avec prudence et en utili-
sant une solution aqueuse pour détecter les fuites éventuelles au niveau des rac-
cords.
• Vérifier le préremplissage correct du vase d'expansion (réf. sez. 5.3)
• Remplir les tuyauteries et assurer l'évacuation complète de l'air dans la chaudière
et les installations, en ouvrant la vanne d'évent d'air sur la chaudière et les vannes
d'évent sur l'installation.
• Vérifier qu'il n'y ait pas de fuites d'eau dans l'installation ni dans la chaudière.
• Vérifier le raccordement de l'installation électrique et le fonctionnement de la mise
à la terre
• Vérifier que la pression de gaz pour le chauffage est bien celle requise
• Vérifier qu'il n'y ait pas de liquides ou de matériaux inflammables dans les alentours
immédiats de la chaudière
Vérification pendant le fonctionnement
• Allumer l'appareil comme indiqué chap. sez. 2.3.
• S'assurer de l'étanchéité des circuits du combustible et des circuits hydrauliques.
• Contrôler l'efficacité de la cheminée et des conduits d'air/fumées pendant le fonc-
tionnement de la chaudière.
• Vérifier que la circulation d'eau entre la chaudière et l'installation s'effectue correcte-
ment.
• Vérifier que vanne à gaz module correctement en chauffage et en production
d'ECS.
• Vérifier que l'allumage de la chaudière s'effectue correctement, en faisant plusieurs
essais d'allumage et d'extinction au moyen du thermostat d'ambiance et de la com-
mande à distance.
• S'assurer que la consommation de gaz indiquée par le compteur correspond bien à
celle indiquée dans le tableau des caractéristiques techniques chap. sez. 5.3.
• Vérifier qu'en absence de besoins thermiques, le brûleur s'allume correctement à
l'ouverture d'un robinet d'eau chaude sanitaire. Contrôler qu'à l'ouverture d'un robi-
net d'eau chaude, pendant le fonctionnement en chauffage, le circulateur de chauf-
fage s'arrête et que la production d'eau sanitaire s'effectue régulièrement.
• Vérifier la programmation correcte des paramètres et effectuer les personnalisa-
tions (courbe de compensation, puissance, température etc.)
4.3 Entretien
Contrôle périodique
Pour s'assurer un fonctionnement correct et durable de l'appareil, faire effectuer par un
professionnel qualifié un contrôle annuel qui prévoit les opérations décrites ci-après.
• Les dispositifs de commande et de sécurité (vanne à gaz, débitmètre, thermostats,
etc.) doivent fonctionner correctement.
• Le circuit d'évacuation des fumées doit être parfaitement efficace.
(Chaudière à chambre étanche : ventilateur, pressostat, etc. - La chambre doit être
étanche : joints, serre-câbles etc.)
(Chaudière à chambre ouverte : antirefouleur, thermostat fumées, etc.)
• Les conduits et le terminal air-fumées doivent être libres de tout obstacle et ne pas
présenter de fuites
• Le brûleur et l'échangeur doivent être en parfait état de propreté et détartrés. Pour
le nettoyage ne pas utiliser de produits chimiques ni de brosses en acier.
• L'électrode doit être libre de toute incrustation et positionnée correctement.
• Les installations de gaz et d'eau doivent être parfaitement étanches.
• La pression de l'eau dans l'installation à froid doit être d'environ 1 bar ; si ce n'est
pas le cas, ramener la pression à cette valeur.
• La pompe de circulation ne doit pas être bloquée.
• Le vase d'expansion doit être chargé.
• La charge et la pression de gaz doivent correspondre aux valeurs indiquées dans
les tables correspondantes.
A
L'éventuel nettoyage de l'habillage, du tableau de commande et des "enjoli-
veurs" de la chaudière peut être effectué avec un chiffon doux et humide, éven-
tuellement imbibé d'eau savonneuse. Tous les produits abrasifs et solvants
sont à proscrire.
Démontage de l'habillage
Pour retirer l'habillage de la chaudière :
1. Dévisser les vis A (voir fig. 21).
2. Faire pivoter l'habillage (voir fig. 21).
3. Soulever l'habillage.
B
Avant d'effectuer une quelconque opération à l'intérieur de la chaudière, la
mettre hors tension et fermer le robinet du gaz en amont
fig. 21 - Démontage de l'habillage
Analyse de la combustion
1. Introduire la sonde dans le conduit de cheminée.
2. Vérifier que la soupape de sécurité est reliée à un embout d'évacuation.
3. Activer le mode TEST.
4. Attendre 10 minutes pour stabiliser la chaudière.
5. Effectuer la mesure.
4.4 Dépannage
Diagnostic
La chaudière est équipée d'un dispositif d'autodiagnostic avancé. En cas d'anomalies de
fonctionnement de la chaudière, l'affichage et le symbole d'anomalie (rep. 22 - fig. 1) cli-
gnotent et ce dernier indique le code de l'anomalie.
Les anomalies qui causent le blocage permanent de la chaudière sont indiquées par la
lettre “A” : pour rétablir le fonctionnement normal, il suffit d'appuyer sur la touche RESET
(rep. 8 - fig. 1) pendant 1 seconde ou sur la fonction RESET de la commande à distance
(option) si montée ; si la chaudière ne se remet pas en route, il faudra d'abord éliminer
l'inconvénient.
Les autres anomalies qui causent un blocage momentané de la chaudière sont indi-
quées à l'aide de la lettre “F”) ; ces anomalies sont automatiquement éliminées dès que
la valeur se trouve de nouveau dans la plage de fonctionnement normal de la chaudière.
+
M
D
E
G
C
F
FI
B
A
RS
A
A
1
3
2
