DIVAtop HC
17
ES
cod. 3540S840 - 02/2010 (Rev. 00)

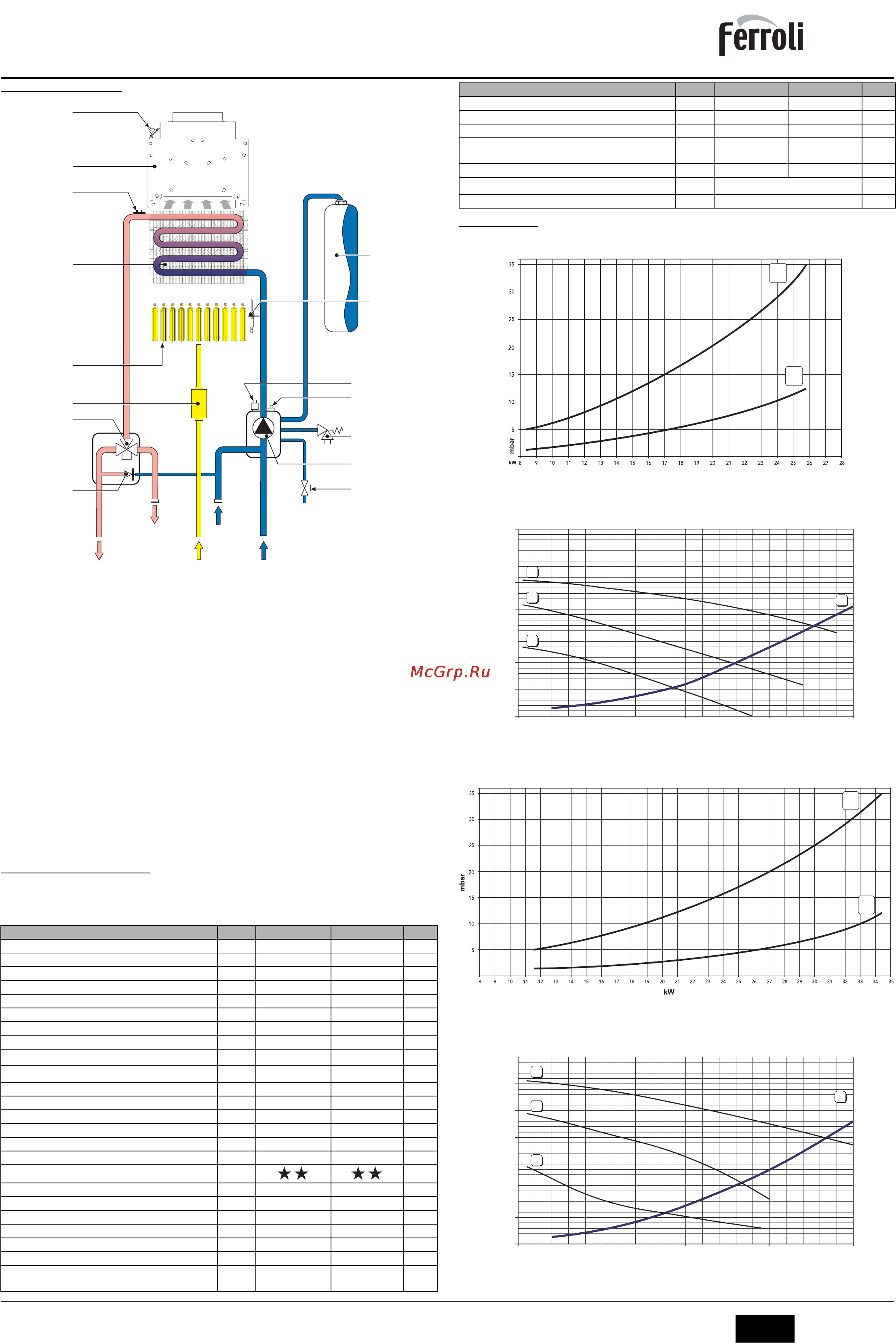

5.2 Circuito hidráulico
fig. 24 - Circuito hidráulico
7 Entrada de gas
10 Ida instalación
11 Retorno instalación
14 Válvula de seguridad
20 Grupo de quemadores
27 Intercambiador de cobre
32 Bomba de circulación para calefacción
36 Purgador de aire automático
44 Válvula del gas
56 Vaso de expansión
74 Llave de llenado de la instalación
78 Cortatiro
81 Electrodo de encendido y detección
95 Válvula desviadora
126 Termostato de humos
209 Ida acumulador
210 Retorno acumulador
241 Baipás automático
246 Transductor de presión
278 Sensor doble (calefacción + seguridad)
5.3 Tabla de datos técnicos
En la columna de la derecha se indica la abreviatura utilizada en la placa de datos técnicos.
5.4 Diagramas
Diagramas presión - potencia DIVAtop HC 24
A GLP
B METANO
Pérdidas de carga / altura manométrica bombas de circulación DIVAtop HC 24
A Pérdidas de carga de la caldera
1 - 2 - 3 Velocidad bomba de circulación
Diagramas presión - potencia DIVAtop HC 32
A GLP
B METANO
Pérdidas de carga / altura manométrica bombas de circulación DIVAtop HC 32
A Pérdidas de carga de la caldera
1 - 2 - 3 Velocidad bomba de circulación
Dato Unidad DIVAtop HC 24 DIVAtop HC 32
Capacidad térmica máxima kW 25.8 34.4 (Q)
Capacidad térmica mínima kW 8.3 11.5 (Q)
Potencia térmica máx. en calefacción kW 23.5 31.3 (P)
Potencia térmica mín. en calefacción kW 7.0 9.7 (P)
Inyectores quemador G20 nº x Ø 11 x 1,35 15 x 1,35
Presión del gas de alimentación G20 mbar 20 20
Presión máxima después de la válvula de gas (G20) mbar 12.0 12.0
Presión mínima después de la válvula de gas (G20) mbar 1.5 1.5
Caudal máximo de gas G20
m
3
/h
2.73 3.64
Caudal mínimo de gas G20
m
3
/h
0.88 1.22
Inyectores quemador G31 nº x Ø 11 x 0,79 15 x 0,79
Presión del gas de alimentación G31 mbar 37 37
Presión máxima después de la válvula de gas (G31) mbar 35.0 35.0
Presión mínima después de la válvula de gas (G31) mbar 5.0 5.0
Caudal máximo de gas G31 kg/h 2.00 2.69
Caudal mínimo de gas G31 kg/h 0.65 0.90
Clase de eficacia según la Directiva 92/42 CE -
Clase de emisión NOx - 3 (<150 mg/kWh) 3 (<150 mg/kWh) (NOx)
Presión máxima de funcionamiento en calefacción bar 3 3 (PMS)
Presión mínima de funcionamiento en calefacción bar 0.8 0.8
Temperatura máxima agua calefacción °C 90 90 (tmáx)
Contenido del circuito de calefacción litros 1.0 1.2
Capacidad del vaso de expansión de la calefacción litros 8 10
Presión de precarga del vaso de expansión de la calefac-
ción
bar 1 1
56
81
44
20
27
14
32
1110 7
210
278
95
241
246
36
209
74
78
126
Grado de protección IP X5D X5D
Tensión de alimentación V/Hz 230V/50Hz 230V/50Hz
Potencia eléctrica absorbida W 110 90
Potencia eléctrica absorbida
(con acumulador opcional instalado)
W 110 90
Peso sin carga kg 32 30
Tipo de aparato
B
11BS
PIN CE 0461BR0843
Dato Unidad DIVAtop HC 24 DIVAtop HC 32
B
A
0
1
2
3
4
5
6
7
0 500 1.000 1.500 2.000
Q [l/h]
H [m H
2
O]
A
3
2
1
A
B
0
1
2
3
4
5
6
7
0 500 1.000 1.500 2.000
Q [l/h]
H [m H
2
O]
A
3
1
2
